ISO 13776 デッキスタンド 脚台 ローラーフェアリード 単輪ロープガイド
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | ISO 13776:2012 | スワール: | 265KN～1942KN(θ=90°)、186KN～1373KN(θ=0°) |
|---|---|---|---|
| タイプ: | タイプA、B、C | 呼び径: | 150-500 Mm |
| ローラーいいえ。: | シングルロール | 材料: | 高張力鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 までのサンドブラスト + エポキシ ショップ プライマー 1 層、亜鉛メッキ、研磨、カスタマイズされた表面処理が利用可能 | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | ISO 13776 基座ローラーフェアリード |
||
製品の説明
ISO 13776 デッキスタンドペデスタルローラーフェアリード | シングルローラーロープガイド（船舶係留・曳航用）
製品概要
ISO 13776 デッキスタンドペデスタルローラーフェアリードは、船舶のデッキ上で、係留または曳航ラインが垂直ローラーを中心に方向を変える必要がある場所で使用されるシングルローラーロープガイド金具です。回転するスチールローラーは、ロープの経路をガイドし、固定された接触面と比較して滑り摩耗を低減するのに役立ちます。ペデスタルスタンドは、溶接されたベースを介してロープの反力をデッキ構造に伝達します。
このページは、公称サイズ Dn 150 から 500、および提供されたデータからの参照 SWL 値を持つ ISO 13776 デッキスタンドペデスタルローラーフェアリード用に作成されています。提供されたプロジェクトデータは ISO 13776:2012 および ISO 13755 スチールローラーを記載していますが、オンラインの ISO 情報では ISO 13776:2020 および ISO 13755:2020 が現在の公式版としてリストされているため、最終見積もり、図面承認、および製品マーキングの前に、必要な規格版を確認する必要があります。
クイックスペック
- 製品タイプ：デッキスタンドペデスタルローラーフェアリード → 船舶係留・曳航ロープ方向制御用シングル垂直ローラーガイド。
- 技術規格：提供データに基づく ISO 13776:2012 → オンラインで ISO 13776:2020 が現行版としてリストされているため、プロジェクト版を確認する必要があります。
- ローラー規格：ISO 13755 スチールローラー → ローラータイプ A / B / C は、選択される d 寸法とローラーインターフェースに影響します。
- 公称サイズ範囲：Dn 150 ～ 500 mm → 提供された表のデッキスタンドフェアリードの主要選択範囲。
- SWL 参照範囲：θ = 90° で 265 ～ 1942 kN、θ = 0° で 186 ～ 1373 kN → 提供されたデータからの参照ロープ張力値であり、吊り上げ能力ではありません。
- 高さと重量の参照：H = 500 / 1000 / 1500 mm → 計算された重量は参考用であり、提供された注記によるとスチールローラーは含まれていません。
- 材質オプション：高張力鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 → 最終的な材質グレードと部品割り当ては、製造前に確認する必要があります。
- 表面処理：Sa 2.5 ブラスト + エポキシショッププライマー、亜鉛メッキ、研磨、またはカスタマイズ仕上げ → 最終的なコーティングは、プロジェクトの腐食および検査要件に従う必要があります。
主な技術パラメータ
|
公称サイズ Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
溶接脚長 | ||||||||
| タイプ A& B | タイプ C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
公称サイズ Dn |
SWL |
計算重量 (kg) (参考のみ) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a 溶接量/強度を同じにして面取り溶接が可能です。 b θ はペデスタルフェアリード上のロープの相対角度です（付録 A を参照）。 c SWL は、ペデスタルフェアリードによるロープ方向の 90° (θ=90°) および 180° (θ=0°) のたわみに基づく最大適用ロープ張力です。 表に示す SWL は参考値です。 「SWL」は実際の積載条件によって調整される可能性があり、実際のマーキングはユーザーと製造業者の間の合意に従います。 d 計算重量は、ペデスタルフェアリード上のスチールローラーを除いた参考値です。 e d は、ISO 13755 スチールローラーで指定されているスチールローラーのタイプ（タイプ A & B およびタイプ C）によって決定されます。 |
|||||||||||||||||
選択・問い合わせガイド
ステップ 1: 必要な規格版を確認します: 提供された ISO 13776:2012、現行の ISO 13776 版、またはプロジェクト固有の図面要件。
ステップ 2: フェアリードタイプ A / B / C、公称サイズ Dn 150 ～ 500、および ISO 13755 ローラータイプを確認します。d 寸法は選択されたスチールローラータイプに依存するためです。
ステップ 3: ロープの方向、ロープの相対角度 θ、必要な SWL マーキング、実際の積載条件、および製品が係留、曳航ラインガイダンス、または交換に使用されるかを確認します。
ステップ 4: デッキスタンドの高さ H、デッキ基礎、溶接インターフェース、溶接脚長、面取り溶接要件、補強、および設置クリアランスを確認します。
ステップ 5: ペデスタル、ローラー、シャフト、ブッシュ、および関連部品の材質グレードを確認します。また、表面処理、NDT スコープ、試験要件、および証明書要件を確認します。
ステップ 6: 数量、船舶タイプ、設置図面、ロープ経路スケッチ、利用可能な場合は参照写真、納入先、および必要な納入時期を提供します。
構造
シングル ISO 13755 スチールローラー | デッキスタンドペデスタルボディ | ローラーシャフトとブッシュインターフェース | ロープ接触ローラー表面 | 溶接デッキベース | 溶接脚 Z1 / Z2 エリア | オプション面取り溶接 | ショッププライマー、亜鉛メッキ、研磨、または指定された表面処理
係留、曳航、およびエンジニアリング上の利点
- シングルローラーペデスタル設計は、係留または曳航ラインを制御された方向変更でガイドし、固定デッキ構造でのロープの滑り摩耗を低減するのに役立ちます。
- ISO 13755 ローラー互換性により、タイプ A / B / C ローラーインターフェース寸法、特に提供された表に記載されている d 寸法の選択に明確な基準が提供されます。
- SWL 値はロープ角度条件ごとに分離されており、購入者が 1 つの荷重値をすべてのリード角度とデッキ配置に普遍的なものとして扱うことを避けるのに役立ちます。
- デッキスタンドの高さの選択は、ロープのリード高さ、デッキクリアランス、メンテナンスアクセス、および係留または曳航装置周辺の設置レイアウトに影響します。
- 溶接脚の値 Z1 および Z2 は、初期設計および見積もり参照用に提供されています。実際の溶接詳細、面取り、およびデッキ補強は、承認された図面に従う必要があります。
- 滑らかなローラー表面、正しいシャフトアライメント、および適切なブッシュ/ベアリングインターフェースは、ローラーがロープと共に回転し、不要な局所的な摩耗を低減するのに役立ちます。
- 鋳造、溶接、機械加工、NDT、表面処理、および証明書のスコープは、注文要件、検査計画、およびクラス承認手順に従って手配できます。
- このページでは、フェアリードを吊り上げ装置として説明していません。これは、船舶の係留および曳航ライン配置用のロープガイド金具です。
カスタム属性
- 規格: 提供データに基づく ISO 13776:2012 → プロジェクトが提供された版または現行の ISO 13776 版を必要とするか確認してください。
- 製品タイプ: デッキスタンドペデスタルローラーフェアリード → 船舶デッキ構造に取り付けられる垂直シングルローラーロープガイド。
- 公称サイズ: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → ロープ配置、SWL 参照、および図面要件に従って選択してください。
- ローラータイプ: ISO 13755 スチールローラーに基づくタイプ A / B / C → ローラーインターフェースと d 寸法に影響します。
- SWL 参照: θ = 90° で 265～1942 kN、θ = 0° で 186～1373 kN → 最終的なマーキングは、実際の積載条件に従ってユーザーと製造業者の間で合意される必要があります。
- 計算重量: H = 500 / 1000 / 1500 mm 参照値 → 提供された注記によると、重量にはスチールローラーは含まれていません。
- 材質: 高張力鋼 / ステンレス鋼 / 鋳鋼 / ダクタイル鋳鉄 → 正確な材質グレードと証明書スコープを確認する必要があります。
- 表面処理: Sa 2.5 ブラスト + エポキシショッププライマー / 亜鉛メッキ / 研磨 / カスタマイズ → 最終的な保護システムはプロジェクト要件に従います。
- 証明書要件: 注文スコープに応じて利用可能 → クラス証明書、材質証明書、メーカー証明書、および立会検査は、見積もり前に確認する必要があります。
仕組み
係留または曳航ラインがペデスタルフェアリードに接近 → ロープがシングルスチールローラーに当たる → ローラーが回転し、ロープの方向を変える → 反力がペデスタルと溶接ベースを介してデッキ構造に伝達される → 最終的な SWL マーキングと検査は、合意された積載条件とプロジェクト要件に従います。
用途
船舶デッキ係留ステーション | 曳航ライン誘導位置 | タグボート | ワークボート | 貨物船 | タンカー | バルクキャリア | 図面で指定された場合のアウトソーシングサポート船 | 新造および交換プロジェクト
認証と利点
プロジェクト要件、検査スコープ、材質トレーサビリティ、および船級協会の承認手順に従って証明書を手配できます。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

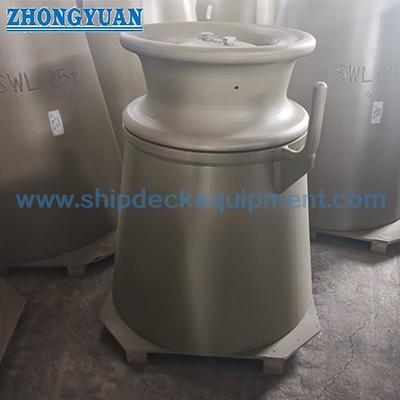

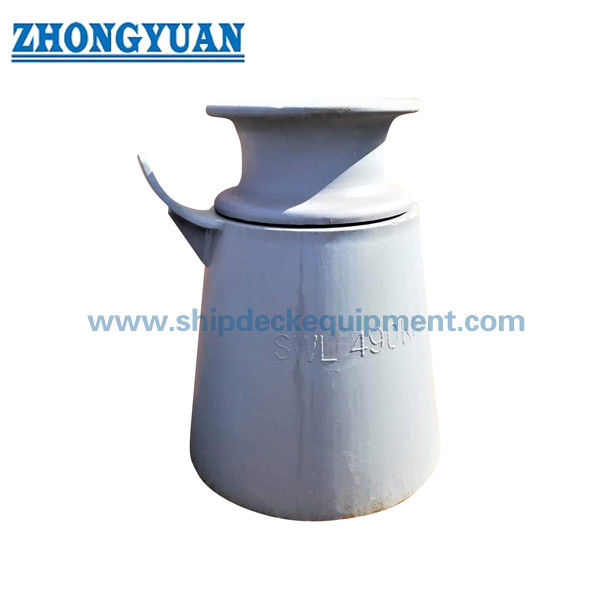

図面と写真
よくある質問
Q1: ISO 13776 テーブルの SWL は吊り上げ能力ですか？
A1: いいえ。提供された SWL 値は、ペデスタルフェアリードのロープたわみ条件に対する参照最大適用ロープ張力値です。吊り上げ能力、MBL、耐荷重、または試験荷重として書き換えるべきではありません。
Q2: 正しい Dn サイズはどのように選択すべきですか？
A2: 船舶図面、ロープリード角度、必要な SWL マーキング、デッキスタンドの高さ、ローラータイプ、設置スペース、基礎強度、および証明書要件に従って Dn を選択してください。この表は初期選択および見積もり確認用です。
Q3: このページでは ISO 13776:2012 を使用すべきですか、それとも ISO 13776:2020 を使用すべきですか？
A3: 提供されたデータは ISO 13776:2012 を記載していますが、オンラインの ISO 情報では ISO 13776:2020 が現行の公式版としてリストされています。見積もり、図面承認、およびマーキングに使用される版は、造船所、船主、または船級協会と確認する必要があります。
