バルワークマウント パナマ・チョック DIN 81915 形 鋳造鋼ロープガイド
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプA、タイプB | SWL範囲: | 10-320KN |
|---|---|---|---|
| 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 | 技術基準: | DIN 81915:1998-8 |
| 重さ: | 19.5～840kg | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS | ||
| ハイライト: | DIN 81915 型A 固定用チョック,DIN 81915 停泊用チャック |
||
製品の説明

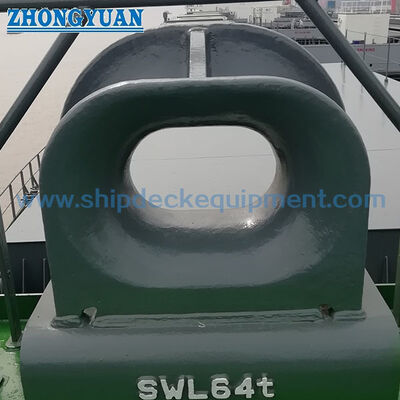

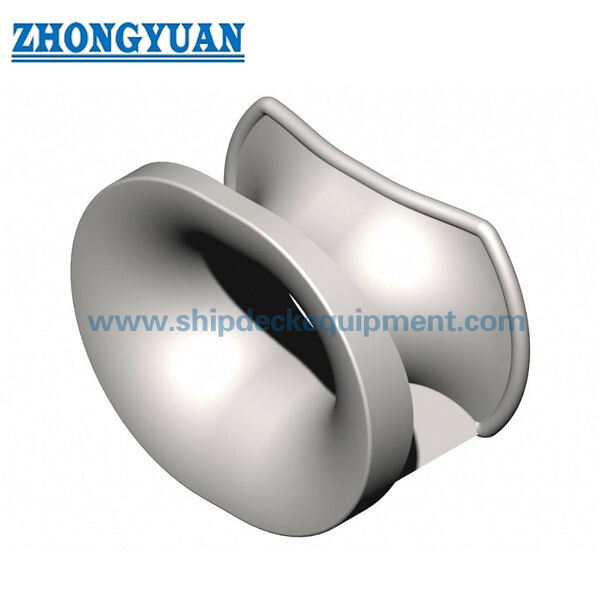

バルウォークにマウントされたパナマ・チョック DIN 81915 型 鋳造鋼ロープガイド
製品概要
DIN 81915 形式 A 防壁に固定されたアンテナストックとは,アンテナストックや牽引線に定義された閉ざされた通路とスムーズなロープ接触半径が必要な船舶の防壁に使用される鋳鋼ロープガイドです.ロープの位置を制限し,停泊中にロープと船構造との間の直接摩擦を減らすのに役立ちます引越し,港泊,引越し線の配置など
このページは,提供されたDIN 81915データに基づいて,フォームAの壁に固定された構成のために書かれています.このページは,リフティング製品ページとして扱われることはありません.最終材料グレード,溶接インターフェース,地元の要塞の強化容器図とプロジェクト仕様に従って証明書の範囲を確認する必要があります.
速やかな仕様
- 製品タイプ: 防壁に固定されたパナマ・チョック / 閉ざされたアンテナ・チョック → 制御されたロープ通路を通るアンテナ・ロープを導きます.
- 標準と形式:DIN 81915 形式 A → 壁に設置されたチョック幾何学と名目サイズ選択のためのドイツ標準参照.
- 名目サイズ範囲: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL,ロープ配置,設置スペース,容器の図面に従って選択されます.
- 供給されたデータからSWL範囲: 10〜320 kN → 製品選択負荷として使用され,ロープMBL,断片負荷,試料負荷,または試験負荷と混同してはならない.
- 材料の選択肢:C-Mn鋼の鋳造,不?? 鋼の鋳造,氷級またはプロジェクト特有の要求のための特殊鋼 →最終材料のグレードは,オート前に確認する必要があります.
- 供給されたデータから取れる重量範囲:材料参照と名目サイズに応じて16.5〜840kg →取り扱い,梱包,設置計画,貨物推計に役立つ.
- 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマーの参照 → 磨かれた不?? 鋼またはカスタマイズされた表面処理は,指定された場合に議論することができます.
- 製造の焦点: ロープ接触半径が滑らか,鋳造ボディの固さ,エッジドレスリング,ボルトワークマウントインターフェイス,次元制御,証明書範囲の確認.
主な技術パラメータ
| 定額 サイズ |
SWL KN 関連品 |
b1 | b2 | d | e | f | h1 | h2 | h3 | 1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | 体重 (GGG) ほら 体重 |
体重 (GS) 体重 |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57 オーケストラ5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112 について5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
選択と調査ガイド
ステップ1: DIN 81915 フォーム A の 壁 に 装着 さ れ た 固定 切断 器 と nominal size 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 を 容器 の 図 に 基づいて 確認 する.
ステップ2:必要なSWL,着陸または牽引ラインの方向,ロープの種類,ロープ直径,およびストックが新築または交換のためのものであるかどうかを確認します.
ステップ3: 防壁の設置位置,開口の配置,溶接インターフェース,周りの船体強化,利用可能な設置スペースを確認します.
ステップ4 材料の要件を確認する:鋳鋼,鋳型ステンレス鋼,氷級用特殊鋼,または他の指定された材料.
ステップ5:表面処理を確認する.エポキシショッププライマー,最終塗料システム,磨いたステンレスステール表面,またはカスタマイズされたコーティングでSa 2.5の噴出.
ステップ 6: 報名前に証明書の範囲を確認する: メーカー証明書,材料証明書,クラス証明書,目撃者検査,またはプロジェクト特有の承認.
ステップ7: 量,配送目的地,必要な配送時間,設置図,利用可能な場合は参照写真.
構造
鋳型ストックボディ 閉じたロープパス 円滑なロープ接触半径 防壁のマウントインターフェイス 丸いロープガイド開口 鋳造表面の仕上げ プリマールまたは指定された表面処理を施す
鋳造,設置,エンジニアリング の 利点
- 閉ざされたチョック幾何学は,固定線または牽引線を定義されたロープ経路内に保ち,ロープと防壁の縁の間の直接接触を減らすのに役立ちます.
- 繊維用ロープやワイヤロープを保護するために,鋳造後に滑らかなロープ接触半径を敷き詰め,確認する必要があります.
- 鋳鋼の供給は,プロジェクトに定義された形状,繰り返し可能な幾何学,およびプロジェクト特有の検査範囲を持つ堅牢なロープガイドが必要な場合に適しています.
- 防壁に装着された配置は,ローカルな船体強化,ロープリード角度,溶接細部,造船所の設置手順とともに見直されるべきである.
- 供給されたSWL範囲は明確な選択基盤を提供するが,ロープMBL,ロープ断裂負荷,証明負荷,または試験負荷と混同してはならない.
- 付属した表のGGGとGSの重量参照は別々に保持されるべきである.鋳鋼の報定については,最終的な材料グレードと重量参照を確認すべきである.
- FEAに基づく審査,鋳造検査,NDTの範囲,またはクラス目撃検査は,容器仕様またはクラス承認手続きによって要求される場合,取り決めることができる.
カスタム属性
- 標準:DIN 81915:1998-08 → 造船所または船主仕様により,DINの防壁または甲板に設置されたアンテナの尺度が要求される場合使用.
- 形状:形状 A → 固定し,牽引線を導くための封鎖式ロック配置.
- 名目サイズ: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → SWL,ロープ経路,船の図面に従って選択します.
- SWL: 供給されたデータから10 〜 320 kN → 製品選択負荷,ロープMBLまたは断片負荷ではありません.
- 材料:C-Mn鋼鋳造/不?? 鋼鋳造/特殊鋼のオプション →最終品種と証明書の範囲は生産前に確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー → 最終コーティングは容器塗装仕様または顧客の要求に従って
- 設置: 壁に固定 → 地方強化,溶接の詳細,設置手順は図で確認する必要があります.
- 証明書要求: 注文範囲によって提供される → クラス検査と証明書のレベルは,オート前に確認する必要があります.
働き方
Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement
