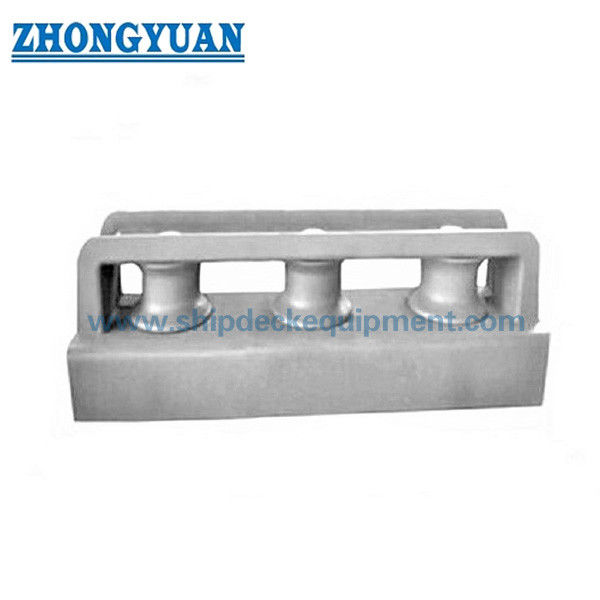

150×450mm 閉ざされた3型ローラーフェアリード JIS F2014 DF DS 鋳造鋼船面フェアリード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F 2014-1987 | タイプ: | DF&DS 密閉型 |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 3つのローラー |
| ローラー重量: | 53.8～650kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 閉ざされた型 船舶側フェアリード,3 ローラー 船上 フェアリード,JIS F 2014 船上フェアリード |
||
製品の説明
150～450mm クローズドタイプ 3ローラーフェアリード | JIS F2014 DF DS鋳鋼製船側係留索案内装置
製品概要
JIS F2014 DF/DS クローズドタイプ 3ローラーフェアリードは、船側デッキ位置での係留索の制御された案内を目的として設計されています。
構造は、トッププレートフレーム内に3つのローラーが配置されており、明確な索路を確保し、荷重下での索の脱落を防ぎます。
オープンタイプフェアリードと比較して、クローズドタイプ設計はより優れた索制御を提供し、直線係留や限られたデッキレイアウトに適しています。
クイック仕様
ローラー径: 150～450 mm → 索の適合性を決定
荷重考慮: 索の破断荷重に基づいて選択 → 作業条件下での安全な操作を保証
構造タイプ: クローズドタイプ → 制御された索路
ローラー構成: 3ローラー → 荷重分散
規格: JIS F2014-1987
材質: 鋳鋼 / C-Mn鋼
表面: Sa2.5 + エポキシコーティング
用途: 船側係留
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験成績書
主要技術パラメータ
注: 荷重ベースの選択またはSWLマッチングについては、技術サポートにお問い合わせください。
| 公称 径. |
ローラー | ブッシュ | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | 最小. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| 公称 径. |
ワッシャー | ピン | シート＆サポート | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| 公称 径. |
シート＆サポート | ブッシュ用セットスクリュー | チェックピース | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | ボルト 公称 径. |
ボルト 長さ |
数 | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
選択ガイド
適切なフェアリードのサイズと荷重容量の選択にお困りですか？エンジニアリングサポートについてはお問い合わせください。
ステップ1 – ローラー径を選択
ステップ2 – 索の種類を確認
ステップ3 – 索の破断荷重を確認 → フェアリードのサイズが索の容量と一致することを確認
ステップ4 – 取り付けを確認
ステップ5 – 認証を確認
ステップ6 – 索路（制御）を確認
構造
トッププレートフレーム | 3ローラー | ピンシャフト | ブッシュベアリング | サイドプレート
クローズドタイプ vs オープンタイプ
クローズドタイプ → トッププレート付き、制御された索路。
オープンタイプ → トッププレートなし、柔軟な索入口。
カスタム属性
クローズド構造 → 索の脱落を防ぐ
3ローラー → 荷重分散
鋳鋼 → 耐久性
問い合わせガイド
索径、索の種類、取り付け位置、認証要件をご提供ください。
SWLまたは荷重マッチングのサポートが必要ですか？当社のエンジニアリングチームが適切な選択を支援します。
仕組み
索は、制御された方向を保証する密閉されたローラーを通過します。
用途
船舶係留 | 船側案内
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験成績書
図面と写真
一般配置図と製品写真をご用意しています
注文
MOQ: 1ユニット | 納期: 30～60日
よくある質問
Q1: クローズドタイプとは何ですか？
A: トッププレート付きです。
Q2: いつ使用しますか？
A: 直線的な索案内。
Q3: 違いは何ですか？
A: クローズドは索を制御し、オープンは柔軟です。
Q4: クローズドタイプのフェアリードの荷重をどのように考慮しますか？
A: フェアリードは、索径と対応する破断荷重に基づいて選択する必要があります。構造は、定義された荷重条件下で索を安全に案内および制御するように設計されています。
