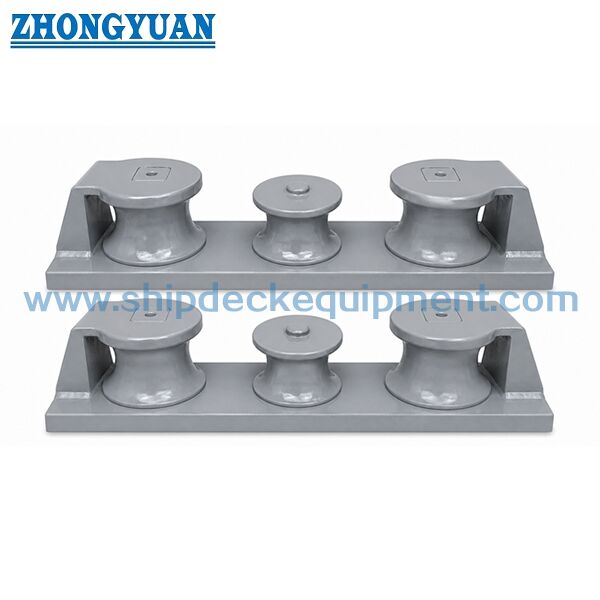

マリンスリーローラーチョック | 船舶係留用鋳鋼ローラーチョック
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 38-1999 | タイプ: | シングルローラーフォームC |
|---|---|---|---|
| ローラー直径: | 75～350mm | ローラーいいえ。: | 3つのローラー |
| ローラー重量: | 27-1915kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 船舶の固定装置 フェアリード,3 ローラー フェアリード,3 ローラー フェアリード 船舶の固定装置 |
||
製品の説明
船舶の固定用の 鋳造鋼のローラーチョック
製品概要
ロープを固定した開口を通し,摩擦を軽減し,ロープの方向性を制御するように設計されています.
従来のチャックと比較して,統合された3ロール構造は多方向ロープリードを可能にし,局所的なストレスとロープの磨きを大幅に軽減します.
この製品はCB/T 38-1999型C規格に従っており,CB39-66型Cを代替しています.
CB/T 38-1999は溶接型ベース構造を採用し,ボルト付きCB39-66設計と比較して,より優れた負荷移転とより高い構造的整合性を提供します.
各モデルは特定のロープ断断負荷 (MBL) に対応し,負荷に基づく正確な選択が可能になります.
速やかな仕様
- 構造: 3つのローラー → 多方向ロープガイド
- 適用可能なロープ直径: 7~37mm →標準選択範囲
- 適用されるロープ MBL: 23 ̇583 kN → キー選択パラメータ
- 固定: 溶接したベース (CB/T 38-1999) / ボルトオン (CB39-66 交換)
- 材料: 鋳鋼 → 高強度,耐久性
- 表面: 滑らかな加工 → ロープの保護
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ (CB/T 38-1999型C)
| 定額サイズ | ロープの最大断裂 (kN) | ワイヤロープ | 繊維ロープ | L について | B について | H | L1 | D | 体重 (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
負荷と選択基準
"ロープ最大断裂 (kN) "は,適用されるロープの最大断裂負荷 (MBL) を表します.
各コックサイズは 対応するロープ強度レベルにマッチします
基準SWL ≈ロープMBL ÷ 安全因数 (通常1.5〜2.0).
ストックが設計されたのは,ロープの断裂強度に等しいかそれ以上の負荷に耐えるため,極端な条件下で構造の安全性を確保するためです.
選択ガイド
ステップ1 ロープ直径を選択 → 固定ラインのサイズに基づいて
ステップ2 ロープの断断負荷 (MBL) を確認 → 主要選択パラメータ
ステップ3 切断サイズを選択 → ロープ直径とMBLの両方をマッチ
ステップ4 設置タイプを確認 → 溶接 (新作) / ボルトオン (交換)
ステップ 5 認証要件の確認
エンジニアリングメモ
CB/T 38-1999は,各モデルが特定のロープ断裂強さに対応する負荷に基づくマッチングを導入する.
これは,固定システム設計と実際の運用負荷のよりよい調整を保証します.
構造
ローラー3本 鋳造体 溶接ベース 強化構造
カスタム属性
三輪式設計 → 負荷分布とロープの磨きを減らす
自由回転するロール → 摩擦を最小限に抑える
鋳造鋼体 → 高強度
滑らかな接触面 → ロープの保護
調査ガイド
ロープ直径,ロープMBL,設置型,容器型,認証要件を記載する.
働き方
ロープはストックを通過する → ローラーが回転する → 摩擦が減る →ロープがスムーズに導かれる → 磨きが最小限に抑えられる.
申請
艦船の船頭 艦船の後ろ 防壁 甲板の縁の固定
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
一般的な配置図と製品写真
注文
サイズ,材料,コーティング,認証
よくある質問
Q1:なぜ3つのロールチョックを使うのか?
A: 摩擦を減らすため,荷重を分散し,固定ロープを保護します.
Q2: ロールは回転する?
A: はい,すべてのロールは,磨きを最小限にするために自由に回転します.
Q3: サイズを選択するには?
A: ロープ直径とテーブルの断裂負荷に基づいて
Q4:自分のプロジェクトに どの標準を選ぶべきですか?
A: 新築プロジェクトでは,CB/T 38-1999や分類協会の要件などの最新規格が推奨されます.
既存の容器では,CB 39-66の寸法が通常直接交換に使用されます.
