ISO 8146装置を繋ぎ止める造る物質的な楕円形のEyeplateの持ち上がる目の版の船
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | ISO 8146-1990 | 呼び径: | 0.4-50mm |
|---|---|---|---|
| タイプ: | タイプA、タイプB | 許容荷重: | 4～500KN |
| 材料: | 軟鋼、ステンレス鋼C-Mn鋼鍛造品 | 表面処理: | S2.5までサンドブラスト+エポキシショッププライマー1層 |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど | ||
| ハイライト: | そう8146-1985楕円形の目の版,楕円形の目の版,装置を繋ぎ止めるISO 8146の船 |
||
製品の説明
船舶デッキの固定用の円形の眼板 ∙ ISO 8146タイプA /タイプB 偽造された眼板
製品概要

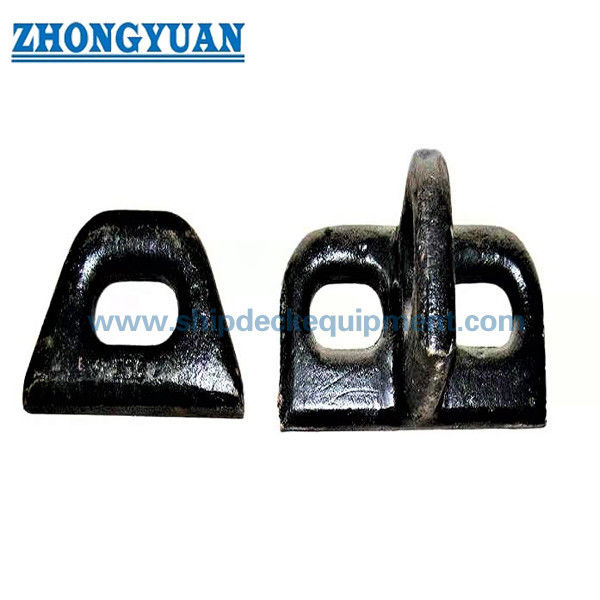

ISO 8146 円形眼板は,ロープ端,鎖,電輪ブロック,固定装置,および他の承認された船舶構造の接続を固定するために使用される溶接された船舶の眼板である.荷重の方向が変化する船の甲板や構造基盤に設置されます容器の図面と一緒に,溶接サイズ,ベース強化,検査範囲をチェックする必要があります.
このページは,顧客が提供するISO 8146データに基づいて供給される鍛造された/鋼の円形眼鏡のために作成されています.供給された情報は,名目サイズから0までのタイプAとタイプBをリストしています.4 から 50 と 4 kN から 500 kN の許容される負荷. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; 正確な ISO 発行年は最終リリース前に確認する必要があります.
速やかな仕様
- 製品タイプ: 円形の眼板/デッキの眼板 → ロープ端,鎖,ポリーブロックなどの承認された船舶構造の固定点に使用されます.
- 標準参照: ISO 8146 → 提供されたデータではISO 8146-1990が記載されている.オンラインのISO情報ではISO 8146が示されている.1985プロジェクト標準版は確認すべきです
- 型範囲:A型とB型 →型の選択は,容器の図面,設置形状,負荷方向に従って行うべきである.
- 定数サイズ範囲:0.4〜50 → 4kNから500kNまでの許容負荷クラスに対応する指定範囲.
- 許容される負荷: 4〜500 kN → この用語は慎重に使用し,プロジェクト承認なしにSWL,MBL,断片負荷,または試験負荷として書き直してはならない.
- 提供されたマウントデータ:A型溶接 s / g 最低値 → 溶接の詳細と周囲の甲板の強化は,造船所または設計事務所によって確認されなければならない.
- 材料の選択肢:軽鋼,C-Mn鋼鍛造,不?? 鋼,またはプロジェクト指定材料 →最終グレードと証明書の範囲は,オート前に確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマー → 最終コーティング,ガルバン化,またはステンレス鋼の仕上げはプロジェクト要件に従って.
主な技術パラメータ
| 定額 サイズ |
許容される 負荷 kN |
a は | b | C について | d | e | f | h | 私は | r1 | r2 | マウント タイプA 溶接 s ミニ |
A型マウント 溶接 g ミニ |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
選択と調査ガイド
ステップ1: ISO 8146 オバル型眼膜のタイプを確認する: 容器の図面と設置配置に応じてA型またはB型.
ステップ2: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 から名目サイズと許容される負荷クラスを確認します.
ステップ3: 負荷方向,接続部位,および適用を確認します:ロープ端,鎖,ポリーブロック,固定点,デッキ固定点,または承認された貨物処理/男用眼板の使用.
ステップ4:デッキや構造の基礎,溶接長,溶接サイズ,局所強化,そしてアイテムが新築または交換に使用されているかどうかを確認します.
ステップ 5: 材料のグレード,鍛造の要件,表面処理,コーティングシステム,量,証明書の範囲,およびクラス証人検査の要件を確認する.
ステップ 6: 設置図,負荷計算,または承認ノート,配送目的地,必要な配送時間,参照写真を提供してください.
構造
Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment
鍛造 溶接 工学 の 利点
- 円形の目形は, ISO 8146の尺度が指定されている容器の図面では,鎖,ロープ端,ポリスブロックの定義された接続点を提供します.
- 鋳造物や鋼材の選択肢は,許容される負荷,材料証明書要件,腐食環境,およびクラス検査範囲に応じて選択すべきである.
- 眼開口と接触半径は,鎖,ピン,ロープ端,または接続フィッティングを損傷させるような鋭い局所的な接触を減らすために着付けおよび検査する必要があります.
- A型溶接寸法 s と g は,付属した表に記載されていますが,実際の溶接詳細と地元の甲板強化は,造船所または設計事務所によって確認されるべきです.
- 眼蓋の使用には負荷方向が重要です. 製品は承認された引力方向,角度範囲,デッキサポート,または検査範囲の外では使用しないでください.
- 鋳造,加工,磨き,表面の準備後,完成した表面は,目に見える裂け目や脱落を検査する必要があります.
- 許容される負荷はSWL,MBL,破損負荷,試料負荷,試験負荷から分離して保管され,誤った技術解釈を避ける.
カスタム属性
- 標準:ISO 8146 → 造船所,船主,または図がISOの円形眼板の寸法を指定する場合に使用する.
- タイプ:タイプA/タイプB → 設置形と容器の図に従って選択する.タイプAの溶接値は,現在の表で提供されています.
- 名目サイズ:0.4〜50 → 許容される負荷クラスと設置スペースによって選択される.
- 許容される負荷: 4〜500 kN → 供給されたデータから負荷クラス; SWL,MBL,試乗負荷,または断片負荷は自動的にありません.
- 材料: 軽鋼 / C-Mn 鋼鍛造 / ステンレス鋼 → 最終材料のグレードと証明書要件は,オート前に確認する必要があります.
- 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー → 最終コーティングは容器塗装仕様または顧客の要求に従って.
- 検査の焦点: 目の開口,鍛造体,溶接準備,目に見える裂け目/脱落,および次元制御 → 造船所の受付に重要.
- 証明書要求: 注文範囲によって提供される → クラス検査と証明書のレベルは,オート前に確認する必要があります.
働き方
Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds材料の追跡性,コーティング,検査は,プロジェクトの要件に従ってチェックされます.
申請
Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:このISO 8146円形の眼板は,上げ眼板として使用できますか?
A1: 承認がない限り,一般のリフティング用目板として扱われない.ISOのオンライン情報では,円形眼板は,船甲板の設置と,船の貨物処理目的の船上貨物処理ブームの男性眼板のために意図されていると記されています.実際の持ち上げまたは貨物処理の使用は,船舶の設計,荷重の方向,溶接の詳細,甲板の強化,およびクラス承認の要件に従わなければならない.
Q2: 許容される負荷は SWL,MBL,断裂負荷,または試験負荷と同じですか?
A2: いいえ. 供給されたテーブルは,許容される負荷を使用します. それは,SWL,MBL,破損負荷,証明負荷,設計図や承認文書で負荷関係が明確に定義されない限り.
Q3: 報名前に必要な情報は?
A3:ISO版,A型またはB型,名目サイズ,許容される負荷,材料の種類,表面処理,量,証明書要求,設置図,負荷方向を確認する配送目的地必要な配達時間です
