装置を繋ぎ止めるJIS F3410のタイプEの鍛造材鋼鉄楕円形の目の版のOリングの船

JIS F3410 E型 造形円形眼板 船舶の固定装置のOリング付属品

製品概要

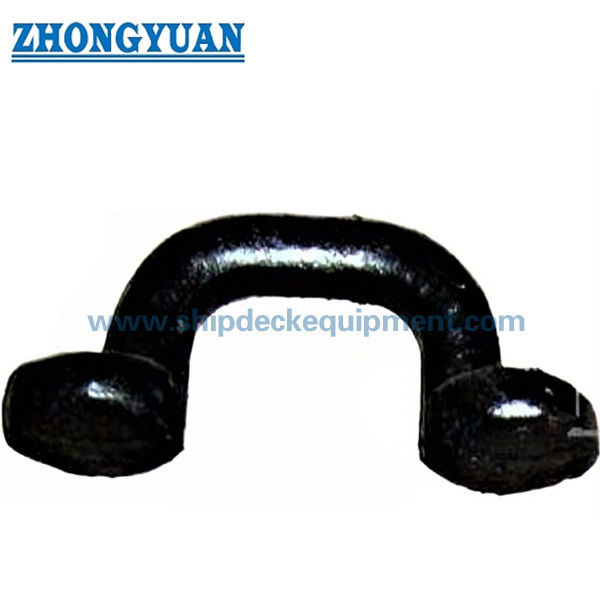

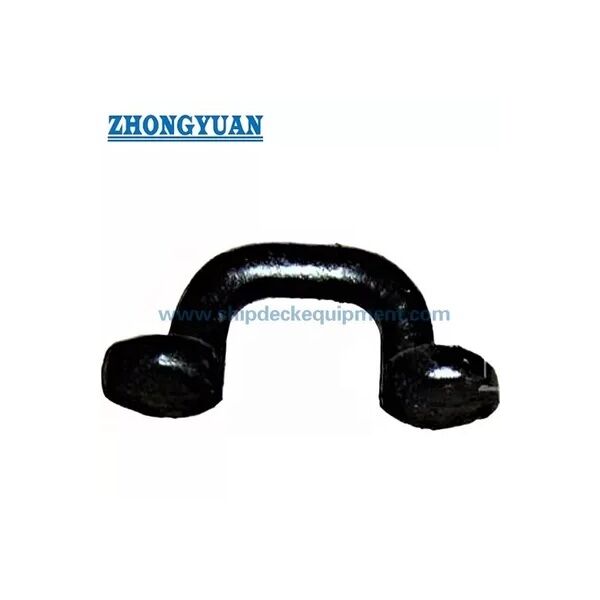

JIS F3410 E型鍛造円形眼板は,ロープ端末,鎖,ポリ,または類似の接続ハードウェアを固定するために船舶構造に使用される溶接固定装置である.通常は,容器の描画に必要なコンパクトな円形の目板で,定義された許容される負荷で選択されます.制御された目開き,溶接脚,滑らかな表面.

この小型レンジは名目番号0をカバーします5, 1, 2 の容認負荷は4.9kNから19.6kNである.眼板は,確認された溶接細部,周囲の補強物を含む適切な船構造にのみ設置されるべきである.承認された負荷方向設計図,クラス承認,および検査範囲がその使用を確認しない限り,一般的リフティングラグとして,またはプロジェクト承認されたリフティングパッド眼の代替として扱われてはならない.

速やかな仕様

• 製品タイプ: 鍛造された円形眼板/Oリングの固定 → ロープ端,鎖,ポリー,および船舶構造の固定関連フィッティングのための溶接接続点.
• 標準型と供給型:JIS F3410-1999型E →標準に基づく眼板選択に使用される.最終型指定は生産前にプロジェクト図に比較して確認する.
• 名目番号範囲: 0.5 / 1 / 2 → 空間と溶接サイズが限られている小さな固定位置のためのコンパクトな低負荷範囲.
• 許容される負荷範囲: 4.9 から 19.6 kN → 目のプレートの選択値.ロープ断裂負荷,試験負荷,またはプロジェクトリフティングSWLと混ぜてはならない.
• 主な寸法:d,L,H,R,D,T,および溶接脚 f →ウェブページの図面,溶接計画,オプションの確認のためのキーデータ.
• 材料の選択肢:軽鋼,C-Mn鋼鍛造,または不oxidable鋼 →最終材料のグレードと溶接性要件は容器仕様に従って確認されるべきである.
• 表面状態: 完成した目板表面は,目に見える裂け目や脱落から自由である → 検査受容性と安全な接続表面品質にとって重要です.
• 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマーの参照 → 最終コーティングシステムまたはステンレス鋼の仕上げは,プロジェクトの要求に従ってください.

主な技術パラメータ

選択と調査ガイド

ステップ1: JIS F3410 タイプ E と 容器 図,必要許容量,接続 ハードウェア に 基づいて 名義 番号 0.5 / 1 / 2 を 確認 する.

ステップ2:実際の使用を確認する:ロープ端の固定,鎖の接続,滑輪の接続,着陸に関連する固定,または他の船舶構造の接続点.

ステップ3: 設置位置,周囲の構造,補強,溶接脚 f,負荷方向,および目板がデッキ,防壁,または他の承認された構造に設置されているかどうかを確認します.

ステップ4 材料の要件を確認します. 軽鋼,C-Mn鋼鍛造,ステンレス鋼,または所有者,造船所,または階級社会が要求する正確な材料のグレード.

ステップ 5: 表面処理,コーティングシステム,検査範囲,材料証明書,メーカー証明書,およびクラス証明書要件を報名前に確認します.

ステップ 6: 量,配送目的地,必要な配送時間,設置図,交配鎖/ロープ端の情報,利用可能な場合は参照写真を提供してください.

構造

鋳造された円形目の体 滑らかな目開口 溶接した固定ベース 溶接した脚 f 丸い移行領域 完成した接続表面 プリマーまたは指定された表面処理を施す

鍛造 溶接 工学 の 利点

• 鋳造鋼の構造は,制御された厚さ,丸い移行,および緩いプレートカットアウトよりも小さな溶接付着点に適したコンパクトな接続形をサポートします.
• 円形目開口は,鎖,ロープ端,またはロープフィッティングのための定義された接続領域を提供し,造船所は接続ハードウェアを意図された負荷方向に並べておくのに役立ちます.
• 設置の議論のための明確な参照を提供しますが,最終的な溶接詳細,溶接長,造船所や設計事務所で確認する必要があります..
• 眼部と底部周辺のスムーズな移行は,局所的な鋭い縁を軽減し,サービス中により信頼性の高い接続ハードウェア座席をサポートします.
• 供給された表面の要求は,完成した表面が目に見える裂け目や脱落から自由であること.これは検査,コーティング粘着,および長期間の船舶サービスにとって重要です.
• 許容される負荷は,ロープMBL,試験負荷,または制限のない持ち上げSWLではなく,目板の選択値として示される.プロジェクトの承認は,実際の許容される使用を定義すべきである.
• 3つのサイズの範囲は,小型船舶,作業ボート,サービス船,小型溶接眼板を必要とする小型の船上固定場所に役立ちます.

カスタム属性

• 標準: JIS F3410-1999 → プロジェクト仕様でJIS船の円形の目板が必要とされる場合に使用される.
• タイプ: 供給されたE型 → 生産開始前に公式標準図とプロジェクト図の確認
• 名号: 0.5 / 1 / 2 → 許容される負荷,接続ハードウェア,および設置スペースに応じて選択します.
• 許容される負荷: 4.9 / 9.8 / 19.6 kN → 選択基準は,ロープ断断負荷や自動リフティングSWLではありません.
• 材料:軽鋼/C-Mn鋼鍛造/不?? 鋼 →正確なグレード,追跡可能性,溶接可能性の要件が確認される.
• 設置: 船舶構造に溶接 → 甲板または防壁の強化,溶接手順,負荷方向は造船所によって検討されるべきである.
• 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー → 最終コーティングシステムは容器塗装仕様または顧客の要求に従って.
• 証明書要求: プロジェクトの要件に応じて提供される → クラス検査と証明書の範囲は,オート前に確認する必要があります.

働き方

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

申請

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: この目板に対して許容される負荷とは?

A1: 許容される負荷は,意図された標準および設計条件下での目板の選択値です.または,制限のない持ち上げSWL最終的なアプリケーションは,負荷方向,溶接詳細,構造強化,およびクラス要件とともにチェックされるべきです.

Q2: この鍛造された円形眼板は,リフティングパッド眼として使用できますか?

A2: デフォルトではありません.このページでは,ロープ端,鎖,ポリー,または同様のフィッティングを固定するための船舶構造の眼板を記述しています.リフティングの使用は,プロジェクト図で別々に確認する必要があります.計算溶接設計,試験要件,およびクラス承認

Q3: 報名前に必要な情報は?

A3: 規格,タイプ,名目番号,許容される負荷,材料の種類,表面処理,量,設置位置,負荷方向,証明書の適用範囲,交配鎖またはフィッティングサイズを確認します.配送目的地必要な配達時間です
