商船用水不流アンカー鎖解き放出システム
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB*887 | チェーンの呼び径: | 28mm、32mm、34mm |
|---|---|---|---|
| 材料: | C-Mn鋼、ステンレス鋼 | 液圧試験圧: | 0.4mpa |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど |
| ハイライト: | CB 887 ケーブル・クラッチ・アンカー・リレーザー |
||
製品の説明
28～57mm CB887 船舶用耐水係留アンカーリリース装置（緊急係留鎖解除システム用）
製品概要
CB887 耐水ヘリックススクリュー式アンカーリリース装置は、商船の係留システムに不可欠な船舶安全部品であり、緊急時にアンカーチェーンを迅速に解除できるように設計されています。この装置は、スクリュー式ロック機構と耐水シール構造を組み合わせ、通常の操作中は信頼性の高い保持を保証し、必要な際には瞬時に解除します。0.4 MPaの検証済み耐水性能を備えたこのリリース装置は、シール完全性が不可欠なチェーンロッカーまたはデッキエリアへの設置に適しています。ばら積み貨物船、タンカー、ボートなどに広く使用されており、船舶の安全性と緊急対応能力を向上させます。
クイックスペック
- 規格: CB 887-1977 – 船舶用アンカーリリース装置
- チェーン径: 28～57 mm – 一般的な商船サイズに対応
- チェーングレード: グレード2 / グレード3 – 標準アンカーチェーンとの互換性
- 耐水圧: 0.4 MPa – 検証済みのシール性能
- 材質: C-Mn鋼 / ステンレス鋼 – 強度と耐食性
- ねじタイプ: 台形ねじ – 信頼性の高い機械的ロック
- 表面処理: Sa2.5 + エポキシプライマー / 亜鉛めっき
- 設置場所: チェーンロッカー / デッキ設置システム
- カスタマイズ: 可能
主要技術パラメータ
チェーン径 mm | H | h | b | L | B | δ | D | d | l | 重量 kg |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
注: 括弧内の寸法は参考値です。最終的な設計はプロジェクトの要件によって異なります。
選定ガイド
ステップ1: チェーン径（28～57 mm）を確認 – モデルサイズを決定
ステップ2: チェーングレード（G2 / G3）を確認 – 互換性を確保
ステップ3: 耐水要件（0.4 MPa）を確認 – 設置条件
ステップ4: 材質（炭素鋼 / ステンレス鋼）を選択 – 耐食性レベル
ステップ5: 船級協会を確認 – プロジェクト要件
ステップ6: 設置場所（デッキ / チェーンロッカー）を確認 – 構造設計
構造
本体: 高い構造強度を持つ溶接鋼製ハウジング
ヘリックススクリュー機構: 安全なロックと制御された解除を提供
耐水シールシステム: 0.4 MPaまでの耐圧性を保証
チェーン保持装置: 通常負荷下でアンカーチェーンを保持
解除機構: 緊急時に迅速な切り離しを可能にする
カスタム属性
チェーン径: 28～57 mm – 船舶仕様に基づく
チェーングレード: G2 / G3 – 負荷要件
材質: 炭素鋼 / ステンレス鋼 – 耐食環境
コーティング: エポキシ / 亜鉛めっき / カスタムシステム
認証: CCS / ABS / DNV / LR / BV など
設置タイプ: デッキ設置 / チェーンロッカー
設計圧力: 0.4 MPa 耐水
問い合わせガイド
以下を提供してください:
• アンカーチェーンの径とグレード
• 船舶タイプ（ばら積み貨物船 / タンカー）
• 要求される船級協会
• 数量
• 配送港とインコタームズ（FOB / CIF）
• 特別な要件（材質 / コーティング / 圧力）
仕組み
アンカーチェーンは、ヘリックススクリューロック機構を介してリリース装置内に固定されます。通常の条件下では、スクリューはタイトな機械的接続を維持し、安全なアンカー保持を保証します。緊急時には、オペレーターがリリースシステムを作動させ、スクリューを切り離し、アンカーチェーンを瞬時に落下させることで、迅速な船舶対応を可能にします。
設置タイプ
CB887 耐水アンカーリリース装置は、異なる船舶構造の要件を満たすために、2つの標準的な設置構成をサポートしています:
1. 垂直隔壁設置
- チェーンロッカー内の垂直隔壁に設置
- 耐水性が要求される密閉空間に適しています
- 操作とメンテナンスのための容易なアクセス
- デッキスペースが限られている船舶に推奨
2. デッキ下面設置
- デッキ構造の下に設置
- 内部スペースを節約し、レイアウトを簡素化
- デッキ設置型アンカーシステムに適しています
耐水性能を維持するために適切なシール設計が必要です
設置タイプは、構造設計とシール構成に影響するため、見積もり前に確認する必要があります。
用途
商船、ばら積み貨物船、石油タンカー、オフショアサポート船、緊急係留システム
認証と利点
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。
耐水設計（0.4 MPa検証済み）; 信頼性の高い緊急解除性能; 標準アンカーチェーンとの強力な互換性; 海洋環境に対応する堅牢な構造; カスタマイズ可能な構成
図面と写真

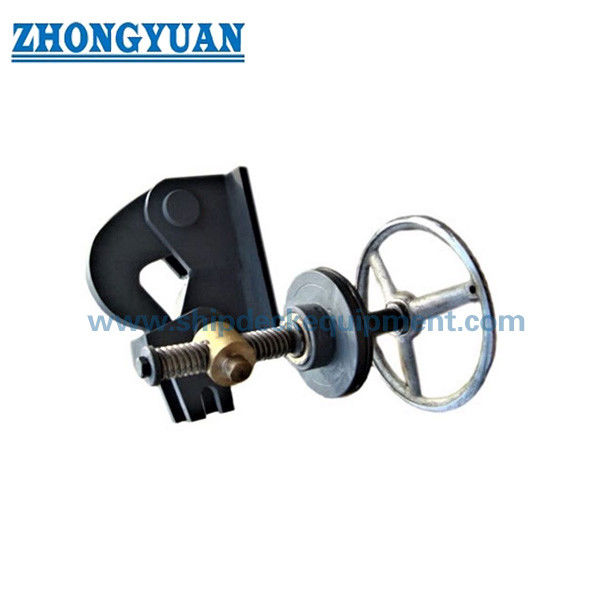

一般配置図と製品写真
注文
モデル、チェーン径、材質、認証、数量、配送条件を指定してください
よくある質問
Q1: このアンカーリリース装置は船級要件を満たせますか？ A: はい、CCS、ABS、DNV、LRなどの船級認証を取得して供給できます。
Q2: 耐水性能はテストされていますか？ A: はい、このユニットは0.4 MPaの水圧に耐えるようにテストされています。
Q3: 耐水型と非耐水型の違いは何ですか？ A: 耐水型はシール構造と耐圧性を備えており、密閉空間や水中環境に適しています。
Q4: 特定のプロジェクトに合わせてカスタマイズできますか？ A: はい、寸法、材質、コーティングシステム、認証はカスタマイズ可能です。
