JIS F 3410のタイプCロープの鋼板目は装置を繋ぎ止める船をめっきする

JIS F 3410 型C 鋼板 船舶のアンコールとロープ端末の固定のための目板

製品概要

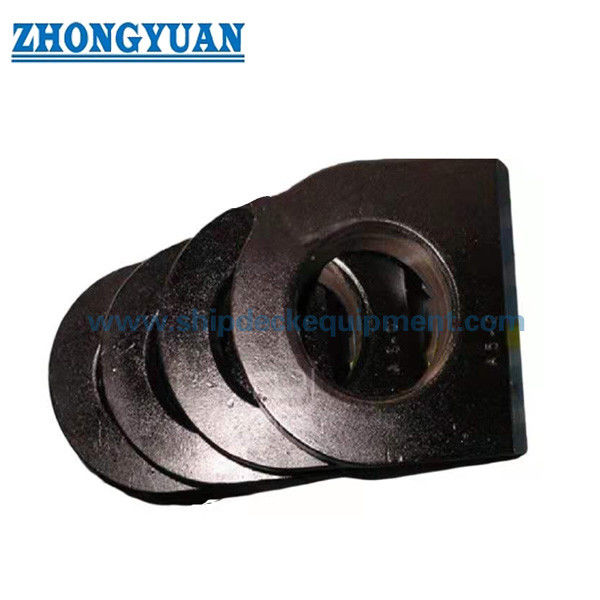

JIS F 3410 C型鋼板眼板は,ロープ端,鎖,電輪,および船舶構造に類似した固定点を固定するために使用される溶接された船上接続フィッティングである.外部の負荷が眼板を通過しなければならないコンパクトな眼接続を提供しますウェルディングの脚や サポート・デッキや 構造部品

このタイプC紙は,0.5~10の名目サイズで,4.9~98kNの負荷が許容される.この製品は,ボラードやコックとは異なり,自由立たないアンテナ・ポストやロープガイドではありません.溶接された目接続点です選択は,負荷方向,鎖のフィット,溶接脚,ベース構造の強化,材料のグレード,表面処理,検査要件とともに確認されるべきです.適用される場合,クラス承認の範囲.

速やかな仕様

• 製品タイプ: JIS F 3410 Type C 鋼板目板 → ロープ端,鎖,または船構造にポリーを固定するための溶接した目接続.
• 定数サイズ範囲:0.5〜10 →このタイプCシリーズに対するJISサイズ指定;プレートの厚さまたはミリメートル値として扱われてはならない.
• 許容される負荷: 4.9 から 98 kN → 目のプレートの選択基準;ロープMBL,ボラードSWL,試料負荷,または試験負荷と混ぜてはならない.
• 主な寸法:b / B / D / H / T → Webページの図面,鎖のクリアランスレビュー,溶接のレイアウト,およびオプションの確認のためのコア幾何学.
• 溶接脚: サイズに応じてf1とf2 → 造船所の装着,溶接準備,支え構造への負荷移転にとって重要です.
• 計算重量: 0.19 から 8.32 kg → 梱包,設置処理,交換計画,貨物推計に役立ちます.
• 材料参照:軽鋼/SS400または同等のもので,SM400A/SM400B/SM400Cとステンレス鋼のオプションは,プロジェクト要件に応じて確認される.
• 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマー → 最終塗料システムは船の仕様や造船所の要件に従います

主な技術パラメータ

選択と調査ガイド

ステップ1: JIS F 3410 タイプ C と 容認された負荷と容器図に従って 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 の名目サイズを確認します.

ステップ2:実際の使用を確認する:ロープ端の固定,鎖の接続,滑輪の固定,アンテナの接続,または船上の他の固定点.

ステップ3:負荷の方向,接続ハードウェア,必要に応じて最小鎖の要件,およびアプリケーションが持ち上げ物でない,貨物に関連している,または特別な承認の対象であるかどうかを確認します.

ステップ4: 設置構造を確認する:デッキ,防壁,支架,基礎プレート,可用溶接長,溶接脚,局所強化,造船所の溶接検査要件.

ステップ5:材料と仕上げを確認する:SS400 / 軽鋼 / SM400と同等の / 不oxidable steel オプション,Sa 2.5 爆撃,ショッププライマー,最終塗料システム,または特殊な腐食保護.

ステップ 6: 査定と証明書の範囲を報じられる前に確認します: 材料証明書,製造者証明書,クラス証明書,目撃者検査,磁気粒子/染料の浸透性試験,FEA報告書必要な場合,引力試験.

ステップ7: 量,配送目的地,必要な配送時間,設置図,荷重スケッチ,代替プロジェクトの場合,製品写真を提示します.

構造

鋼板の目体 目の中央開口 滑らかな接触面 接接の縁/ベースエリア 接接の脚 f1/f2 標識の領域 吹き飛ばし,切断された表面

溶接,負荷の方向性,エンジニアリングの利点

• タイプCは,鎖,ロープ端,または電車がボラード型の固定ポストではなく定義された固定点を必要とする船舶構造のためのコンパクトな溶接眼接続を提供します.
• 4.9から98kNの許容される負荷範囲は,最初の選択の明確な基礎を与えますが,最終的な受容は負荷の方向,接続ハードウェア,溶接品質,支える構造の強さ.
• JIS タイプ C 表に溶接脚の値が含まれ,造船所は新築や修理作業中に装着,溶接準備,設置の可行性を確認するのに役立ちます.
• 目と接触する領域は滑らかで,目に見える裂け目や脱落から解放され,鎖やロープ端末ハードウェアとの鋭い局所的な接触を減らすべきである.
• SS400 / 軽鋼はタイプCの共通の標準基準です.SM400A / SM400B / SM400C または不?? 鋼は,生産前に確認する必要があります..
• 磁気粒子検査や染料穿透剤検査は,特に目の輪郭,切断縁,加工/形状の移行,および溶接付近の領域の周りに,指定された場合,取り決めることができます.
• FEA ベースの強度レビューは,目開口,溶接指,サポート構造インターフェースの周りのストレスの濃度をチェックするために必要に応じて使用できます.
• 必要な試験負荷,負荷方向,固定装置の配置が購入者またはクラス要件によって明確に定義されています.

カスタム属性

• 標準: JIS F 3410-1999 → 船舶の設計や購入仕様に JIS 船舶の目板の寸法が要求されている場合
• タイプ:タイプC → 密集型鋼板の目板の配置 溶接された船上固定点
• 名目サイズ: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → 許容される負荷,鎖の配置,設置図に従って選択する.
• 許容される負荷: 4.9〜98 kN → 目のプレートに対する選択基準,ロープ断断負荷,ボラードSWL,またはデフォルト・プロフ・テスト・負荷ではない.
• 材料: SS400 / 軽鋼 / SM400 相当 / ステンレス鋼のオプション → 最終グレード,証明書,および溶接可能性要件は,オート前に確認する必要があります.
• 設置: 船舶構造に溶接 → 甲板板,支架,防壁,溶接脚,および局所強化は,造船所または設計事務所によって確認されるべきです.
• 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマー → 最終塗料システムは容器の塗装仕様に従ってください.
• 検査: 視覚検査,次元検査,オプションのMT/PT/FEA/プルテスト →検査範囲は,購入注文に記載されるべきです.
• 証明書要求: プロジェクトの要件に合わせて → メーカー証明書,材料証明書,クラス証明書命令の範囲と承認手続きの対象となります.

働き方

Rope terminal or shackle is connected to the eye opening → Load is introduced into the Type C eye plate → Force transfers through the steel plate body and welding legs → Supporting ship structure and reinforcement carry the load → Inspection and final coating are completed according to project requirement

申請

Ship mooring accessory connection | Rope terminal fixing | Shackle attachment points | Pulley fixing points | Deck fittings | Bulkhead or bracket-mounted connection points | Newbuilding projects | Ship repair and replacement work

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1:正しいJIS F 3410型C眼板のサイズをどのように選択するか?

A1: 許容される負荷,接続ハードウェア,鎖のクリアランス,負荷の方向,溶接脚,支え船構造の強さに基づいて名目サイズを選択します.この表はウェブページの選択参照であり,生産前に容器の描画と比較する必要があります..

Q2:このC型眼板は,リフティングパッド眼として使用できますか?

A2: 設計図,負荷方向,溶接細部,支え構造,試験要件,およびクラス承認範囲がその使用を確認しない限り,それを上げ点として扱ってはならない.ページはロープターミナルのためのJISタイプC船の目プレートを記述引き上げ物や貨物処理の使用は別々に確認しなければならない.

Q3: 納品や設置前に重要な点は何ですか?

A3:重要な検査には,材料の証明書,尺寸の適合性,滑らかな目と接触する表面,目に見える裂け目や脱落の欠如,溶接縁の準備,表面処理,指定されたMT / PTFEAの審査,クラス目撃者検査,またはプルテストの要件.
