狭い底付きの鋼鉄のダブルビットボラーード GB/T 554型C型船牽引装置

狭いベース付きスチール ダブルビットボラード |GB/T554タイプC船舶牽引装置

製品概要

GB/T 554 タイプ C スチール ダブル ビット ボラード (狭いベース付き) は、デッキ レイアウトで 1 つの共通のベース プレート上に 2 つの垂直ビットが必要な船舶の係留および曳航配置用のコンパクトな溶接スチール ボラードです。主に小型船舶、内陸水路船舶、作業船、ボートなどのコンパクトな船上係留位置で、ボラードの設置面積、デッキ補強、ロープのリード方向を合わせて確認する必要がある場所で使用されます。

このページは、公称直径 50 ～ 150 mm および SWL 値 13 ～ 43 kN について、提供された GB/T 554-2008 Type C データに従って作成されています。公開規格情報によると、GB/T 554-2023 は GB/T 554-2008 に置き換わるもので、外航船舶用の溶接鋼製ボラードに関連しています。したがって、適用されるプロジェクト標準、古い標準の置き換えの必要性、および最新の GB/T 554-2023 または ISO 13795:2020 に従うべきかどうかを、最終見積もりの​​前に確認する必要があります。

簡単な仕様

• 製品タイプ: 幅の狭いベースを備えたスチール製ダブルビットボラード → 船上係留および軽曳航位置用のコンパクトな 2 ビット配置。

• 標準とタイプ: GB/T 554-2008 Type C (提供されたデータによる) → 古い Type C ナローベース指定を依然として指定している置き換えまたはプロジェクトに適しています。

• 公称直径範囲: 50 / 75 / 100 / 125 / 150 mm → 大規模な外洋係留ステーションではなく、小型でコンパクトなデッキ配置に適しています。

• SWL 範囲: 13 ～ 43 kN → 付属の安全使用荷重テーブルとしてのみ使用してください。牽引荷重の方向とデッキのサポートについては、プロジェクトの確認が必要です。

• 構造: 2 つのボラード ビットと強化された接続を備えた 1 つのベース プレート → コンパクトなベース配置によりロープの力をデッキに分散させるのに役立ちます。

• 主な寸法: A、b、B、D、D1、h、h1、H、L、r、t → ウェブページの描画、デッキスペースの確認、および見積の確認に使用されます。

• 材料オプション: C-Mn 鋼、ステンレス鋼、砕氷船プロジェクト用の特殊鋼 → 製造前に正確なグレードと認証範囲を確認する必要があります。

• 表面処理: Sa 2.5 ブラスト + 1 層エポキシ ショップ プライマーを参考 → 研磨、亜鉛メッキ、またはカスタマイズされた仕上げについては、必要に応じて相談できます。

主な技術パラメータ

GB/T 554 タイプ C スチール製ダブルビットボラード (狭いベース付き) の主なウェブページの寸法。特に明記されていない限り、寸法は mm 単位です。 SWL 値は付属の表からのものであり、船舶の係留および曳航の配置と照らし合わせて確認する必要があります。

選定・お問い合わせガイド

ステップ 1: 容器の図面に従って、狭いベースと呼び径 50 / 75 / 100 / 125 / 150 mm を備えた GB/T 554 タイプ C 鋼製ダブルビットボラードを確認します。

ステップ 2: プロジェクトが GB/T 554-2008 に基づく古い標準の代替品であるか、GB/T 554-2023 / ISO 13795:2020 のレビューが必要な新しいプロジェクトであるかを確認します。

ステップ 3: 係留または曳航の義務、ロープのサイズ、ロープのリード角、意図した荷重方向、近くのチョックまたはフェアリード、ボラードが通常の係留または曳航の補助に使用されているかどうかを確認します。

ステップ 4: デッキの設置インターフェースを確認します: ベースの設置面積、溶接の詳細、デッキ プレートの厚さ、局所的な補強、利用可能なクリアランス、および造船所の設置方法。

ステップ 5: 材料要件を確認します: C-Mn 鋼、ステンレス鋼、または必要に応じて低温/砕氷船サービス用の特殊鋼。

ステップ 6: 表面処理を確認します: ショッププライマー、最終コーティングシステム、亜鉛メッキ仕上げ、鏡面/サテン研磨ステンレス鋼、またはその他のプロジェクトコーティング要件。

ステップ 7: 見積前に証明書の範囲を確認します: メーカー証明書、材料証明書、クラス証明書、溶接検査、NDT、立会人検査、またはその他のプロジェクト要件。

ステップ 8: 数量、容器のタイプ、設置図、配達先、配達希望日、および可能な場合は参考写真を提供します。

構造

2 つの垂直ボラード ビット |ナロー共通ベースプレート |強化接続構造 |溶接デッキインターフェース |ロープコンタクトヘッドの半径 |コンパクトなデッキ設置面積 |塗装または指定の表面処理

溶接、負荷経路、エンジニアリング上の利点

• タイプ C の狭底構造は、船舶レイアウトのデッキスペースが限られているものの、標準のダブルビットボラード構成が必要な場合でも、コンパクトな 2 ビット配置を提供します。

• 共通のベースプレートと強化された接続により、局所的なロープの力がデッキ構造に伝達されます。デッキの補強と溶接の詳細は造船所または設計事務所によって確認される必要があります。

• 丸いロープ接触領域は、鋭利な局所接触を減らし、係留中または曳航支援中の不必要なロープの摩耗を避けるために、整えて滑らかにする必要があります。

• SWL は、付属の GB/T 554 Type C 表および承認された船舶の係留 / 曳航の取り決めに従って処理する必要があります。ロープの切断荷重や試験荷重と混合しないでください。

• 更新プロジェクトの場合、タイプ C のナローベース形状、全長 L、ボラード直径 D、ベース幅 B、および高さ H を既存のデッキ配置と比較してから製作する必要があります。

• 材料トレーサビリティ、溶接品質、寸法検査、塗装検査、および認証範囲は、合意された注文およびプロジェクト承認手順に従って手配できます。

• 公開情報では GB/T 554-2023 が GB/T 554-2008 に置き換わったことが示されているため、最終データシートのリリース前に該当する標準年を確認する必要があります。

カスタム属性

• 標準: GB/T 554-2008 (提供されたデータによる) → 古い標準の代替品、または依然としてタイプ C の狭底ボラードを指定しているプロジェクトに使用します。

• 最新の規格チェック: 新しいプロジェクトについて GB/T 554-2023 が確認される → 公開規格情報には、GB/T 554-2023 が GB/T 554-2008 を置き換えると記載されています。

●タイプ：C型ナローベース→1枚のベースプレートにビット2個を備えたコンパクトなダブルビット車止め。

・呼び径：50 / 75 / 100 / 125 / 150mm → 船舶図面、SWLテーブル、ロープ配置、デッキスペースにより選定します。

• SWL: 13 / 18 / 25 / 34 / 43 kN → 付属のテーブルを使用して、荷重方向、デッキ補強、およびプロジェクト承認の根拠を確認します。

• 材質: C-Mn 鋼 / ステンレス鋼 / 特殊鋼は要確認 → 最終グレード、低温要件、認証範囲はプロジェクト仕様書に従う。

• 設置：デッキ溶接→脚の溶接、基礎準備、デッキ補強は承認図で確認してください。

• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー (参考) → 最終コーティング、亜鉛メッキ、または研磨は顧客の要求に従います。

• 証明書要件: 注文範囲に応じて利用可能 → 見積前にクラス検査と証明書レベルを確認する必要があります。

仕組み

係留索または曳航索がボラードに近づく → 承認されたロープリードに従ってロープが一方または両方のビットの周りを回転 → 局所的なロープの力がビット本体と補強されたベースプレートを介して伝達される → 溶接接続とデッキ補強が荷重​​を船舶構造に伝える → 設置後に塗装と検査が完了する

アプリケーション

小型船舶 |内陸水路船舶 |作業船 |ボート |港湾業務用船舶 |コンパクトなデッキ係留ステーション |軽牽引補助位置 |新築および代替プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、船級協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

絵と写真

よくある質問

Q1: GB/T 554-2008 は依然としてこのボラードの最新規格ですか?

A1: 公開規格情報によると、GB/T 554-2008 は GB/T 554-2023 に置き換えられました。船舶の図面でまだ GB/T 554-2008 Type C が指定されている場合は、代替要件またはプロジェクト固有の要件として検討できます。新しいプロジェクトの場合は、GB/T 554-2023 と ISO 13795:2020 のどちらを使用する必要があるかを確認してください。

Q2: SWLテーブルをそのまま牽引に使用できますか?

A2: 付属の表には、タイプ C ボラードの SWL 値が記載されています。実際の曳航または係留の使用については、ロープのリード角、荷重の方向、デッキの補強、溶接の詳細、プロジェクトの承認の根拠と照らし合わせて確認する必要があります。 SWL はロープ切断荷重や試験荷重と混合しないでください。

Q3: 見積前に必要な情報は何ですか?

A3：標準年式、C型ナローベース、呼び径、SWL要求、材質グレード、表面処理、数量、証明書要否、デッキ取付図、納入先、納期をご確認ください。

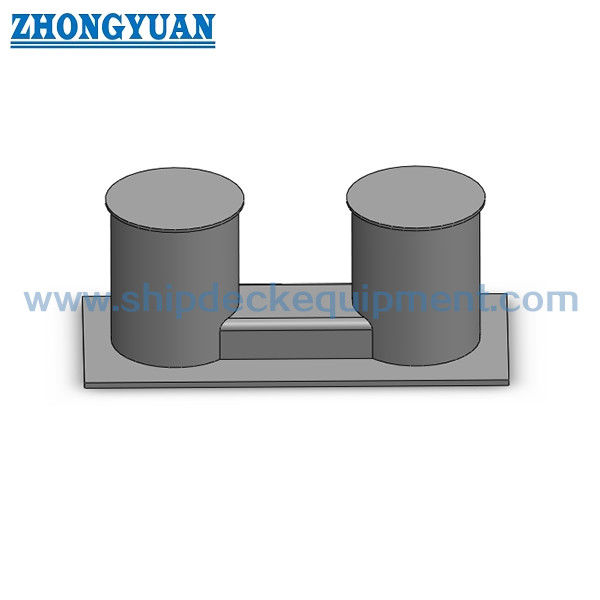

の図面 GB/T 554 タイプ C スチール ダブルビットボラード、ナローベース船舶牽引装置付き
