エンジニアリング船のための閉ざされたタイプ4ロール海洋フェアリード♪ CB 3015-1983タイプB 上下水平ロール配置

工作船用クローズドタイプ4ローラーマリンフェアリード | 工作船用CB 3015-1983 タイプ B 上下水平ローラー配置

製品概要

CB 3015-1983 タイプ B マリン フェアリードは、エンジニアリング船舶のデッキ配置用に開発されたクローズド タイプの 4 ローラー スチール ワイヤ ロープ ガイドです。 2 つの垂直ローラーと上部と下部の水平ローラーが密閉されたロープ通路を形成し、走行中のワイヤー ロープをさまざまなリード方向からガイドし、固定スチール エッジに対する直接の滑りを軽減し、ウインチ、牽引、位置決め、またはデッキ作業の作業中にロープをフェアリード開口部内に保持します。

典型的な船舶用途には、浚渫船、クレーン船、杭打ち船、エンジニアリングバージ、サルベージ船および作業船、およびスチールワイヤーロープデッキ機械を使用するその他の船舶が含まれます。フェアリードは受動的ガイドコンポーネントであり、牽引力を生成しません。したがって、最終的な選択では、ローラーの直径だけではなく、実際のワイヤー ロープ、ウインチ ラインの牽引力、ロープのリードと方向転換の角度、デューティ サイクル、ローラーの反力、取り付け構造、およびプロジェクトの検査要件を考慮する必要があります。

簡単な仕様

• 標準参照: CB* 3015-83 Type B → ユーザーが提供する寸法および配置の参照。タイプ B の配置と主な寸法については参照してください。

• ローラー配置: 垂直ローラー 2 個 + 上部水平ローラー 1 個 + 下部水平ローラー 1 個のクローズドタイプ配置 → ロープリードを多方向に変更するための密閉された 4 面のガイド開口部を作成します。

• 垂直ローラー直径 D: 100 ～ 300 mm → さまざまなワイヤロープおよびデッキレイアウト要件に対応する 5 次元モデルを提供します。

●水平ローラー径D1：85～250mm→ラインの上昇、下降、ガイド開口内での移動時の上下ロープ接触をサポートします。

• メインエンベロープ: L 540 ～ 1460 mm、B 340 ～ 900 mm、H 240 ～ 675 mm → 予備的な基礎スペース、アクセス、設置計画をサポートします。

• 材質: 指定された C-Mn 鋼、軟鋼、またはステンレス鋼 → 正確なグレード、ローラー構造、シャフト、ブッシュまたはベアリング、および材料のトレーサビリティには図面の確認が必要です。

• 表面処理: エポキシショッププライマーを 1 回塗布した Sa 2.5 までの研磨ブラスト洗浄、研磨、亜鉛メッキ、またはプロジェクト固有の仕上げ → 材料と容器のコーティングシステムに応じて選択します。

• 認証: プロジェクトの要件と合意された範囲に従って、メーカーの文書またはクラス関連の検査を手配できます。証明書は自動的に含まれるとは想定されていません。

主な技術パラメータ

CB* 3015-83 タイプ B 4 ローラーマリンフェアリードの主な寸法。寸法の単位は mm です。寸法文字は承認された標準図または一般図と併せて読む必要があります。

選定・お問い合わせガイド

ステップ 1:CB* 3015-83 タイプ B、必要なローラー直径 D、および 4 ローラー密閉配置が船舶のロープ配索図と一致するかどうかを確認します。

ステップ 2:スチール ワイヤ ロープのデータを提供します: 呼び径、構造、コア、撚り、グレード、最小破断荷重、動作条件、およびロープ メーカーの許容曲げまたは接触要件。

ステップ 3:機械と荷重ケースを確認します: 曳航ウインチ、位置決めウインチ、アンカーハンドリングまたはデッキ作業ウインチ、最大ライン牽引力、ブレーキ保持荷重、動作速度、動的係数、デューティサイクル、および方向転換角度。

ステップ 4:出入りするロープの方向、予想されるサイドリードと垂直リード、フェアリードの位置、利用可能なデッキまたはブルワークのスペース、隣接する機器の配置を提供します。

ステップ5:材料グレード、ローラ構造、シャフトとベアリングまたはブッシュの配置、潤滑方法、表面処理、取り付け形式、溶接またはボルトの詳細、支持構造の補強を確認します。

ステップ6:数量、証明書と検査範囲、NDTまたは負荷試験の要件、船舶の種類、船級協会の要件、納入先、納期、承認された図面または参考写真を確認します。

構造

クローズドロープ通路の配置 | 2 つの垂直スチール ローラー |上部水平ローラー |下部水平ローラー |ローラーシャフト |ベアリングまたはブッシュ |サイドフレームとクロスメンバー |取り付けベースまたは溶接サポート |指定どおりの潤滑と保持の配置

タイプ B の密閉構造は、タイプ A に比べてより密閉されたロープ経路を提供し、上部と下部の水平ローラーが垂直ロープの動きを制御します。

ワイヤーロープのガイド、設置、品質上の利点

• 4 つのローラーが密閉されたガイド開口部を形成します。垂直ローラーはサイドリードを制御し、上部ローラーと下部ローラーは上向きまたは下向きのリードによるロープの接触をサポートし、ロープが規定のルート内に留まるのを助けます。

• 転がり接触により、固定エッジ上の直接の滑りが軽減されますが、実際のロープ接触状態は、依然としてローラーの直径、溝またはバレルのプロファイル、ロープの張力、リード角、ローラーの回転、および表面の状態に依存します。

• ローラーの配置は、ロープが水平および垂直の角度を変えてフェアリードに近づいたり離れたりする可能性があるエンジニアリング船舶のレイアウトに適しています。承認された配置図では、通常のロープ パスと極端なロープ パスを定義する必要があります。

• 方向変更によるロープの張力は、接触するローラー、シャフト、ベアリングまたはブッシング、フレーム、取り付け溶接部またはボルト、および支持船体構造に反力を引き起こします。これらの反力は実際の荷重ケースから計算する必要があります。

• ローラーの表面には、鋭いエッジや有害な局所的な損傷がないようにしてください。シャフト、ベアリングまたはブッシング、シール、グリースポイント、リテーナー、および交換アクセスは、点検および保守のために確認する必要があります。

• 曳航またはその他の動的サービスの場合、過渡的なライン荷重、船舶の動き、衝撃荷重、動作限界、およびクラス要件が選択を左右する場合があります。製品は、記載されているロープの直径のみによって評価されるべきではありません。

• 材料、溶接、NDT、寸法検査、ローラーの回転チェック、コーティング、マーキング、および文書化は、承認された製造および検査計画に従う必要があります。

カスタム属性

• 標準: CB* 3015-83 タイプ B → 船舶または造船所によって指定された場合の寸法基準として使用します。現在の受け入れは確認されます。

• ローラー構成: 4 つのローラー→ 2 つの垂直ローラーと上下の水平ローラーにより、制御されたロープの通過が作成されます。

• 垂直ローラー直径 D: 100 / 150 / 200 / 250 / 300 mm → 付属の表からの暫定的なモデル指定。

・水平ローラ径D1：85 / 120 / 150 / 200 / 250mm → 対応する垂直ローラ型式に適合します。

• 適用可能なワイヤロープ直径: 付属の表による → 176 mm および 370 mm の入力は検証が必要であり、確認済みの値として扱うべきではありません。

●材質：C-Mn鋼/軟鋼/ステンレス鋼→正確な材種、製造方法、溶接性、軸材質、トレーサビリティを確認してください。

• 表面処理: Sa 2.5 ブラスト + エポキシショッププライマー / 研磨 / 亜鉛メッキ / カスタマイズ → 最終システムは材料と容器のコーティング仕様によって異なります。

• 荷重基準: 確認中 → ウインチのライン牽引力、ロープ MBL、リード角、動的係数、デューティ、ローラー反力、基礎設計データを提供してください。

• 証明書の要件: プロジェクトの範囲に応じて → メーカー証明書、材料証明書、検査報告書、またはクラス製品証明書を見積前に同意する必要があります。

仕組み

スチールワイヤーロープがフェアリードに接近 → ロープがリード角に応じて 1 つまたは複数の自由回転ローラーに接触 → 垂直および水平ローラーが方向を変えてロープの経路を封じ込める → ローラーシャフトとフレームが結果として生じる反力を船舶支持構造​​に伝達 → ロープはウインチ、曳航点、または甲板作業システムに続く

アプリケーション

浚渫船 |クレーン船 | クレーン船容器を積み上げる |エンジニアリングバージ | エンジニアリングバージサルベージ船および作業船 |牽引ワイヤールート |位置決めおよびデッキ作業ウインチ |海洋建設機械 |新築および代替プロジェクト

認定と利点

証明書と検査は、プロジェクト要件、合意された製造範囲、材料トレーサビリティ、試験計画、および船級協会の承認手順に従って手配できます。利用可能かどうかは、注文の確認とクラスの承諾によって決まります。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

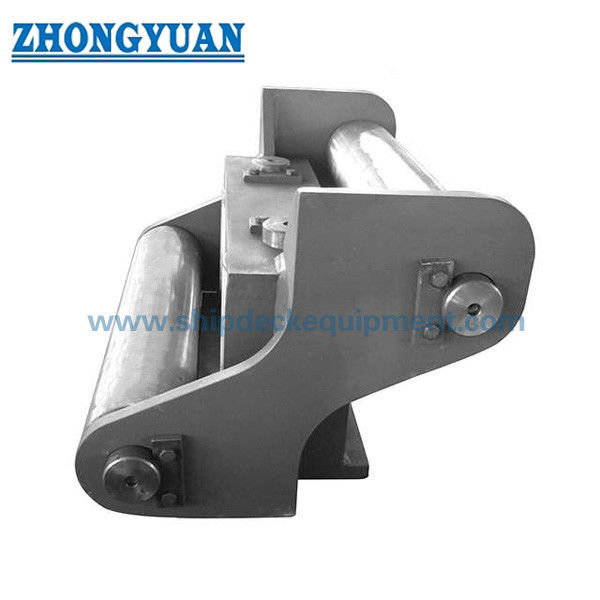

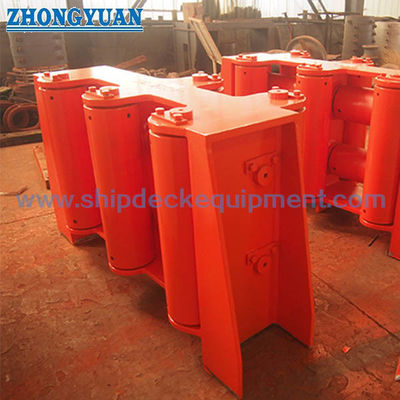

絵と写真

よくある質問

Q1: CB* 3015-83 タイプ B フェアリードの正しいサイズはどのように選択すればよいですか?

A1: 標準モデルとロープ径は予備選定にのみ使用してください。最終的な選択には、実際のロープの構造とMBL、最大ライン牽引力、ブレーキ保持荷重、水平および垂直リード角、方向転換角、デューティサイクル、ローラー反力、デッキ配置、および支持構造の計算が必要です。

Q2：タイプBはなぜ4本ローラーなのでしょうか？

A2: 2 つの垂直ローラーが左右の動きをガイドし、上下の水平ローラーが上下のロープの誘導を制御します。これらは一緒になって、複数の面で異なる可能性があるエンジニアリング船舶のロープルート用の囲まれた通路を形成します。

Q3: クラス証明書と負荷テストはすべてのフェアリードに含まれていますか?

A3: いいえ。メーカーの文書、材料証明書、NDT、ローラー回転検査、耐荷重試験、およびクラス認証は、合意されたプロジェクトの範囲によって異なります。必要な階級社会、負荷基準、試験方法、立会い、合否基準を見積前に確認する必要があります。
