溶接したSPM弓鎖ストッパー シャフチェーン・モアリング
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 材料: | 軟鋼、C-Mn鋼、高張力鋼、鋳鋼 | 取付タイプ: | 溶接取り付け |
|---|---|---|---|
| チェーンの呼び径: | 54～56mm、76～78mm | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、RINA、IRS、RSなど |
| ハイライト: | チェーン ストッパーを繋ぎ止めるOCIMF,一点係留のチェーン ストッパー,溶接されたチェーン・ケーブル ストッパー |
||
製品の説明
OCIMF推奨に準拠した溶接式SPMボウチェーンストッパー（チャフェチェーン係留用）
製品概要
OCIMFタイプのシングルポイント係留チェーンストッパーは、シングルポイント係留ホーサー配置においてチャフェチェーンを保持・固定するために使用される溶接取り付けデッキ金具です。通常、ボウフェアリード、係留ホーサー、チャフェチェーン、サポートブイ、ピックアップライン、および関連SPM係留機器とともにタンカーの船首エリアに配置されます。
このページは、公称チェーン径54～56mmおよび76～78mm、供給SWL値100tおよび200tの溶接取り付けチェーンストッパーに関するものです。SPM係留機器はタンカー係留の安全性に密接に関連しているため、最終的なチェーンサイズ、チャフェチェーンタイプ、SWLの定義、溶接基礎、デッキ補強、検査範囲、およびクラス承認手順は、承認された船舶配置およびプロジェクト仕様から確認する必要があります。
クイックスペック
- 製品タイプ：SPMチェーンストッパー → シングルポイント係留配置でOCIMFチャフェチェーンを保持するために使用されます。
- 取り付けタイプ：溶接取り付け → デッキ基礎、溶接詳細、および局所補強は図面で確認する必要があります。
- 公称チェーン径：54～56mmおよび76～78mm → タンカーSPMホーサーシステムに供給されるチャフェチェーンに応じて選択してください。
- 供給SWL範囲：100tおよび200t → プロジェクト承認済みの荷重基準を使用し、計算なしで試験荷重または破断荷重に換算しないでください。
- 主要寸法：L、B、H、H1、b → デッキスペース確認、基礎設計、および見積もり確認の主要値です。
- 材質オプション：軟鋼、C-Mn鋼、高張力鋼、鋳鋼 → 正確な材質グレードと部品構造は、製造前に確認する必要があります。
- 設置の焦点：溶接ベースとチェーン荷重経路 → 支持デッキ構造、基礎プレート、および溶接量はプロジェクトにとって重要です。
- 検査の焦点：材質トレーサビリティ、溶接品質、寸法検査、NDT、荷重検証、および注文範囲に応じたクラス立会。
主要技術パラメータ
| 公称チェーン 径（mm） |
SWL | 寸法（mm） | 重量 （KG） |
||||
| L | B | H | H1 | b | |||
| 54-56 | 100T | 1,336 | 474 | 631 | 481 | 400 | 488 |
| 76-78 | 200T | 1,800 | 640 | 850 | 648 | 540 | 1,421 |
選定・照会ガイド
ステップ1：OCIMFタイプSPMチェーンストッパーと必要な公称チャフェチェーン径（54～56mmまたは76～78mm）を確認してください。
ステップ2：SPMホーサー配置、チャフェチェーンタイプ、ボウフェアリード配置、およびチェーンストッパーが新造船、レトロフィット、または交換用であるかを確認してください。
ステップ3：荷重基準を確認してください：SWL、設計荷重、耐荷重、破断荷重、安全率、およびプロジェクト固有の計算またはクラス承認要件。
ステップ4：溶接取り付けの詳細を確認してください：デッキ位置、基礎タイプ、溶接詳細、ベース補強、周囲クリアランス、およびボウチョック/フェアリードとの関係。
ステップ5：材質グレード、鋳造または製作範囲、表面処理、コーティングシステム、NDT要件、および低温鋼または特殊鋼の要件（該当する場合）を確認してください。
ステップ6：見積もり前に証明書の範囲を確認してください：メーカー証明書、材質証明書、溶接記録、NDTレポート、荷重試験記録、クラス証明書、または立会検査。
ステップ7：数量、船種、目的地、必要な納期、設置図面、チャフェチェーン仕様、および参照写真（利用可能な場合）を提供してください。
構造
溶接取り付けベース | チェーンストッパー本体 | チャフェチェーン保持部 | 荷重支持ブラケット/チークプレート（確認要） | ロックまたは固定機構（確認要） | デッキ基礎インターフェース | 表面保護システム
係留、溶接、エンジニアリングの利点
- チェーンストッパーは、SPMホーサー配置でチャフェチェーンを保持し、溶接基礎を介して船舶構造に係留荷重を伝達するのに役立ちます。
- 供給される2つのチェーンサイズ範囲は、54～56mmおよび76～78mmのチャフェチェーンの一般的なプロジェクト選択ポイントをカバーしており、200tバージョンでは寸法と重量が大幅に増加します。
- チェーン荷重はストッパー本体、溶接ベース、および支持船体構造を介して伝達されるため、デッキ基礎の設計は重要です。局所補強は造船所または設計事務所によって確認されるべきです。
- チャフェチェーンの接触および保持部は、鋭い局所接触を減らし、正しいチェーン着座を確保するために、承認された図面に従って機械加工、整形、または仕上げを行う必要があります。
- 製品は高荷重SPMサービスで使用される溶接取り付け金具であるため、製造前に溶接準備、溶接量、フィットアップ制御、およびNDT範囲について合意する必要があります。
- 高張力鋼、鋳鋼、低温鋼、またはクラス立会が指定されている場合、材質トレーサビリティおよび検査記録はプロジェクト要件に従って手配できます。
- OCIMFの用語は慎重に使用する必要があります。この機器はOCIMFタイプのSPM配置用に供給できますが、最終的な承認は承認されたプロジェクト仕様、船舶配置、および適用されるクラス手順に依存します。
カスタム属性
- 製品タイプ：SPMチェーンストッパー → シングルポイント係留配置でチャフェチェーンを保持するための溶接デッキ金具。
- 適用システム：OCIMFタイプSPMホーサー配置 → 完全なホーサーおよびチャフェチェーン仕様で最終的な互換性を確認する必要があります。
- 公称チェーン径：54～56mm / 76～78mm → 輸出タンカー側で使用されるチャフェチェーンに応じて選択してください。
- SWL：供給時100t / 200t → 正確な定義、荷重試験、安全率、およびクラス承認基準を確認する必要があります。
- 取り付けタイプ：溶接取り付け → 基礎プレート、溶接詳細、およびデッキ補強は図面で確認する必要があります。
- 材質：軟鋼 / C-Mn鋼 / 高張力鋼 / 鋳鋼 → 正確なグレードと材質証明書の範囲は、見積もり前に合意する必要があります。
- 基礎オプション：オプションのベース基礎タイプ → プロジェクト図面の確認後にのみ使用してください。
- 表面処理：ブラストおよび海洋コーティングシステム（確認要） → 最終プライマー、DFT、トップコート、および修理手順はプロジェクト仕様に従います。
- 証明書要件：注文範囲に応じて手配可能 → クラス証明書、材質証明書、NDTレポート、および立会検査は、見積もり前に確認する必要があります。
仕組み
SPMホーサーがタンカー側のチャフェチェーンに接続 → チャフェチェーンがチェーンストッパーに着座・固定される → 係留荷重がチェーンからストッパー本体に伝達される → 荷重が溶接取り付けベースを介して補強されたデッキ基礎に伝達される → プロジェクト要件に従って検査とコーティングが完了
用途
SPMタンカー船首配置 | オフショア積卸しターミナル | CALM / シングルブイ係留システム | 輸出タンカー係留機器 | チャフェチェーン保持配置 | 新造船、レトロフィット、交換プロジェクト
認証と利点
証明書は、プロジェクト要件、検査範囲、材質トレーサビリティ、溶接検査、および分類機関の承認手順に従って手配できます。
認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。
6. カスタマイズ可能

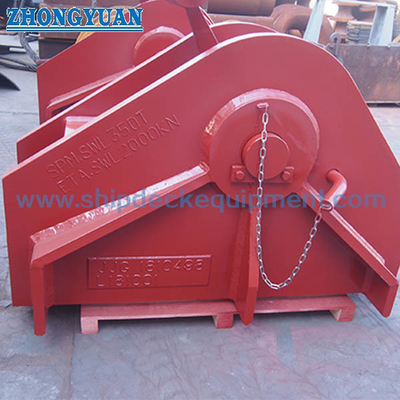

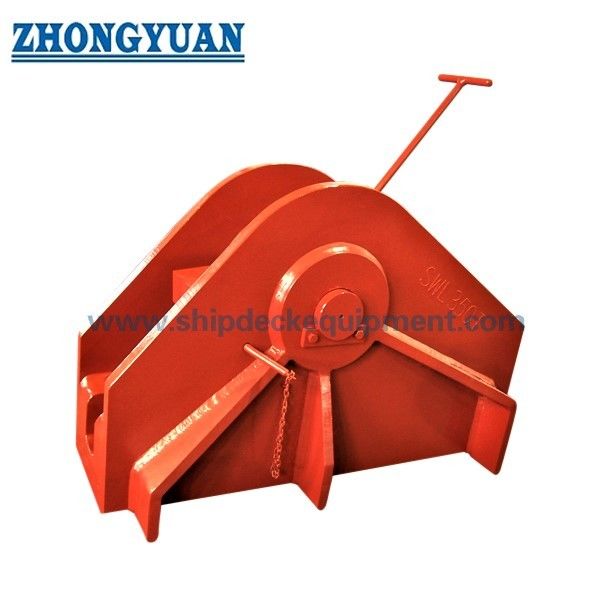

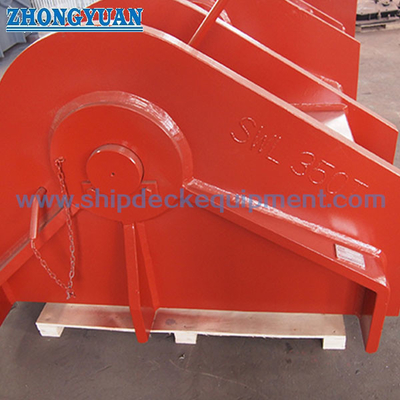

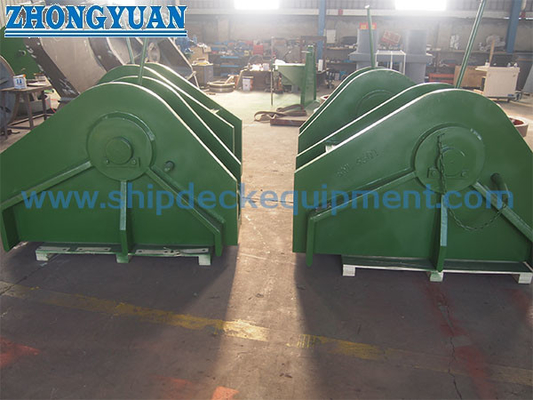

図面と写真
