溶接鋼 溶接鋼 厚底板付き 鋼筋のボリュード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準：: | ISO 13795:2020; | SWL範囲:: | 54KN-1401KN (1本のロープ使用); 49-948KN (2本のロープ使用); 383-15539KN (牽引) |
|---|---|---|---|
| 材料:: | 高張力鋼、ステンレス鋼、砕氷船用特殊鋼も供給可能です。 | 呼び径:: | 150～600mm。 |
| 重さ：: | 29～1391kg。 | 表面処理:: | S2.5 に砂吹き + エポキシショッププライマーの 1 層, 磨き, 振動, パーソナライズされた表面処理が可能です. |
| 分類証明書：: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど | ||
| ハイライト: | タイプBの海洋の係留のボラード,ISOの13795:2012の海洋の係留のボラード,装置を引くISO 13795の船 |
||
製品の説明

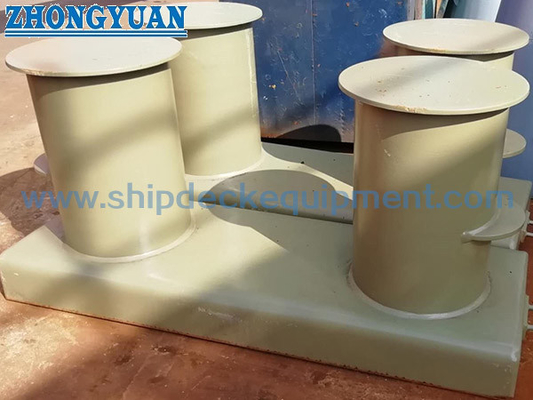

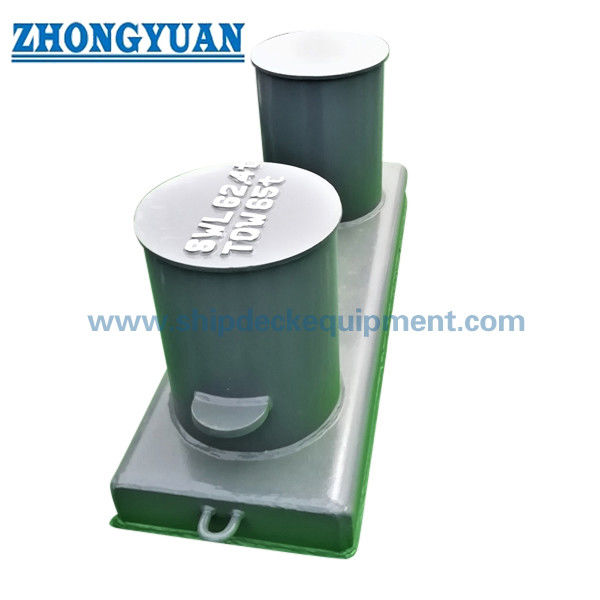

溶接鋼製ダブルビットボラード（広幅ベースプレート付）| ISO 13795 タイプB、船舶係留および曳航用
製品概要
ISO 13795 タイプB溶接鋼製ボラードは、係留および承認された曳航装置用の広幅ベースプレートを備えた船上ダブルビット継手です。船体デッキまたはエンジニアリングされた基礎に溶接され、ツインビットがロープの力を受け止め、拡大されたベースインターフェースが結果として生じる反力を強化された船体構造に伝達します。
供給範囲は公称サイズ150から600までをカバーし、いくつかの一般的なビット径でAおよびB容量バリアントを含みます。選択は、シングルロープまたはダブルロープ使用のフィギュア・オブ・エイト係留と、アイ・スプライス配置での曳航を区別する必要があります。表に記載されているSWLは供給データからの参照値です。最終的な荷重マーキング、デッキ補強、溶接詳細、ロープ配置、および証明書の範囲は、承認された船体図面およびプロジェクト要件に従う必要があります。
クイックスペック
- 製品タイプ：広幅ベースプレート付溶接鋼製ダブルビットボラード → 船舶係留およびプロジェクト承認済み曳航ステーション用のデッキ溶接フットプリントが拡大。
- 規格およびタイプ：ISO 13795:2020 タイプB → タイプBの形状、公称サイズ指定、溶接詳細、および係留/曳航用の個別のSWL列の参照。
- 公称サイズ範囲：150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → AおよびBの接尾辞は、同じ公称直径で異なる容量構造を示します。
- 係留SWL、シングルロープ使用：54～1,401 kN → 供給標準表に記載されているシングルロープフィギュア・オブ・エイト条件に適用。
- 係留SWL、ダブルロープ使用：49～948 kN → 専用のダブルロープ列を使用してください。値は合計したり、シングルロープ定格に置き換えたりしないでください。
- 曳航SWL：98～1,893 kN → アイ・スプライス曳航条件を分離し、曳航リード、動的負荷、基礎、および承認された船体配置の確認が必要です。
- 設置：デッキ溶接広幅ベースプレート → 生産前に、局所的なデッキ厚さ、支持構造、溶接手順、荷重方向、および検査アクセスを確認する必要があります。
- 材質および仕上げ：Sa 2.5ブラストおよびエポキシショッププライマーを基準とした溶接可能な造船用鋼 → ステンレス鋼、低温鋼、亜鉛めっき、または特殊コーティングにはプロジェクト固有の確認が必要です。
主な技術パラメータ
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
選択と問い合わせガイド
ステップ1：ISO 13795 タイプB（広幅ベースプレート付）を確認し、承認された船体係留および曳航配置から公称サイズ/A-Bバリアントを選択してください。
ステップ2：運用上の負荷を個別に指定してください：シングルロープ係留、ダブルロープ係留、アイ・スプライスによる曳航、またはプロジェクトで定義された組み合わせ。必要なSWL、ロープタイプ、ロープ径、ロープMBL、締め付け方法、および予想されるリード方向を提供してください。
ステップ3：デッキプラン、設置位置、基礎および補強図面、デッキプレート厚さ、利用可能なクリアランス、および必要な荷重伝達方向を提供してください。広幅ベースプレートは構造基礎のチェックに代わるものではありません。
ステップ4：溶接可能な材質グレード、最低設計温度、靭性要件、ステンレス鋼または耐氷クラスのオプション、材質トレーサビリティ、およびプロジェクトが低温衝撃試験を必要とするかどうかを確認してください。
ステップ5：引用前に、溶接詳細、WPS/PQR、NDT範囲、寸法検査、SWLマーキング、メーカー文書、クラス検査、および証人または承認の要件を確認してください。
ステップ6：表面処理、プライマーおよび最終コーティングシステム、数量、船種、新造または交換ステータス、納入先、必要な納期、および参照図面または写真を確認してください。
構造
ツイン円筒ビット | 広幅溶接ベースプレート | トップクローズプレート | サイズに応じた内部/外部支持プレート | 丸みを帯びたロープ接触面 | デッキ溶接インターフェース | SWLマーキングエリア | プロジェクト指定コーティング
係留、曳航、溶接およびエンジニアリングの利点
- 広幅タイプBベースプレートは、狭幅ベース構成よりも大きな溶接インターフェースを提供し、継手の反力を支持デッキエリアに分散させるのに役立ちます。周囲のデッキ構造には、引き続きプロジェクト固有の強度検証が必要です。
- 個別のシングルロープ、ダブルロープ、および曳航SWL列は、異なる締め付け配置の正しい選択をサポートし、最大の曳航値を普遍的なボラード定格として扱うリスクを軽減します。
- 同じ公称直径でのAおよびBバリアントは、異なるプレート厚さ、溶接脚長、および参照SWLを使用しており、直径だけでなく容量クラスを選択できます。
- 丸みを帯びたビット表面、トップトランジション、およびロープ接触エッジは滑らかに仕上げられ、合成係留ロープまたは曳航ロープを摩耗させる可能性のある有害な溶接スパッタ、鋭いエッジ、またはコーティングの不規則性がないようにする必要があります。
- 溶接量と接合部の形状は、承認された設計に従う必要があります。同等の強度/溶接量がプロジェクト溶接手順の下で実証され、受け入れられた場合にのみ、異なる溶接方法を検討できます。
- 材質グレード、溶接性、熱入力、ひずみ制御、およびNDTは、厚いAバリアント構成、および低温または耐氷クラスプロジェクトにとって重要です。
- 継手、広幅ベースプレート、デッキインサート、および補強は、孤立したカタログコンポーネントとしてではなく、1つの荷重伝達システムとしてレビューする必要があります。
カスタム属性
- 規格：ISO 13795:2020 → 制御された規格コピーおよびプロジェクト仕様が最終寸法、荷重注記、マーキング、および受け入れを規定します。
- タイプ：タイプB → より大きなデッキ接続フットプリントのための広幅ベースプレート付き溶接ダブルビットボラード。
- 公称サイズ：150～600 → リストされている場合はAまたはB接尾辞を含む完全な指定を選択してください。
- 係留荷重基準：フィギュア・オブ・エイト締め付け、シングルロープまたはダブルロープ使用 → 対応するSWL列を選択し、表の値は結合しないでください。
- 曳航荷重基準：アイ・スプライス配置 → 曳航SWLは個別の条件であり、曳航リードと船体構造設計の確認が必要です。
- 材質：溶接可能な造船用鋼 / 高張力鋼 / ステンレス鋼 / プロジェクト指定低温鋼 → 正確なグレードとコンポーネントスケジュールを確認する必要があります。
- 設置：デッキ溶接広幅ベースプレート → 基礎、補強、溶接詳細、荷重方向、および検査アクセスは、承認された船体設計の一部です。
- 表面処理：Sa 2.5ブラストプラスエポキシショッププライマーを基準 → 最終コーティングは船体仕様に従います。研磨仕上げはステンレス鋼に適用され、亜鉛めっきはサイズと製造の実現可能性によります。
- 証明書要件：注文範囲に応じて利用可能 → 材質証明書、メーカー文書、クラス検査、および証人検査は、指定されない限り自動ではありません。
仕組み
1つまたは2つの係留ロープが承認されたフィギュア・オブ・エイト配置で締め付けられるか、または船体曳航計画に従って曳航アイ・スプライスが係合されます → ロープ張力がツインビットにかかります → ビット構造と広幅ベースプレートが反力を分散します → 溶接、デッキインサート、および補強が荷重を船体構造に伝達します
用途
船舶係留ステーション | 港湾曳航装置 | 曳船 | 作業船 | 貨物船 | タンカー | 研究船 | 承認された低温設計の対象となる耐氷船 | 新造およびエンジニアリングされた交換プロジェクト
認証と利点
証明書、材質トレーサビリティ、検査記録、計算レビュー、およびクラス検査は、プロジェクト要件、承認図面、試験/検査範囲、および分類societyの手順に従って手配できます。
認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。
図面と写真
よくある質問
Q1：ISO 13795 タイプBとタイプAの実際の違いは何ですか？
A1：タイプBは広幅ベースプレート配置によって識別されます。より大きな基礎インターフェースは、より広い溶接フットプリントと異なる荷重伝達形状を提供できますが、デッキインサート、補強、溶接、および荷重方向のチェックの必要性を排除するものではありません。船体図面には、必要なタイプが指定されている必要があります。
Q2：曳航SWLを係留SWLとして使用できますか、またはダブルロープの値を合計できますか？
A2：いいえ。表は、シングルロープ係留、ダブルロープ係留、および曳航の個別の荷重条件を提供しています。承認されたロープ配置に対応する列のみを使用してください。プロジェクト設計とクラス承認が明示的に許可しない限り、ダブルロープの値を合計したり、曳航値を係留値に置き換えたりしないでください。
Q3：引用前にどのような情報が必要ですか？
A3：ISO 13795 タイプB、完全な公称指定、必要な係留/曳航負荷、SWL、ロープ詳細とMBL、ラインリード、デッキ基礎図面、材質と最低温度、コーティング、WPS/NDT範囲、クラス要件、数量、納入先、および納期を確認してください。
