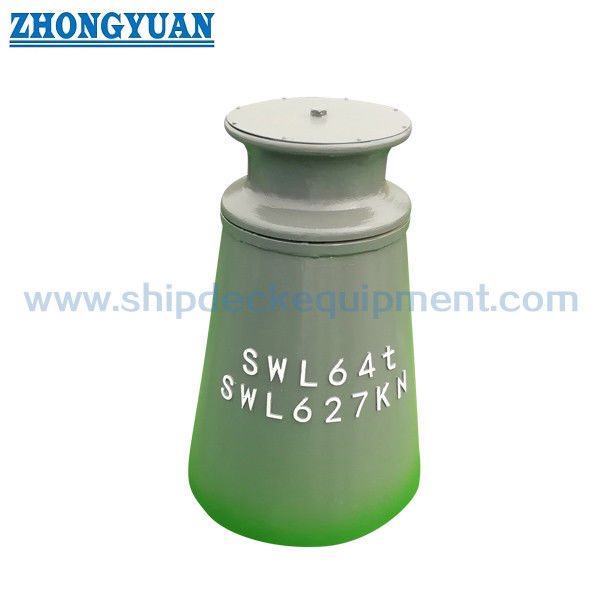

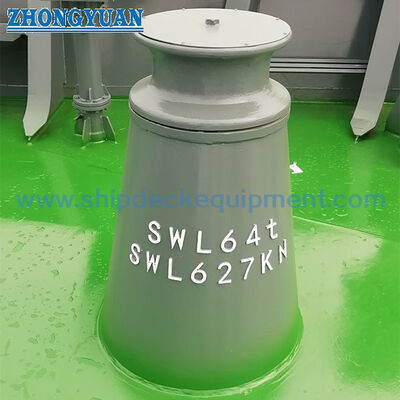

ペデスタルローラーフェアリード（クリート付き）| CB/T 436 タイプB（船舶係留用）

クリート付きペデスタル ローラー フェアリード | CB/T 436 船舶係留用タイプB

製品概要

クリート付き CB/T 436 タイプ B ペデスタル ローラー フェアリードは、船のデッキ ステーションで係留または曳航ラインのリードを制御するために使用される、デッキに取り付けられたシングル ローラー ロープ ガイドです。回転ローラーは CB/T 3861 標準ローラーとして指定されており、台座とクリートタイプのロープ制御構造がライン経路をサポートし、局所的な反応をデッキ基礎に伝達します。

付属の製品範囲は、公称ローラー直径 150 ～ 450 mm をカバーしており、ファイバー ロープ、マリナ ロープ、および 6×24 または 6×37 スチール ワイヤ ロープの参考ロープ サイズも含まれています。これらのロープのサイズは参考互換性データであり、フェアリード SWL やロープの破断荷重ではありません。最終的な選択では、プロジェクトの設計荷重、ラインの方向、デッキ補強、溶接の詳細、ローラーの回転、シャフトとベアリングの配置、材料の割り当て、コーティングシステム、クラス検査範囲も確認する必要があります。

簡単な仕様

• 製品タイプ: 台座に取り付けられたクリート付きシングルローラー フェアリード → 制御されたデッキ リード位置にラインをガイドします。
• 標準とタイプ: CB/T 436-2000 タイプ B → 付属構成は CB/T 3861 標準ローラーを使用します。
• 公称ローラー直径: 150 ～ 450 mm → 最初のサイズの選択は、ロープの種類、ロープの直径、容器の配置、および承認された図面に従います。
• 参照ロープ範囲: ファイバー ロープ 32 ～ 80 mm、マリナ ロープ 45 ～ 95 mm、および構造に応じたスチール ワイヤ ロープ範囲 → 参照のみであり、宣言された SWL ではありません。
• ローラー重量: 24.8 ～ 310.0 kg → シャフトサポート、取り外しアクセス、取り扱い、およびメンテナンス計画に関連します。
• ペデスタル重量: 129 ～ 452 kg → 輸送、デッキ基礎、溶接手順、および設置の取り扱いに関連します。
• 製造上の焦点: スムーズな溶接移行、ドレスアップされたロープ接触面、ローラーの位置合わせ、および自由回転 → 局所的な摩耗とラインの擦れを軽減します。
• 荷重基準: 付属のパラメータ表に SWL が含まれていない → 設計荷重、ライン角度、支持床版強度、および認証範囲はプロジェクトごとに確認する必要があります。

主な技術パラメータ

選定・お問い合わせガイド

ステップ 1: CB/T 436-2000 Type B を確認し、容器の図面に従って CB/T 3861 ローラーの公称直径を 150 ～ 450 mm から選択します。

ステップ 2: ロープのタイプ、ロープの構造、ロープの直径、ロープ MBL、動作ライン負荷、および予想されるライン速度を入力します。付属のロープ テーブルは、最初の互換性チェックのみに使用してください。

ステップ 3: ラインの進入方向と離脱方向、予想されるサイドリード、デッキの位置、近くの機器のクリアランス、およびクリートタイプのロープ制御機能の意図された機能を確認します。

ステップ 4: 製造前に、ペデスタル基礎、デッキ補強、溶接の詳細、ローラーの中心線、シャフトの取り外しスペース、潤滑アクセス、および検査アクセスを確認します。

ステップ 5: 台座、ローラー、シャフト、クリート、回転インターフェイスの正確な材質を確認します。リストされているすべての材料オプションがすべてのコンポーネントに適用されると想定しないでください。

ステップ 6: 表面処理、数量、クラス協会の要件、検査および試験範囲、材料証明書、目的地、所要納期を確認し、標準図面、GA 図面、または入手可能な場合は参考写真を提供します。

構造

シングル CB/T 3861 ローラー |台座支持構造 |クリート式ロープコントロール機能 |ローラーシャフトと回転インターフェース |デッキ溶接ベース |滑らかなロープ接触面 |潤滑アクセスを確認する |指定塗装システム

ロープの誘導、製造、設置の利点

• 回転ローラーは転がり接触でラインの方向を変えるため、固定刃に比べて滑り摩擦や局所的な摩耗を軽減します。
• クリートタイプの機能は、シングルローラーの周りのラインの位置を制御するのに役立ちます。標準の図面と船舶の設計によって確認されない限り、ボラード、ビット、またはその他の専用のライン固定金具を置き換えるものとみなすべきではありません。
• ファイバー、マリナ、6×24、および 6×37 ワイヤ ロープのローラー直径範囲と個別の参照表は、公称直径だけではなく、実際のライン構造に基づいた最初の選択をサポートします。
• 溶接面、ローラーエッジ、およびロープ接触移行部は、鋭利な接触を軽減し、ラインを保護するために滑らかに研磨および仕上げる必要があります。
• ローラー シャフトの位置合わせと回転インターフェイスは、ローラーが局所的な拘束なしに意図したライン パスの下で自由に回転するように制御する必要があります。
• 台座はフェアリードの反応をデッキ構造に伝達します。デッキ補強、溶接サイズ、荷重方向、および現地の構造承認は、船舶固有のエンジニアリング項目のままです。
• 亜鉛メッキまたはステンレス鋼仕上げは、選択したコンポーネント材料、シャフトの取り付け、回転面、および造船所の溶接インターフェースと互換性がある場合にのみ適用する必要があります。

カスタム属性

• 標準: CB/T 436-2000 → クリート付きタイプ B シングルローラー フェアリードの標準指定を提供します。
• タイプ: タイプ B → 提供された製品情報に従って、CB/T 3861 標準ローラーで構成されます。
• ローラー径：150 / 200 / 250 / 300 / 350 / 400 / 450 mm → ロープデータ、ラインパス、設置スペース、承認船舶図面により選択します。
• ロープ参照: ファイバー / マリナ / 6×24 SWR / 6×37 SWR → 参照直径の互換性のみ。定格荷重ではありません。
• 荷重定義: プロジェクト設計荷重を確認する → 付属の表にはフェアリード SWL が提供されていません。
• 材質：軟C-Mn鋼 / ステンレス鋼 / 鋳鋼 / 鋳鉄 オプション記載 → 各部品の正確な材料配分は確認が必要です。
• 施工：デッキ溶接台座→基礎、鉄筋、溶接手順、位置合わせ、アクセスは図面にてご確認ください。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー (参考) → 亜鉛メッキまたはその他のコーティングは、プロジェクトおよびコンポーネントの互換性要件に従います。
• 証明書の要件: プロジェクトの範囲に応じて利用可能 → 材料のトレーサビリティ、メーカーの文書、クラス検査、および立会人テストについては、見積もりの​​前に同意する必要があります。

仕組み

係留または曳航ラインがフェアリードに近づく → ラインが回転する単一ローラーに接触する → ローラーの回転がラインの方向の変化をガイドし、滑り接触を軽減する → クリートタイプの機能が横ラインの位置を制御するのに役立つ → 反応がペデスタルと溶接されたベースを通って強化されたデッキ構造に伝達される

アプリケーション

船舶係留ステーション |承認された牽引ラインのガイド位置 |タグボート |作業船 |内航船 |内陸船舶 |サービス船 |新築および代替プロジェクト

認定と利点

材料証明書、メーカー文書、寸法記録、検査報告書、授業立会い、その他の証明書は、プロジェクト要件と合意された注文範囲に応じて手配できます。証明書の入手可能性は、材料のトレーサビリティ、検査手順、テスト要件、およびクラスの承認に左右されます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

絵と写真

よくある質問

Q1: 正しいローラー径はどのように選択すればよいですか?

A1: 船舶の図面、ラインの種類、ロープの構造、ロープの直径、操作リードの方向、および利用可能なデッキスペースを使用して、公称ローラー直径を選択します。参照ロープ表は最初の選択をサポートしますが、荷重計算や承認された配置図に代わるものではありません。

Q2: クリート機能をメインライン固定ポイントとして使用できますか?

A2: このようなことは想定すべきではありません。クリートタイプの機能は、フェアリードのロープ制御装置の一部です。ライン確保義務は、公式の標準図面、設計荷重、船舶の係留または曳航計画、および船級承認から確認する必要があります。

Q3: 見積前に必要な情報は何ですか?

A3: 規格と種類、ローラー径、ロープの種類とサイズ、ロープMBL、設計ライン荷重、ライン方向、設置位置、デッキ基礎、材料配分、シャフトと回転配置、表面処理、証明書範囲、数量、仕向地、納期を確認し、船舶図面または参考資料を提供します。
