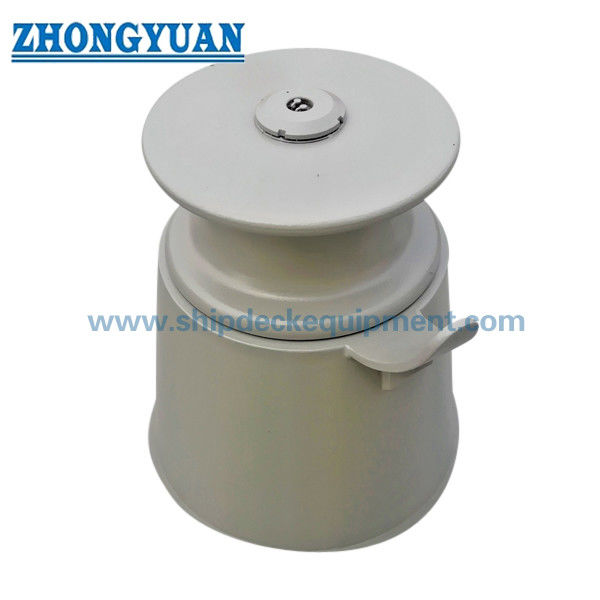

円錐台座ローラーフェアリード | DIN 81907 フォーム B、80 ～ 320 kN

円錐台座ローラーフェアリード | DIN 81907 フォーム B、80 ～ 320 kN

製品概要

DIN 81907 フォーム B ペデスタル ローラー フェアリードは、円錐形のデッキペデスタルに取り付けられた単一の垂直ローラー アセンブリです。これは、係留ラインやワーピングラインを高いデッキレベルでガイドするために使用され、固定エッジに対して継続的に滑り接触することなくラインの方向を変えるのに役立ちます。回転ローラーと滑らかなロープ接触面により、ラインが近くのデッキ構造物に当たらないようにしながら、局所的な摩耗を軽減します。

Form B は円錐台座構成であり、円筒形の Form A の構成とは異なります。提供されたパラメータ表に基づいて、フォーム B は公称番号 8、12、20、および 32 で利用可能であり、記載された SWL 値は 80 ～ 320 kN であり、いくつかの台座高さのオプションがあります。選択には、ラインの種類と直径、ロープ MBL、リード方向、台座の高さ、基礎の形状、デッキ補強、溶接の詳細、ローラーの材質、ベアリングまたはブッシュの配置、潤滑、コーティング システム、および必要なクラスの検査範囲を考慮する必要があります。

簡単な仕様

• 製品タイプ: シングルローラーペデスタルフェアリード → 係留ラインまたはワーピングラインを高めのデッキ位置に誘導および方向変更します。
• 標準と形式: DIN 81907:1997-12 形式 B → 円錐台座構成。 DIN Media は、このエディションを現在のペデスタル フェアのリード標準として挙げています。
• 参照ローラー規格: DIN 81906:1999-05 → 関連するワーピング / ペデスタル ローラー シリーズの現在の DIN 参照。
• フォーム B の公称範囲: 8 / 12 / 20 / 32 → 付属の表内の小さい公称番号 1 / 2 / 3 / 5 は、このページではなくフォーム A に属します。
• SWL 範囲: 80 ～ 320 kN → 付属のテーブルから SWL を取り付けます。それはロープ MBL ではなく、吊り上げ定格でもありません。
• ペデスタル高さのオプション: 公称番号に応じて 800 ～ 1400 mm → ローラーの中心線を容器のデッキとロープ リードの配置に一致させることができます。
• 材質オプション: 注文に応じたローラー材質の鋼製台座 → 精密鋳鋼、ダクタイル鋳鉄、ステンレス鋼、車軸、ブッシュ、軸受の材質は確認が必要です。
• 表面処理: Sa 2.5 ブラスト + 参考としてエポキシ ショップ プライマー コート 1 回 → 最終コーティング、亜鉛メッキ、または研磨ステンレス仕上げは、承認されたプロジェクト仕様に従います。

主な技術パラメータ

DIN 81907 円錐台座ローラー フェアリードのメイン フォーム B 選択寸法。特に明記しない限り、寸法は mm 単位です。記号 d4、d5、および f は、提供されたパラメータ表に従っており、製造前に承認された図面と照合する必要があります。

選定・お問い合わせガイド

ステップ 1: DIN 81907 Form B を確認し、必要な取り付け SWL および船舶の係留配置に従って、呼び番号 8、12、20、または 32 を選択します。

ステップ 2: ペデスタルの高さ h と必要なライン中心線の高さを確認して、ローラーが出入りするロープの経路と位置を合わせます。

ステップ 3: ロープの種類、ロープの直径、ロープ MBL、予想されるリード角、および予定されている係留 / ワーピング義務を入力します。曳航の使用については、承認された船舶の取り決めによって別途確認する必要があります。

ステップ 4: ローラー、台座、車軸、ブッシュまたはベアリング、潤滑、および材料要件 (該当する場合はステンレスまたは低温材料を含む) を確認します。

ステップ5：基礎寸法、床版補強、溶接内容、荷重方向、塗装方式、検査方法、船級協会の要求事項を確認します。

ステップ 6: 数量、配達先、配達所要時間、船舶の種類、設置図、および可能な場合は参考写真を提供します。

構造

DIN 81906 垂直ローラー |ローラーアクスルとブッシュ/ベアリングの配置 |円錐形B台座 |溶接床版基礎インターフェイス |滑らかなロープ接触面 |潤滑とメンテナンスのポイント |プライマーまたは指定の表面処理を購入してください

ローラー、基礎、エンジニアリングの利点

• 円錐形のフォーム B 台座は、ローラーの位置を高くするための下部支持領域が広くなり、容器の配置に円筒形のフォーム A 構造ではなく先細の台座が必要な場合に選択されます。
• 隆起した垂直ローラーはラインの水平方向のリードを変更しながら、デッキの端、防波堤構造、および近くの付属品からロープを遠ざけるのに役立ちます。
• 自由に回転するローラーにより、接触面の滑り摩擦が軽減されます。アクスルのアライメント、ブッシュまたはベアリングの取り付け、潤滑、およびメンテナンスへのアクセスは、生産およびサービス中に管理する必要があります。
• ペデスタルと高さの複数の組み合わせにより、ローラーの中心線を実際のデッキのレイアウトと調整できますが、高さはラインの角度と周囲の係留配置とともに選択する必要があります。
• 台座ベースはフェアリードの反応を船の構造に伝達します。デッキ基礎、補強、溶接の詳細、および許容荷重方向は、造船所または設計事務所によって検討される必要があります。
• プロジェクトの検査計画と合意された注文範囲で指定されている場合、FEA レビュー、荷重テスト、NDT、材料トレーサビリティ、および授業立会いを手配できます。

カスタム属性

• 規格: DIN 81907:1997-12 → 台座フェアリードの現行 DIN 版。
• 形状: 形状 B の円錐台座 → 円筒形状の形状 A とは異なります。
• 呼び番号: 8 / 12 / 20 / 32 → 付属の寸法表で特定されるフォーム B の範囲。
• SWL: 80 / 120 / 200 / 320 kN → 継手の定格を選択に使用します。ロープ MBL や吊り上げ能力を代用しないでください。
• ローラー規格: DIN 81906:1999-05 → ローラーの正確なサイズと材質は、呼び番号と承認された図面によって確認する必要があります。
• 設置：デッキ溶接基礎→台座、デッキ補強、溶接準備、荷重方向は図面の検討が必要です。
• 材質：部品ごとに確認→台座、ローラー、アクスル、ブッシュ/ベアリング、低温要件により異なる材質仕様を使用する場合があります。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマーを参照 → 最終コーティング、亜鉛メッキ、またはステンレス仕上げはプロジェクトの要件に従います。
• 証明書の要件: 注文範囲に応じて利用可能 → クラス証明書、メーカー証明書、材料証明書、NDT、または立会人試験については、見積前に同意する必要があります。

仕組み

係留またはワーピングラインがペデスタルフェアリードに近づく → ラインが垂直ローラーに接触 → ローラーが回転し、必要なデッキ高さでラインの向きを変える → 反力が円錐形のペデスタルを通って補強されたデッキ基礎に伝達される → ローラー、車軸、潤滑、溶接、およびコーティングが使用中に検査される

アプリケーション

外航船 |内陸船舶 |タグボート |作業船 |貨物船 |係留およびワーピングステーション |レイズドデッキのライン配線位置 |新築および代替プロジェクト |船舶設計で指定されている場合、承認された曳航索誘導位置

認定と利点

証明書と検査書類は、プロジェクト要件、合意された材料トレーサビリティ、試験範囲、船級協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

絵と写真

よくある質問

Q1: DIN 81907 フォーム A とフォーム B の違いは何ですか?

A1: フォーム A は円筒形の台座を使用しており、付属の表に示されているより広い公称範囲をカバーします。フォーム B は円錐形の台座を使用しており、このページでは、台座と高さの組み合わせがより高い公称番号 8、12、20、および 32 に限定されています。

Q2: 80 ～ 320 kN SWL 値はロープ MBL または吊り上げ能力として使用できますか?

A2: いいえ。値は、付属の DIN 81907 テーブルからの SWL 数値を当てはめたものです。ロープ MBL、動作荷重、リード角、安全率、デッキ基礎、プロジェクトの承認を個別に確認する必要があります。フェアリードはリフティング製品ではありません。

Q3: 見積前に必要な情報は何ですか?

A3: フォームBの呼び番号、SWL、ペデスタルの高さ、ロープの種類と直径、ロープMBL、ラインの方向、容器の種類、各コンポーネントの材質、ブッシュまたはベアリングの要件、潤滑、表面処理、デッキ基礎図面、証明書の範囲、数量、仕向地、所要納期を確認します。

                                                                            DIN 81907 フォーム B 鋳造ローラー台座フェアリード船舶牽引装置の図面
