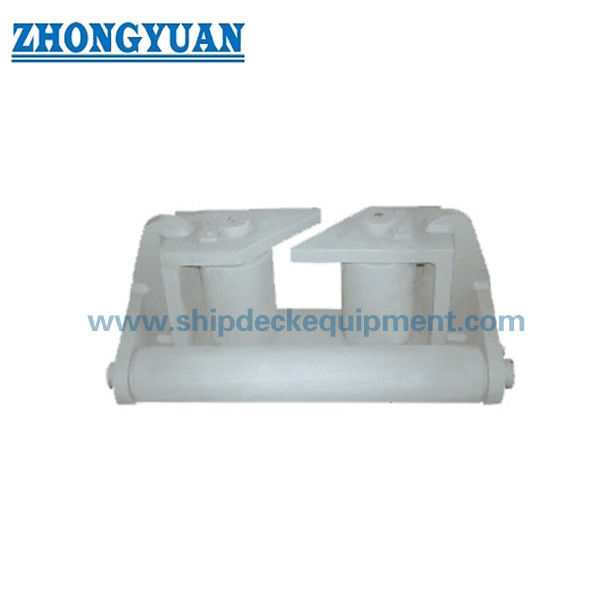

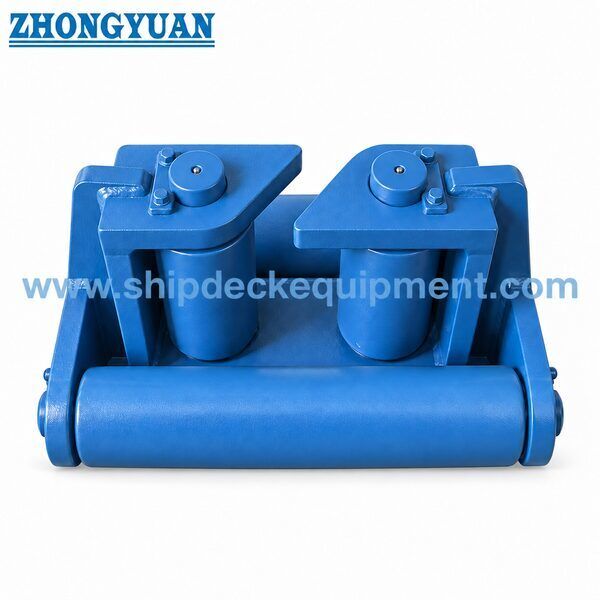

オープンタイプ四連ローラー船舶用フェアリード（工船用）| CB 3015-1983 タイプA 下部水平ローラー配置

エンジニアリング船のためのオープンタイプ4ロール海洋フェアリード♪ CB 3015-1983タイプA 下の水平ロール配置

製品概要

The CB 3015-1983 Type A engineering vessel fairlead is an open-type roller-guidance assembly used to control the path of steel wire rope or another project-specified line at an engineering vessel rope-lead position導向型開口を形成するために,垂直ロールと水平ロールを2つ使用し,固定鋼の縁に対する滑り接触を減らす一方で,ラインの方向を変えるのを助けます..

サイズ範囲は垂直ロール直径Dから100mmから300mm,基準鋼鉄ロープ直径から19.5mmから56mmに基づいています.選択は,船の牽引または泊まりの配置と調整されるべきですライン構造,鉛の角度,プロジェクト設計負荷,マウント基盤,ロール材料,シャフト配置,潤滑方法,コーティングシステム,検査範囲.標準:CB 3015-1983型A.

速やかな仕様

• 製品タイプ: エンジニアリング船 四ロールフェアリード → 制御されたロール開口を通って牽引または固定ラインを導きます.それはウィンチまたはリフティング装置ではありません.
• 規格とタイプ: CB 3015-1983 Type A → Type A の配置,サイズ指定,主要な寸法に関する参照
• ローラー配置: 2つの垂直ローラー + 2つの下方水平ローラー → 2つの上部ロープを便利に挿入することで制御ロープガイドをサポートする
• 垂直ロール直径 D: 100 / 150 / 200 / 250 / 300 mm → オプションと図の確認のための主要なモデル指定.
• ローラー直径D1: 85〜250mm →型Aフレームとロープ接触幾何学に調整
• 適用可能な鋼筋ロープ直径: 19.5〜56mm,参照 →最終適性,ロープの構造,リード角度,プロジェクト負荷ベースに依存します.
• メインエンベロープ: L 540 〜 1460 mm, B 340 〜 900 mm, H 240 〜 620 mm → 甲板や防壁の配置および設置スペースのチェックに使用されます.
• 材料と仕上げ:C-Mn鋼,柔らかい鋼,不?? 鋼,ブレーシングとエポキシ工場プライマー,磨き,ガルバン化,プロジェクトコーティング → 正確なコンポーネント材料と仕上げは生産前に確認する必要があります.

主な技術パラメータ

タイプA 主要選択と封筒の寸法 異なることが記載されていない限り,寸法はミリメートルで示される.

選択と調査ガイド

ステップ1: CB 3015-1983型Aを確認し,容器図と必要なロール開口に応じてモデルD100,D150,D200,D250またはD300を選択します.

ステップ2:鋼鉄ロープの直径,ロープの構造,最小屈曲要求,作業ラインの方向,および予想されるリードアングルを確認します.基準ロープ直径は,製品SWLまたはMBLとして扱われてはならない..

ステップ3: 設置位置,利用可能なスペース,設置穴の配置,基礎または局所強化,およびフェアリードが新築または代替プロジェクトであるかどうかを確認します.

ステップ4: フレーム,ロール,シャフト,ブッシュ,ベアリングの部品材料の分割と,潤滑と保守の要件を確認する.

ステップ5: 表面処理,最終コーティング,材料の追跡可能性,階級社会への関与,検査の目撃,証明書の範囲を報じられる前に確認します.

ステップ 6: 量,容器種類,申請,図面または写真,配送目的地,必要な配送時間,および交換可能な代替品の要求事項を提示する.

構造

Open rope insertion arrangement | Two vertical rollers | Two lower horizontal rollers | Roller shafts | Side and support frame | Mounting-hole interface | Guided rope opening | Protective surface treatment

A型開いた構造はロープ操作の便利さを向上させ,ロープはローラー配置によって導かれる前に上部の開口から配置できる.

ローラー 誘導 設置 品質 利点

• 4面のロール配置は,水平方向と垂直方向の両方の変化が起こる線を導いて固定された鋼の開口に対する直接滑り方を減らすことができます.
• 5つの標準Dサイズが,ロープ直径と容器の配置を一致させるための明確な出発点を提供する.最終的な選択は,ロープの構造とプロジェクト負荷条件に対してまだ確認されるべきである.
• ロールのアライナインメント,軸の同心度,軸間隙,自由回転は,組み立て中に制御され,ラインが意図されたロール表面に接触するようにする必要があります.
• ロープ に 接触 する 表面 は 滑らか で,鋼鉄 の ロープ や 合成 ロープ や ロープ の 保護 コーティング を 傷つける 鋭い 縁 が ない もの で ある べき です.
• フレームとマウントインターフェイスの転送ライン反応をサポート船構造に; 基礎設計,固定,船舶の設計や造船所の取り決めの責任です.
• 耐磨部品,ブッシュまたはベアリング,潤滑点,軸の保持詳細は,プロジェクトの図面と保守哲学に従って確認できます.
• 材料の証明書,寸法検査,回転検査,コーティング検査,クラス証言は,合意された注文範囲に従って取り決めることができます.

カスタム属性

• 標準: CB 3015-1983 → 容器仕様や交換図でこのエンジニアリング容器のフェアリード配置が必要とされる場合
• タイプ:A型4ロール配置 → 2つの垂直ロールと2つの水平ロールが導線開口を形成する.
• モデル範囲:D100 / D150 / D200 / D250 / D300 → モデル指定は垂直ロール直径に従います.
• 適用されるワイヤロープ: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm,参照 → 注文前にロープの建設とプロジェクト屈曲要件を確認.
• 材料:C-Mn鋼/軽鋼/不?? 鋼のオプション → フレーム,ロール,シャフト,ブッシュの正確な材料は確認する必要があります.
• 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー,塗装,磨き,電熱,またはカスタマイズ → 移動部品と最終容器のコーティングとの互換性を確認する必要があります.
• 設置: 標準寸法表によるマウントホールインターフェース → 基礎,固定材,デッキまたは防壁の強化,線路方向は,プロジェクト確認が必要です.
• 証明書要求: プロジェクト要件に応じて入手可能 → 製造者証明書,材料証明書,クラス証明書,または目撃者検査の範囲は,報名前に合意する必要があります.

働き方

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

申請

掘削船 クレーン船 積み木を駆動する船 エンジニアリング船 工事船 牽引船のガイドライン 固定船のガイドライン 新築・補修プロジェクト

認定 と 利点

証明書と検査は,プロジェクトの要件,材料の追跡可能性,合意された試験範囲,および分類協会の承認手順に従って取り決めることができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1 について適切なCB 3015型Aサイズをどのように選ぶか?

A1:ローラー直径D,適用されるワイヤロープ直径,必要な開口,ラインの方向,および利用可能な設置スペース.その後,ロープの構造,リードの角度を確認します.プロジェクトの設計負荷最終的な承認の前に基礎の取り決め.

Q2 について適用される線ロープ直径は,フェアリード SWL または MBL を表していますか?

A2 についていや.表には基準ロープ直径と主要寸法が示されています.確認された製品SWL,MBL,試験負荷,または断裂負荷は示されていません.これらの値は,プロジェクト設計の基礎から確立されなければならない.容器の構造計算,基礎,承認要件

Q3 について製造と認証前に確認しなければならないことは何ですか?

A3 について規格と種類,モデル,ロープデータ,フレームとロール材料,軸やブッシュまたはベアリングの詳細,潤滑,表面処理,マウント基盤,量,証明書の範囲を確認します.階級社会の要求目的地と配達スケジュール
