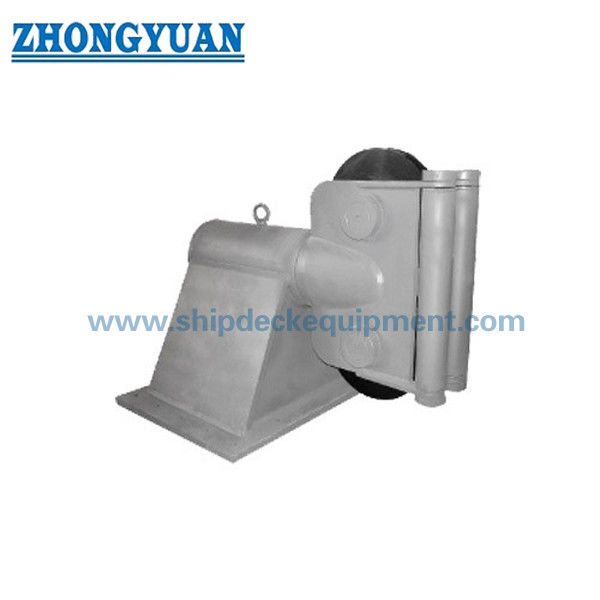

20×76mm 360° 旋回ヘッドフェアリード 旋回鋳造鋼フェアリード 船舶の停泊と牽引のために

20-76 mm スイベル ヘッド フェアリード |船舶の係留および曳航用の回転鋳鋼フェアリード

製品概要

20 ～ 76 mm スイベル ヘッド フェアリードは、操船中にワイヤー ロープのリード方向が変わる可能性がある船舶の係留および曳航設備用のデッキ取り付け型ロープ ガイド アセンブリです。回転ヘッドとシーブの配置により、ロープの経路が実際のリード角と一致するようになり、シーブでの回避可能な側面接触が減少し、曳航装置や係留装置への出入りのスムーズな方向転換がサポートされます。

この製品は通常、360 度回転ヘッド フェアリードとして販売されています。ただし、提供された技術データには、シーブの動作が 90 度、スイベルヘッドの範囲が ±90 度であると記載されています。したがって、連続 360 度回転はこのページで確認されているとは記載されていないため、承認された一般配置図と照らし合わせて確認する必要があります。寸法範囲は 20 ～ 76 mm のワイヤロープ直径をカバーします。荷重定義、モデル固有の破壊強度値、ベース接続、デッキ補強、検査範囲はプロジェクトごとに確認する必要があります。

簡単な仕様

• 適用ワイヤロープ径：20～76mm → 9種類のサイズを掲載し、事前の機種選定や図面比較をサポートします。
• 宣言された破断強度の範囲: 32-200 MT → ソース用語のみ。モデル固有の荷重表がなければ、SWL、MBL、試験荷重、または許容荷重としては表示されません。
• 回転データ: シーブ 90° + スイベルヘッド ±90° → ロープリード角の変更をサポート。ヘッドの連続 360 度回転はまだ確認されていません。
• 主な寸法: A、B、H、Φ → デッキスペースのチェックと GA 図面の調整に使用されます。 Φ の正確な定義にはプロジェクト図面が必要です。
• 構造：回転ヘッド、シーブ、シャフト/ピン、支持ブラケット、取付ベース→ベアリングまたはブッシュの配置と回転停止を指定する必要があります。
• 材料オプション: C-Mn 鋼 / 鋳鋼、プロジェクト オプションとしてステンレス鋼も検討 → 見積もり前に正確なグレードとコンポーネントの構造を確認する必要があります。
• 表面処理: Sa 2.5 ブラスト + 基準システムとしてのエポキシ ショップ プライマー 1 層 → 最終コーティングは容器またはプロジェクトの塗装仕様に従います。
• 設置の焦点: デッキ取り付けの荷重経路→ベース接続、周囲のクリアランス、支持構造、溶接またはボルトの詳細については、造船所または設計事務所の確認が必要です。

主な技術パラメータ

提供されたデータからの主要な Web ページのサイズ。寸法の単位は mm です。 A、B、H、Φは承認品図面と併せて読み取ってください。

選定・お問い合わせガイド

ステップ1: ロープの種類と呼び径を確認します。付属のテーブルはワイヤロープの直径によって識別されます。合成ロープやアンカーチェーンへの適合性は別途確認する必要があります。

ステップ 2: 荷重基準を確認し、ロープの最小破断荷重、予想される動作荷重、安全率、および牽引または係留義務を入力します。記載されている 32 ～ 200 MT の範囲は個々のロープ サイズにマッピングされていないため、モデル固有の荷重表をリクエストしてください。

ステップ 3: 必要なロープ リード エンベロープを確認します。水平および垂直のリード角を述べ、プロジェクトに±90°のヘッド移動、90°のシーブ移動、または真の連続 360°回転が必要かどうかを確認します。

ステップ 4: 設置インターフェイスを確認します: デッキの位置、ベースの設置面積、溶接またはボルトダウンの配置、デッキの補強、周囲のクリアランス、ウインチ、牽引フック、またはその他のロープ処理装置との関係。

ステップ 5: 材料グレード、シーブ溝の要件、ベアリングまたはブッシュのタイプ、シーリング、潤滑ポイント、コーティング システム、低温要件、およびステンレス鋼または特殊鋼のオプションを確認します。

ステップ 6: 数量、船舶の種類、船級協会の要件、検査と証明書の範囲、GA または設置図、目的地、および必要な納期を入力します。

構造

回転ヘッド |溝付きシーブ |シャフト/ピンアセンブリ |サポートブラケット |ベアリングまたはブッシュの配置を確認する |デッキ取付ベース |回転停止とロック機構の確認

回転、ロープの誘導、設置の利点

• 回転ヘッドはロープのリード方向の変化に追従することができ、固定シーブの位置合わせにロープを強制的に通すことによって生じる横方向の荷重を軽減します。
• 正しく適合したシーブ溝と滑らかなロープ接触面により、局所的な擦れや不均一な接触が軽減されます。指定されたワイヤロープの構造と直径に対して溝のプロファイルを確認する必要があります。
• スイベルとシーブの動きは、承認された動作範囲内で自由なままでなければなりません。回転停止部、隣接構造物、ロープのクリアランスを船舶配置図で確認してください。
• シーブ シャフト、ベアリングまたはブッシング、シール、および潤滑ポイントは、メンテナンスが重要なコンポーネントです。正確な設計と保守間隔は、承認されたサプライヤーの図面とマニュアルから確認する必要があります。
• フェアリードの荷重は、取り付けベースを介して支持デッキ構造に伝達されます。デッキ補強および溶接またはボルトの詳細は、造船所または船舶設計事務所によって確認される必要があります。
• 合意されたプロジェクト範囲と承認手順に従って、材料トレーサビリティ、鋳造または製造検査、寸法検査、NDT、荷重検証、およびクラス立会いを手配できます。

カスタム属性

• 製品タイプ: 船舶の係留および曳航手配用のスイベルヘッドフェアリード→多方向ロープガイド。
• ロープサイズ範囲: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → 付属のワイヤーロープサイズ表および承認図に従って選択してください。
• 回転配置：供給データによるシーブ90°+スイベルヘッド±90°→連続360°回転を確認します。
• 荷重期間: 供給時の破断強度 32 ～ 200 MT → 技術的な選択の前に、正確な定義、安全率、およびサイズごとの値が必要です。
• 材質：C-Mn鋼/鋳鋼 → 正確な材種、鋳造範囲、製作部品は要確認。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマーを参考 → 最終コーティング、DFT、カラー、およびタッチアップ システムはプロジェクト仕様に従います。
• 設置: デッキに設置 → ベース接続と支持構造は船舶の配置と承認された積載経路に一致する必要があります。
• 証明書の要件: 注文範囲に応じて利用可能 → メーカー証明書、材料証明書、クラス証明書、NDT レポート、立会検査は見積前に同意する必要があります。

仕組み

ワイヤーロープがフェアリードに近づく → スイベルヘッドが変化するロープリードに向かって回転 → ロープの移動に合わせてシーブが回転 → 側方接触を制限しながら溝がロープをガイド → 反力荷重がシャフト、ブラケット、取り付けベースを通って強化デッキ構造に入る

アプリケーション

タグボート |作業船 |工作船 |船舶牽引ステーション |ロープのリード角を変更できる係留ステーション |新築および代替プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、船級協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

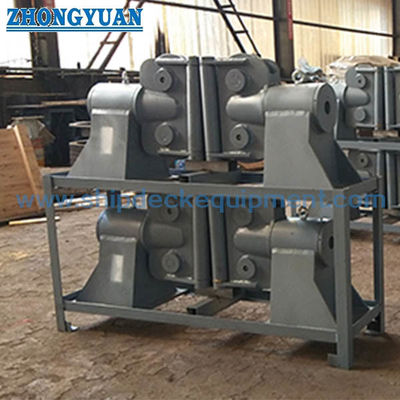

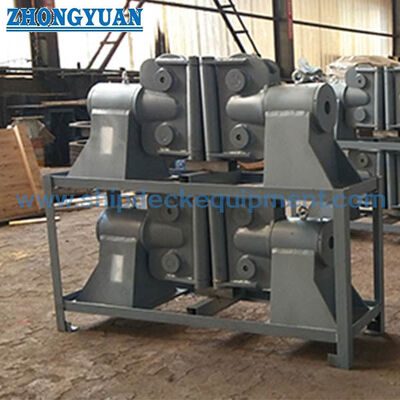

絵と写真

よくある質問

Q1: このフェアリードは連続 360 度回転を実現しますか?

A1: 提供されたデータでは確認されていません。この製品は 360 度回転ヘッドのフェアリードとして販売されていますが、記載されている動きはシーブ 90°、回転ヘッド ±90°です。実際の連続回転、停止、および動作範囲は、承認された GA 図面で確認する必要があります。

Q2: 32-200 MT の破断強度範囲はフェアリード SWL として使用できますか?

A2: いいえ。指定された用語は破壊強度であり、サイズごとのマッピングや安全率は提供されません。メーカーの計算、荷重表、プロジェクト承認の根拠なしに、SWL、ロープ MBL、試験荷重、または許容荷重に変換すべきではありません。

Q3: スイベルヘッドフェアリードにはどのようなメンテナンス情報が必要ですか?

A3: シーブの溝の状態、空回り、シャフトとピンの摩耗、ベアリングまたはブッシュの種類、シールの状態、給油箇所、グリースの仕様、回り止め、ベースの溶接またはボルト、点検間隔を確認してください。これらの詳細は、承認されたマニュアルまたはプロジェクト データシートに含める必要があります。

注文

MOQ: 1 ユニット |納期: 30 ～ 60 日 |カスタマイズ可能

よくある質問

Q1: スイベルフェアリードを使用する理由は何ですか?
A: ロープの方向の変更に対応し、側面荷重を軽減するためです。

Q2: サイズはどうやって選べばいいですか？
A: ロープの直径と破断強度に基づきます。

Q3：フル回転できますか？
A: スイベルヘッドは、設計に応じて ±90° 回転できます。
