デッキマウント鋳鋼製係留チョック |船舶の係留および曳航に関する ISO 13713 タイプ A
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | ISO 13713-2020 | タイプ: | A;デッキに取り付けられた |
|---|---|---|---|
| SWL範囲: | 36-140T | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
| 重さ: | 73～396kg | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、RINA、IRS | ||
| ハイライト: | 甲板に装着されたアンローリング・チョック,船舶の牽引装置 停泊用チョック,ISO 13713 停泊ストック |
||
製品の説明
甲板に装着された鋳型鋼のアンコールストック― 船舶アンコールと牽引のためのISO 13713タイプA
製品概要

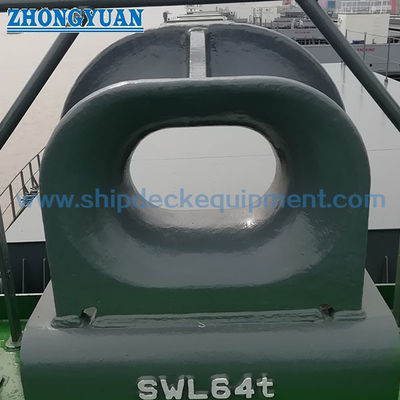

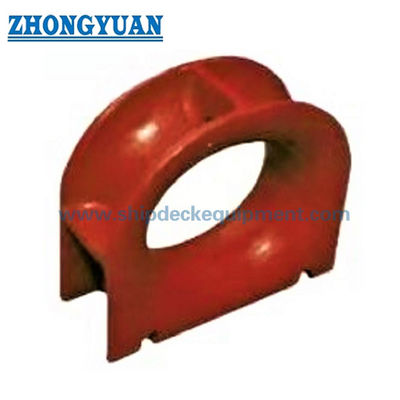

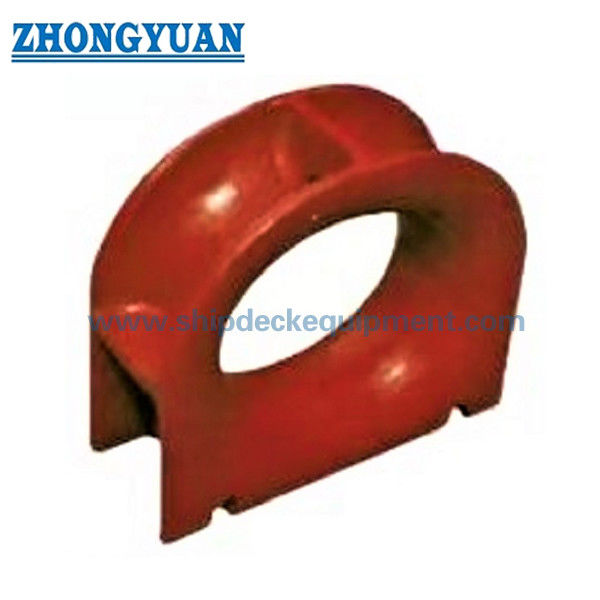

ISO 13713 A 型甲板に設置されたアンテナ・チャックは,船側に設置された鋳鋼ロープガイドで,船内と船外位置間のアンテナ・チャックまたは牽引ラインを導きます.それは上階デッキに直接溶接され,またはメインデッキに接続されたプロジェクト設計の座席にインストールすることができます承認されたデッキの配置,強化,および溶接の詳細を考慮します.
タイプAは,配給された7つの名目サイズから250 x 200 から 500 x 250B,基準SWL値から353 から 1,373 kN,計算質量から73 から 396 kgをカバーします.選択は,実際のライン負荷を考慮する必要がありますロープの種類と直径,ロープ製造者の最小の曲がり半径ガイド,リード方向,地元のデッキ強度,および合意されたSWLマーク.配列は一般的に合成繊維の固定線に選択されます線索の使用は,容器の設計と適用される閉ざされたコック要件に対して別々に確認されるべきです.
速やかな仕様
- 製品タイプ:ISO 13713 A型 甲板に搭載された鋳鋼の固定用コック → 固定用および承認された牽引装置のための溶接された船側ロープガイド.
- 標準:ISO 13713:2020現在発行されているISO版は,アンテナの種類,名目サイズ,寸法,材料,製造,製造,マーク要件をカバーしています.
- 名目サイズ範囲: 250 x 200 から 500 x 250B → ロープ通路,デッキ足跡,プロジェクト負荷要件に合わせて7つのサイズオプション.
- 基準SWL範囲:353〜1373kN,付属表の約36〜140t →値は参照のためで,最終的なマークされたSWLは合意された負荷状態に依存する.
- 計算重量: 73〜396 kg → 操作,輸送計画,設置準備,甲板座席の見直しに使用できます.
- 設置形態:直接デッキの溶接または設計された座席の溶接 → ローカル強化,溶接の詳細,負荷転送経路は,造船所または設計事務所によって確認されなければならない.
- 材料の選択肢: 鋳造C-Mn鋼が主要供給ベース → 鋳造ステンレス鋼または特殊低温鋼が指定され承認された場合,議論することができます.
- 表面処理: Sa 2.5 吹き込みプラス 1 つのエポキシスショッププライマーコーティングを基準供給仕上げとして → 最終コーティングまたはステンレス鋼の磨きはプロジェクト仕様に従って行われます.
主な技術パラメータ
主ページの寸法とISO 13713 A型甲板に設置された固定用コックに関する選択データ.別記がない限り,寸法はミリメートルで示される.
|
定額サイズ |
I1 |
I2 |
I3 |
B について |
H1 |
H2 |
|---|---|---|---|---|---|---|
| 250×200 | 100 | 250 | 444 | 160 | 377 | 80 |
| 300 × 250 | 110 | 300 | 536 | 200 | 468 | 100 |
| 350 × 250 | 125 | 350 | 608 | 220 | 489 | 110 |
| 400 × 250 | 135 | 400 | 682 | 240 | 511 | 120 |
| 450 × 250 | 150 | 450 | 760 | 260 | 535 | 130 |
| 500 × 250A | 175 | 500 | 832 | 280 | 556 | 140 |
| 500 × 250B | 175 | 500 | 840 | 280 | 560 | 140 |
部分厚さ,溶接脚,基準SWL,予備選考および報定確認のための計算重量
|
定額サイズ |
T |
T1 |
溶接脚 z1 |
SWL (kN) |
約 |
体重 (kg) |
|---|---|---|---|---|---|---|
| 250×200 | 34 | 18 | 8.5 | 353 | 36 | 73 |
| 300 × 250 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 × 250 | 38 | 20 | 9.5 | 589 | 60 | 151 |
| 400 × 250 | 42 | 23 | 10.5 | 736 | 75 | 200 |
| 450 × 250 | 50 | 28 | 12.5 | 981 | 100 | 280 |
| 500 × 250A | 52 | 30 | 13 | 1,128 | 115 | 338 |
| 500 × 250B | 60 | 36 | 15 | 1,373 | 140 | 396 |
SWL値と計算重量は基準値である.装置に記された最終的なSWLは,使用者と製造者との合意により,実際のロープ負荷状態に応じて調整することができる..
選択と調査ガイド
ステップ1:ISO 13713:2020 型A,名目サイズ,基準SWLを承認された固定または牽引装置に従って確認する.
ステップ2:ロープタイプ,直径,MBL,施工,ロープ製造者の曲がり半径ガイド,実際の水平および垂直リード方向を提示する.
ステップ3: ストックが直接上階デッキに溶接されているか座席に設置されているか確認し,デッキの厚さ,強化,溶接細部,利用可能な設置スペースを確認します.
ステップ4:材料の要求を確認する:鋳造C-Mn鋼,ステンレス鋼,またはプロジェクト特有の低温/氷級鋼,要求された強度と試験温度.
ステップ5:表面処理を確認する: プレミア,容器のコーティングシステム,特殊な腐食防止,または指定された場合,磨いたステンレス鋼ロープ接触表面.
ステップ 6: 報名前に証明書と検査範囲を確認する: メーカー証明書,材料証明書,クラス証明書,NDT,目撃者検査,マークおよび追跡性要件.
ステップ7 量,容器種類,設置位置,図面または参照写真,配送目的地,必要な配送時間
構造
鋳造鋼のコックボディ 滑らかなロープ接触半径 底面の接面はデッキで溶接され 強化された開口部分 溶接接続エリア SWLマークエリア 保護コーティングまたは指定された仕上げ
鋳造,溶接,固定工学の利点
- 鋳造体は連続的なロープ接触プロフィールを提供し,チャックボディと溶接したベースを通って線反応をサポートデッキ構造に転送します.
- ロープ に 接触 する 表面 は 敷き詰め られ,平ら な 状態 に なっ て 固定 線 や 牽引 線 を 傷つけ ない よう に し て,局所 的 な 荒らしさ や 鋭い 縁 や 有害 な 不規則 性 を 防ぎ ます.
- 7つの名目サイズにより,開口,甲板足跡,基準SWL,および計算された質量は,負荷のみによって選択するのではなく,承認された船配置に適合することができます.
- 提供されたSWL値は基準値である.最終的なSWLは,実際の負荷状態とユーザーと製造者との間の合意を反映すべきである.ロープ MBL は,ストック SWL と扱われてはならない..
- 直接デッキの設置と座席の設置の両方が可能ですが,現地デッキの強化,溶接幾何学,および力方向はプロジェクト特有の設計責任のままです.
- 代替溶接方法は,同等の溶接体積と強度が証明され,承認されたプロジェクト手順で受け入れられた場合にのみ検討することができる.
- 尺寸検査,ロープ接触表面検査,材料の追跡可能性,NDTは,注文範囲と分類要件に応じて整理することができます.
- 氷級または低温サービスでは,鋼のグレード,衝撃強度,設計温度,修理溶接手順,およびクラスの受容性が生産前に確認されなければならない.
カスタム属性
- 標準:ISO 13713:2020 → 船舶の固定装置と牽引装置 - 固定装置の最新版2
- タイプ:タイプA → 甲板に固定された配置で,上部甲板または承認された甲板座席に直接溶接する.
- 名目サイズ: 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → 承認された開口,足跡,負荷要件に応じて選択する.
- 基準SWL: 353〜1,373 kN → 予備選定基準;最終標識は実際の負荷条件と合意による.
- ロープの適用: 主要な選択基準として合成繊維の固定または牽引線 →ロープの曲がり半径の削減と製造者のガイドラインをチェックする必要があります.
- 材料:鋳造C-Mn鋼 →不?? 鋼または特殊低温鋼は,プロジェクト仕様で定義された場合にのみ利用可能である.
- 設置:デッキを溶接し,座席を設置 → デッキの強化,負荷方向,溶接の詳細は生産前に確認しなければならない.
- 表面処理: Sa 2.5 吹き込みプラスエポキシショッププライマー →最終コーティングシステムは容器塗装仕様に従って参照されます.
- 証明書要求: 注文範囲に応じて提供可能 → クラス承認,材料認証,NDT,目撃者検査は,デフォルトの供給として想定されません.
働き方
Mooring or towing line approaches the ship-side chock → Line passes through the selected Type A rope opening → Smooth cast radii guide the line and control local contact → Reaction force is transferred through the cast body and welded interface into the reinforced deck structure → Final marking承認されたプロジェクト範囲に従って,検査とコーティングが完了します.
申請
海上船 貨物船 タンカー 卸貨船 コンテナ船 甲板停泊台 牽引ラインのリードポジションが承認されました 新築・補修プロジェクト
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:正しいタイプAサイズとSWLをどのように選択すべきですか?
A1:実際の着陸または牽引荷重,ロープタイプおよびMBL,リードアングル,開口要求,デッキ配置,強化,承認された船図から名目サイズを選択します.標準表 SWL は基準値である.; 最終的に標識されたSWLは,合意により実際の負荷条件に応じて調整することができる.
Q2:ISO 13713型Aはワイヤロープに適していますか?
A2: ナイロンやその他の合成繊維のラインではA型が一般的に選択され,ロープ製造者の最小曲がり半径ガイドをチェックする必要があります.ワイヤロープのサービスには別々のエンジニアリングのレビューが必要です容器仕様で閉ざされた切口が必要とする場合は,ISO 13729または他の承認されたプロジェクト規格を使用する.
Q3: 引上げ前にはどんな設置情報が必要ですか?
A3:名目サイズ,負荷基数,ロープデータ,直接デッキまたは座席の設置,デッキ強化,溶接詳細,材料グレード,コーティングシステム,証明書の範囲,量,船舶タイプを確認します.目的地承認された配送図が強く推奨されます.
| 定額 L × H |
I1 | I2 | I3 | B について | H1 | H2 | R | R1 | R2 |
| 250 × 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 × 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 × 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 × 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 × 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 × 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 × 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| 定額 L × H |
R3 | R4 | Rs | T | T1 | 溶接脚の長さ a z1 |
SWL b kN |
SWL b トン |
計算された重量 c 体重 |
| 250 × 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 × 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 × 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 × 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 × 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 × 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500×250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| a は溶接方法は同じ溶接体積/強度に基づいて変更することができる. bSWLは参照のみです. 装置に記された"SWL"は,使用者と製造者との間の合意に基づき,固定ロープの実際の負荷条件に応じて調整することができる. C について計算された重量 (質量) は参照のみです. |
|||||||||
