製品概要

DIN 81915 タイプ D チョックは、船舶の係留および曳航手配用のデッキに取り付けられた多目的ロープ ガイドです。閉じた鋳鋼ボディは、丸い接触面を持つ明確なロープ通路を提供し、2 つのタイプ D ホーンピースはタイプ C 構成と区別し、意図したリード領域内にラインを保持するのに役立ちます。

DIN Media は、DIN 81915:1998-08 を多目的チョックというタイトルで現行版としてリストしています。利用可能なパラメータ テーブルは、呼びサイズ 1 ～ 32、SWL 値 10 ～ 320 kN、および鋳鋼重量 19.5 ～ 840 kg をカバーしています。利用可能な表にはホーンピースの重量がサイズ 1 ～ 8 についてのみ記載されているため、より大きなサイズの正確なタイプ D 構成は、見積または製造前に管理された標準図面と照らし合わせて確認する必要があります。

簡単な仕様

• 標準とタイプ: DIN 81915:1998-08 タイプ D → デッキ取り付けホーン構成を備えた現在のドイツの多目的チョック標準。
• 適用位置: 船首、船尾、船側、または曳航ステーション → 船舶の係留と曳航の配置に応じて選択します。
• 呼びサイズ範囲: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 利用可能なテーブル範囲;大型サイズのタイプDホーンの詳細は要確認です。
• 標準 SWL 範囲: 10 ～ 320 kN → 取り付け定格をデッキ基礎または完全な牽引システムの容量として扱ってはなりません。
• 鋳鋼重量: 19.5 ～ 840 kg → GS コラムに基づく。最小 18 kg は別の GGG 材料列に属します。
• タイプ D ホーン配置: 2 つのホーン ピース → プレーンなタイプ C 開口部と比較して、ロープ経路の制御に役立ちます。
• 材質オプション: C-Mn 鋳鋼、ステンレス鋳鋼、または特殊鋼 → 正確なグレードと低温要件を確認してください。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー (参考) → 最終コーティングまたは研磨ステンレス仕上げはプロジェクトの仕様に従います。

主な技術パラメータ

注: この表は、入手可能な製品データから転写されたものです。公式の標準図面および承認されたプロジェクト文書と照らし合わせて、寸法、ホーンの形状、材料グレード、SWL マーキング、溶接の詳細を確認します。

選定・お問い合わせガイド

ステップ 1: DIN 81915 タイプ D、公称サイズ、必要な SWL、および見積が新築プロジェクト用か交換プロジェクト用かを確認します。

ステップ 2: ロープのタイプ、直径、MBL、予想されるリード角、および曳航または係留義務を入力します。ロープ MBL をチョック SWL として記載してはなりません。

ステップ 3: 設置位置、デッキ開口部、基礎形状、デッキ下の補強材、溶接インターフェース、利用可能なアクセスを確認します。

ステップ 4: 材料グレード、低温または氷クラスの要件、表面処理、およびステンレス鋼の研磨要件を確認します。

ステップ 5: 見積前に証明書の範囲を確認します: メーカー証明書、材料証明書、クラス証明書、NDT、または立会検査。

ステップ 6: 数量、容器のタイプ、設置図または写真、配送先、インコタームズ、および所要納期を入力します。

構造

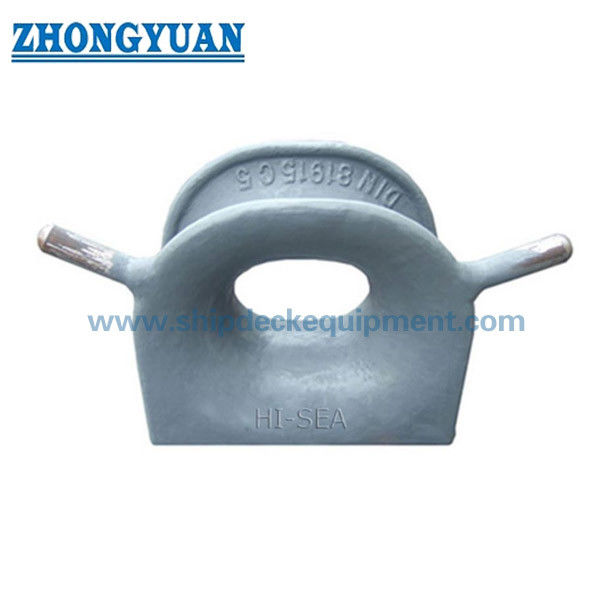

鋳鋼チョック本体 |閉じたロープの開口部 | 写真 閉じたロープの開口部丸みを帯びたロープ接触半径 |タイプ D ホーン 2 個 |デッキ溶接ベース |溶接インターフェース |指定表面処理

鋳造、設置、エンジニアリングの利点

• タイプ D は、基本的なクローズドチョック配置に 2 つのホーンピースを追加し、デッキフィッティングにタイプ C 構成よりも明確なロープ保持ジオメトリを与えます。
• 係留索や曳航索の鋭い局所接触や不必要な摩耗を軽減するために、鋳造後に丸いロープ接触面を整えて滑らかにする必要があります。
• 鋳造品質、寸法再現性、ホーン取り付け形状、溶接隣接領域、およびトレーサビリティは、合意された検査計画に従って管理される必要があります。
• デッキ溶接されたベースは線の力を支持構造に伝達します。デッキ基礎、デッキ下の補強、溶接の詳細、および荷重の方向は、造船所または設計事務所によって確認される必要があります。
• 記載されている SWL は、利用可能な表からの適合値です。許容される船上動作荷重は、チョック、溶接、基礎、デッキ構造、承認された荷重ケースを含む完全な配置によって制限されます。
• 利用可能な表にホーンピースの重量が記載されていない公称サイズについては、タイプ D の形状と供給範囲を見積前に確認する必要があります。

カスタム属性

• 規格: DIN 81915:1998-08 → 多目的チョックの現行 DIN 版。
• タイプ: タイプ D → タイプ C と比較してホーンピースが 2 個あるデッキマウントクローズドチョック。
• 呼び径：1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 必要なSWL、ロープパス、承認された容器図面に​​より選択します。
• SWL：10～320 kN → 標準はめ込み値を使用し、支持床板構造を別途ご確認ください。
• 材質: 主な供給オプションとして C-Mn 鋳鋼 → ステンレス鋳鋼または特殊低温鋼 (要確認)
• 施工：デッキ溶接→基礎、溶接詳細、デッキ開口部、デッキ下補強の確認が必要です。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマーを参照 → 最終システムは容器コーティング仕様に従います。
• 証明書の要件: プロジェクトの要件に応じて利用可能 → クラスの承認と立会いの範囲は制作前に合意する必要があります。

仕組み

ロープがデッキチョックに近づく → ロープがタイプ D ホーンの間の閉じた開口部に入る → 丸い接触面がリードをガイドする → 局所的な線の力が鋳造体と溶接されたベースを通して伝達される → デッキ基礎が荷重を船の構造に分散する

アプリケーション

船首係留ステーション |船尾係留ステーション |船側ロープリード |牽引ステーション |タグボート |貨物船 |タンカー |作業船 |新築および代替プロジェクト

認定と利点

証明書と検査は、プロジェクトの要件、材料のトレーサビリティ、承認された図面、および船級協会の手順に従って手配できます。注文書に記載がない限り、これらは含まれていないものとみなされます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

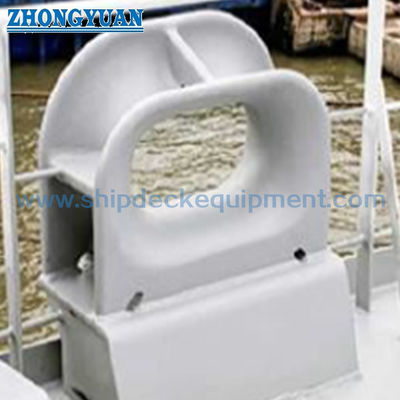

絵と写真

よくある質問

Q1: DIN 81915 タイプ D とタイプ C の主な違いは何ですか?

A1: タイプ D にはロープエントリーエリアの周囲に 2 つのホーン部品が含まれていますが、タイプ C はこれらのホーンのない、対応する閉じた配置です。ホーンはロープを意図したリード領域内に保つのに役立ちますが、正確な構成は標準または承認された図面に従う必要があります。

Q2: 正しい呼び径はどのように選択すればよいですか?

A2: 必要なチョック SWL、ロープの種類と直径、ロープ MBL、リード角、デッキ レイアウト、設置スペース、承認された係留または曳航の計算によって選択します。製品重量だけで選定したり、チョックSWLをロープMBLに置き換えたりしないでください。

Q3: 呼び径1～32はすべてDタイプとして使用可能ですか?

A3: 利用可能な表にはサイズ 1 ～ 32 がリストされていますが、個別のホーンピースの重量はサイズ 1 ～ 8 についてのみ表示されます。そのため、サイズ 12、20、および 32 のタイプ D の形状、ホーンの供給、および寸法データを見積前に確認する必要があります。
