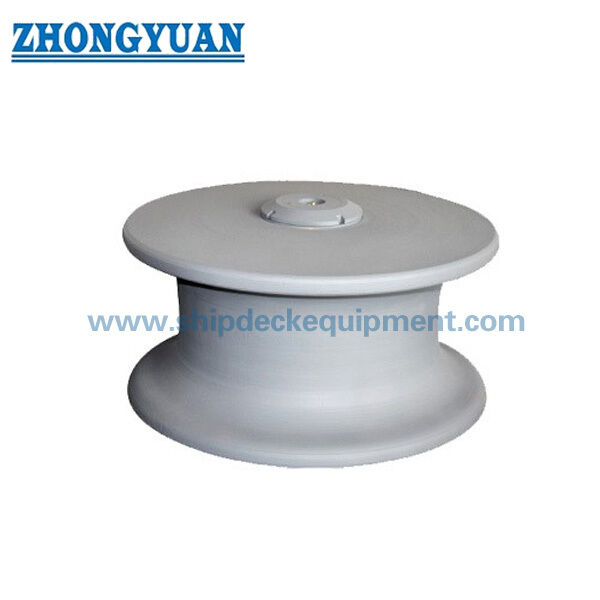

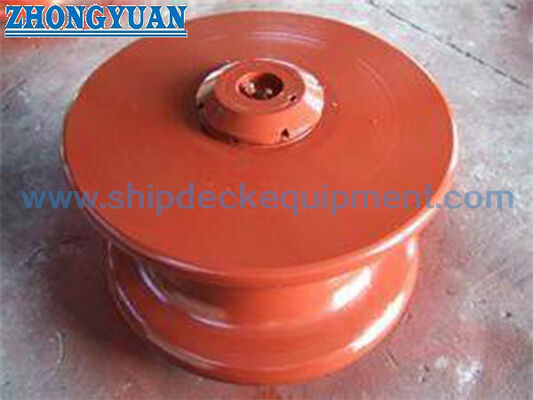

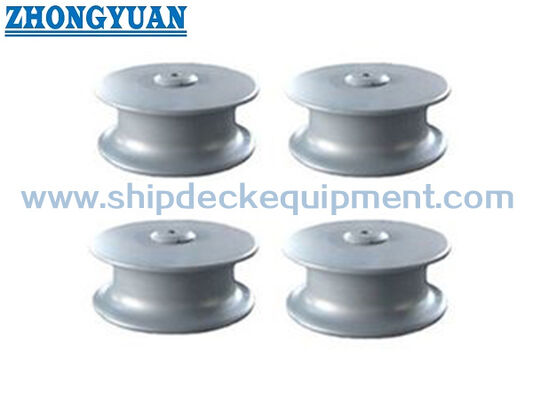

オープンタイプ海洋係留ガイドローラー | NS 2585 鋳鋼シングル ローラー フェアリード

オープンタイプ マリン・マーチング・ガイド・ローラー― NS 2585 鋳型鋼 シングルローラー フェアリード

製品概要

NS 2585 オープン型船舶アンテナガイドロールは,アンテナロープを誘導し,船舶アンテナステーションでロープの方向を調整するために使用される単一ロールフェアリード部品です.通常はロール直径に応じて選択されます., 適用されるロープタイプ,船の固定配置,ロープリードの角度,およびプロジェクト図に示されたフェアリードサポートまたはマウント構造.

このページは, 150 mm から 450 mm のロール直径の NS 2585 ローラーレンジに焦点を当てています.ローラーは,合成繊維ロープ,マリーナロープ,配列されたパラメータ表に記載されている鋼鉄ワイヤロープの用途適用可能な最大ロープ直径は選択基準のみであり,製品SWL,MBL,ロープ断裂負荷,または試験負荷として扱われてはならない.

速やかな仕様

• 製品タイプ: オープン型単一のアンテナガイドロール → 船舶アンテナロープの方向制御のためのフェアリード/ウォーピングロール部品として使用されます.
• 標準参照: NS 2585 → 船舶の設計や購入仕様にNS 2585のロール寸法が要求されている場合に使用されます.
• ローラー直径範囲:150~450mm → 付属テーブルにある小型から中型船舶の固定ガイドローラー配置をカバーする.
• 適用可能なロープタイプ:合成繊維ロープ,マリーナロープ,1550 N/mm2の鋼筋ロープ →ロープタイプと適用可能な最大ロープ直径によってロールを選択します.
• ローラー重量範囲: 24.8~310 kg → 処理計画,梱包,輸送推定,設置準備に役立ちます.
• 材料の選択肢:軽鋼,C-Mn鋼,不?? 鋼,鋳鋼,またはノジュール型鋳鉄 → 定価表の前に最終品種と製造形態を確認する必要があります.
• 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマール,ガルバン化,磨き,またはカスタマイズされた仕上げ → 最終システムは容器のコーティング仕様に従ってください.
• 供給範囲:標準ロールまたはカスタマイズされた配置 → 軸,スタンド,脚台,ベアリング/ブッシュの詳細,および設置インターフェイスは,必要に応じて図面で確認する必要があります.

主な技術パラメータ

選択と調査ガイド

ステップ1: 要求される規格と製品タイプを確認します: NS 2585 オープンタイプ シングル・マッキングガイドロール

ステップ2 ローラー直径Dを容器の図面,ロープの種類,適用可能な最大ロープ直径に応じて150〜450mmで確認する.

ステップ3:ロープの情報を確認する:合成繊維ロープ,マリーナロープ,または鋼鉄ロープ;鋼鉄ロープの場合,6×24または6×37などの構造と,指定された場合の強度グレードを確認する.

ステップ4: 供給範囲を確認します. ローラーのみ,シャフト付きローラー,スタンド/脚台付きローラー,または必要に応じてフェアリードの完全な組み立て.

ステップ5: 材料,表面処理,証明書の範囲,検査要件,およびカスタマイズされた寸法が必要かどうかを確認します.

ステップ 6: 量,適用容器の種類,設置位置,図面または参照写真,配送目的地,必要な配送時間

構造

鋳型/鋼鉄のロールボディ オープンタイプシングルロール配置 滑らかなロープ接触面 中央穴/シャフトインターフェース フェアリードサポートインターフェースの確認磨いた指定された表面処理

ローラー表面,選択,エンジニアリングの利点

• シングルローラー配列は,固定ロープがフェアリード配列で定義されたターニングポイントまたはロープ方向の変化を必要とする場合に適しています.
• ロープの接触面が滑らかで,固定鋼の縁と比較して急激な局所摩擦を軽減するのに役立ちます.特に,ロープのリード角が固定作業中に変化する場合.
• 150~450mmのローラー直径範囲では,すべてのロープ条件に1つのオーバーサイズのローラーを使用するのではなく,ロープタイプとロープ直径によって選択することができます.
• 合成繊維ロープ,マリーナロープ,鋼筋ロープの別々のテーブルは,ロープ直径選択と製品負荷評価を混同するのを避けるのに役立ちます.
• 供給された材料のオプションにより,ロールは,プロジェクト腐食,磨損,およびクラス検査要件にマッチすることができます.最終的な材料のグレードは,生産前に確認する必要があります.
• 表面処理は造船所での施術として選択可能であり,その後塗装のための店頭プライマー,電熱塗装,磨きされたステンレスステール表面,またはプロジェクト特有の塗装システムを含む.
• 交換プロジェクトでは,現行のロール直径,穴/シャフトの寸法,サポートの配置,利用可能な設置スペースは,引上げ前に確認する必要があります.

カスタム属性

• 標準:NS 2585 → 造船所,船主,または船舶の図でNS 2585のフェアリード/曲線ロールの寸法が指定されている場合使用します.
• タイプ: オープン型シングルローラー → ロープの方向が1つの露出ローラーで制御されるフェアリード装置に適しています.
• ローラー直径: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → ロープ直径,船の配置,プロジェクト図に従って選択します.
• 適用されるロープ:合成繊維,マリーナ,鋼鉄ロープ →最大ロープ直径はロープタイプと鋼鉄ロープの構造に依存します.
• 材料:軽鋼,C-Mn鋼,不?? 鋼,鋳鋼,または結状鋳鉄 →最終材料のグレード,鋳造要件,または製造方法が確認される.
• 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマー,電熱,磨き,またはカスタマイズ → 最終仕上げは容器塗装と腐食保護要件に従う.
• 供給範囲: ローラーのみ / シャフト付きローラー / スタンド付きローラー / 完全なフェアリード組立 → 報名前に確認します.
• 証明書要求: プロジェクト要件に応じて入手可能 → クラス検査,材料の追跡可能性,製造者証明書の範囲は,注文前に確認する必要があります.

働き方

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type,リードアングル,および船舶の泊まり場所の配置

申請

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: 正確なNS 2585ロール直径をどのように選ぶか?

A1: ローラー直径は,船の図面,ロープタイプ,最大適用可能なロープ直径,ロープリード方向,利用可能なフェアリードサポート配置に応じて選択します.150×450 mm の表は,引用とウェブページの図面の主要な選択参照を提供します..

Q2: 適用可能な最大ロープ直径は,製品 SWL または MBL として使用できますか?

A2: いいえ.付属した表は,異なるロープタイプに対して適用可能な最大ロープ直径を示しています.直接製品SWL,MBL,断片負荷,基準負荷,プロジェクト設計基盤とクラス承認なしの試料負荷.

Q3: 報名前に必要な情報は?

A3: NS 2585 ロール直径,ロープの種類と直径,材料の種類,表面処理,供給範囲,証明書要求,量,設置図または参照写真を確認します.配送目的地必要な配達時間です
