DIN 81860 アンカーチェーンケーブル クランチ・リレーザー 防水/防水端固定

DIN 81860 アンカーチェーンケーブル クランチ・リレーザー 防水/防水端固定

製品概要

DIN 81860 アンカーチェーンのケーブルブランク・リレーザーとは,船上のアンカーチェーンのケーブルの端固定装置である.通常は,鎖ロッカーシステムでアンカーチェーンの内側端に配置されています普通の運行中に鎖の端を固定し,船舶が緊急アンカー鎖を放出する必要があるときに放出しなければならない場合.

このページでは,水密および水密でない供給オプションをカバーします.水密バージョンは,チェーンロッカーまたは関連する水密境界周りの密封性能が必要な場合に選択されます.設置図に密封機能が要求されない場合,水不透のバージョンが使用されます.製造前には最終標準版,チェーングレード,材料グレード,設置インターフェース,リリース配列,水密試験要件が確認されるべきです.

速やかな仕様

• 製品タイプ:アンカーチェーンのケーブルブランク/アンカーチェーンの解放器/端固定 → 内部チェーン端を固定し,容器配置に従って緊急解除を可能にします.
• 標準参照: DIN 81860-1999 プロジェクトによって供給された → 現在のDIN 81860-1 / DIN 81860-2版は,造船所が最新の規格を必要とする場合確認できます.
• 標称鎖直径:付属表では36mmから152mm → 船舶のアンカーチェーンサイズに適しています.
• アンカーチェーングレード:グレード2とグレード3のアンカーチェーンに適用される →最終的なアンカーチェーングレードとクラス承認範囲は,プロジェクト仕様で確認されるべきである.
• 防水オプション:防水または防水バージョン → 防水機能試験,圧力,期間,目撃者要求は注文前に確認する必要があります.
• 材料の選択:C-Mn鋼,鋳鋼,不?? 鋼 →正確な材料グレード,熱処理,追跡性はプロジェクトの要件に従ってなければなりません.
• 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマー,電熱,不?? 鋼の磨き,またはカスタマイズされたコーティング → 最終仕上げは容器コーティングプランに一致する必要があります.
• 証明書の適用範囲:製造者証明書,材料証明書,クラス検査,注文要件に応じて水密試験記録

主な技術パラメータ

選択と調査ガイド

• ステップ1: DIN 81860 標準版,製品名,そしてプロジェクトに水密または水密でない構造が必要かどうかを確認します.
• ステップ2: チェーンの名目直径,チェーンのグレード,エンドリンクの配置,製品が新築,修理,または交換のためのものであるかどうかを確認します.
• ステップ3: 設置位置,鎖ロッカー/壁面インターフェース,利用可能な操作スペース,放出方向,周囲の強化を図面で確認します.
• ステップ4:材料の要求を確認する:C-Mn鋼,鋳鋼,ステンレス鋼,または証明書追跡可能な特別なプロジェクト材料.
• ステップ 5: 表面処理と検査範囲を確認します: 工場プライマー,電熱仕上げ,不?? 鋼の磨き,クラス検査,必要に応じて水密機能試験.
• ステップ 6: 量,配送目的地,必要な配送時間,船舶の種類,分類協会の要件,GA図,利用可能な場合は参照写真を記載します.

構造

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

チェーンロッカー 安全 工学 利点

• DIN 81860 尺寸範囲は,端固定装置を指定されたアンカーチェーン直径とマッチさせ,交換またはオート中に曖昧さを軽減します.
• 試験段階では,水不透と水不透のバージョンを区別できるので,容器の配置が水不透の整合性を要求する場合には,密封性のない製品を使用することは避けられます.
• 装置は,鎖を緊急解き放つロジックに対応します.アンカー鎖の端は通常固定されています.危険な条件下で船の配置がアンカー犠牲を必要とする場合,エンド接続は解放することができます.
• 密水性プロジェクトでは,単一の普遍的な試験条件を想定するのではなく,密封構造,密封板またはOリングの詳細,試験圧力,試験期間,およびクラス目撃範囲を確認する必要があります.
• 材料の選択はC-Mn鋼,鋳鋼,またはステンレス鋼のプロジェクトのために調整することができますが,正確なグレード,溶接/鋳造プロセス,生産前に証明書の追跡性が定義されるべきです.
• Sa 2.5 ブラストやエポキシショッププライマーのような表面準備は,最終容器コーティングのための制御されたベース状態を提供するのに役立ちます.特定の場合は,ガルバン化またはステンレス鋼の磨き加工について議論することができます..
• 交換プロジェクトでは,交換可能性を確認する前に,既存のチェーンロッカーインターフェース,穴位置,端リンク接続,利用可能な操作クリアランスを確認する必要があります.

カスタム属性

• 標準:DIN 81860-1999 → 造船所または所有者の仕様によりこのドイツ標準アンカーチェーン末端固定が要求される場合使用.
• 現在の標準チェック: DIN 81860-1 / DIN 81860-2:2022 → プロジェクトにはまだ1999年版か最新のDIN版が必要かどうかを確認します.
• バージョン: 防水 / 防水 → チェーンロッカーの境界,密封要件,設置図に応じて選択します.
• 標称鎖直径: 36×152 mm → 固定鎖の大きさと末端リンクの配置に厳密に応じて選択する.
• アンカーチェーンのグレード: 供給されたグレード2 / グレード3 → 最終グレード,クラスルールの基礎,および受容要件は確認する必要があります.
• 材料:C-Mn鋼 / 鋳鋼 / ステンレス鋼 → 正確なグレードと証明書の範囲は,注文前に確認されます.
• 防水機能試験: プロジェクトの要件 → 圧力,持続時間,検査方法,確認される目撃者要件に応じて利用可能.
• 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー / 振動 / オーダーメイド → 最終表面状態は容器のコーティング仕様に従ってください.
• 証明書要求: 要求に応じて入手可能 → クラス証明書,メーカー証明書,材料証明書,試験記録は,確認された注文範囲に従って配置されています.

働き方

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

申請

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

認定 と 利点

証明書は,プロジェクトの要件,検査範囲,材料の追跡可能性,水不浸透性試験要件,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

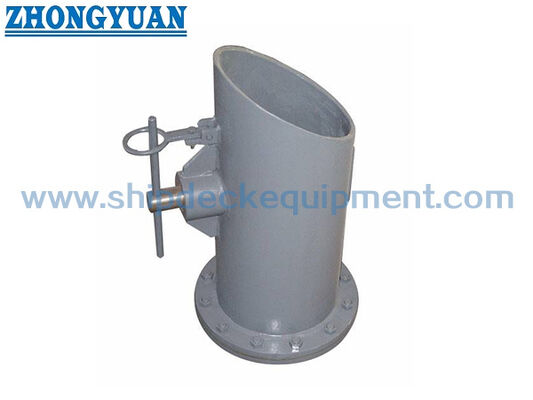

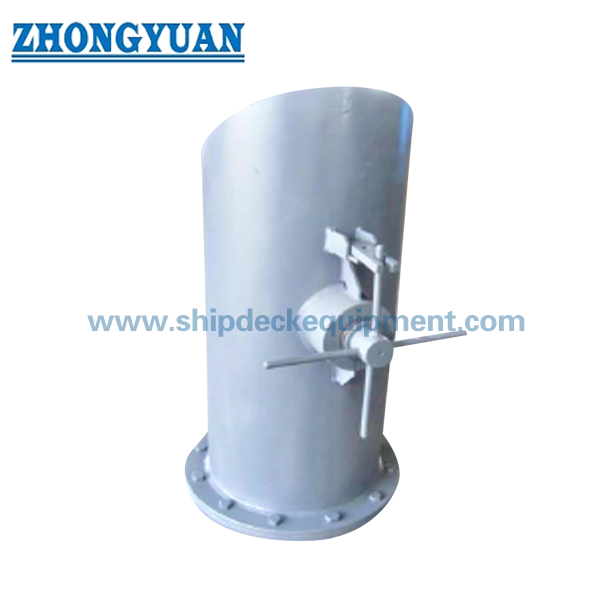

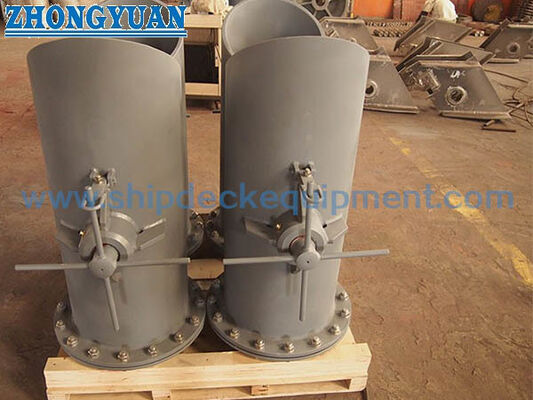

図解と写真

よくある質問

Q1: 防水型と防水型の違いは?

A1: 防水型は,装置が鎖ロッカーの周りを密封するか,それに関連した防水型境界を要する場合は使用されます.密封機能が不要な場合は,水不透版を使用する.試験圧力,試験期間,密封の詳細,およびクラス目撃者の要件は,水密プロジェクトで確認されなければならない.

Q2: この製品はデッキチェーンストッパーと同じですか?

DIN 81860 のアンカーチェーンのケーブル・クランチ・リレーザーとは,アンカーチェーンの内側端の端固定/リレーザー装置である.固定 作業 の 間 に 鎖 を 固定 し て 導く ため に,通常 甲板 に 鎖 ストッパー が 配置 さ れ て い ますこの2つの商品は,図面や報價で混同されるべきではありません.

Q3: 報名前に必要な情報は?

A3: 標準版,防水型または防水型,鎖の直径,鎖の種類,材料,表面処理,量,証明書要求,防水試験要求を確認してください.設置図配送先と必要な配送時間
