船舶デッキチェーンガイド用アンカーチェーンローラーホイール | CB/T290
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 290-1995; | タイプ: | ローラータイプ、デッキ溶接 |
|---|---|---|---|
| チェーンサイズ: | 12.5mmから68mm; | 材料: | ZG230-450 鋳鋼、ステンレス鋼、C-Mn鋼、 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| 重さ：: | 12.7kgから832.3kg。 | ||
| ハイライト: | 船の係留アンカー チェーン車輪,cb/t 290のアンカー チェーン車輪,船のアンカー チェーン車輪の係留 |
||
製品の説明

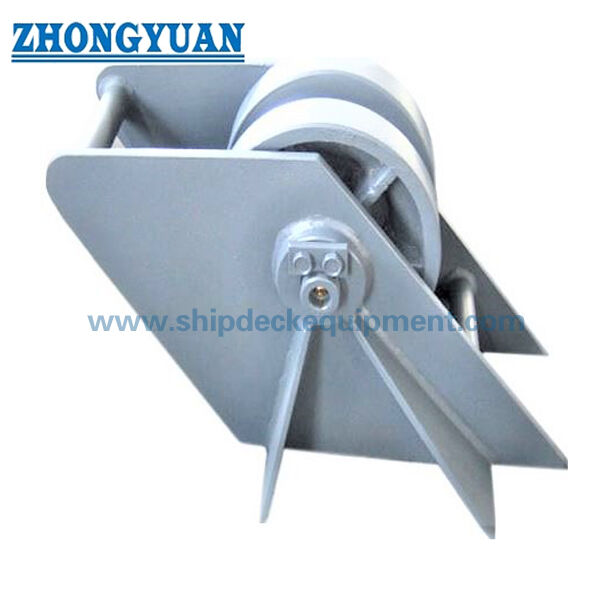

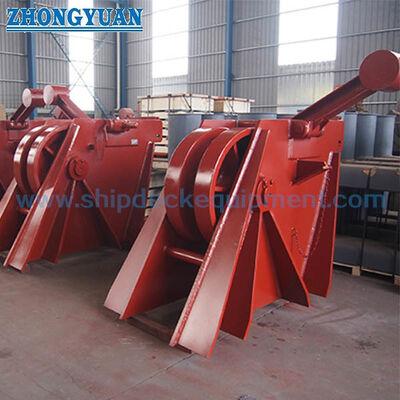

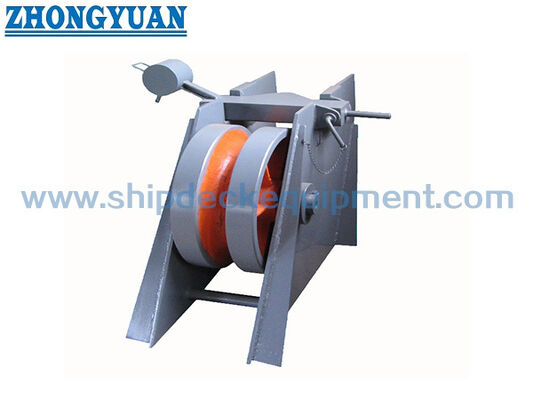

艦船の甲板の鎖ガイドのためのアンカーチェーンローラーホイール CB/T 290
製品概要
CB/T 290アンカーチェーンのローラーホールは,アンカーハンドリング装置におけるアンカーチェーンの走行方向を制御するために使用される船甲板のチェーンガイドです.主に左から右のチェーンガイドとスムーズなチェーン移動に使用されます鎖を固定したり 鎖を閉じたりするのではなく鋳造鋼のギロチンチェーンストッパーと一緒に設置され,船の図に従ってチェーンストッパーとアンカーウィンドラスの間に配置されます..
ローラーホールは,固定鎖の名直径が12.5mmから68mmのアンカーチェーンのためのもので,設置要件に応じて,溶接式デッキマウントまたはボルトマウントで供給することができます.鋳造 鉄 の 輪 が 油 で 精油 さ れ た 軸 の 周りに 回るチェーンとデッキ機器の間の局所的な引きずりを減らすと同時に,チェーンがよりスムーズに通過するのを助ける. 最終的なマウントの詳細,チェーンリードの方向,デッキの強化,プロジェクト図のとおり 証明書の範囲が確認されるべきです.
速やかな仕様
- 製品機能:アンカーチェーンのローラーガイド → アンカーチェーンの方向を導き,チェーンのスムーズな移動を支援します.それはチェーンストップではありません.
- 標準: CB/T 290-1995 → 船舶アンカーチェーンロールホイールのモデル選択,主要寸法,重量に関する参照.
- 典型的な設置: 鋳造鋼のギロチンチェーンストッパーとアンカーウィンドラス → 甲板アンカー配置のチェーンリードガイドとして使用されます.
- チェーン直径範囲: 12.5 mm から 68 mm → 付属した表では,一般的な小型および中型船舶のアンカーチェーンサイズをカバーしています.
- 重量範囲:12.7kgから832.3kg →取り扱い,梱包,貨物推定,甲板設置計画に役立ちます.
- 主な材料: ZG230-450鋳鋼,不?? 鋼,C-Mn鋼 供給された仕様に従って →最終的な材料の範囲は注文前に確認する必要があります.
- シャフトの潤滑:よく油付けされたシャフト配置 → 柔軟なロール回転とより簡単な保守をサポートします.
- 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマーの参照 → プロジェクト要件に応じて磨き,ガルバン化,またはカスタマイズされた仕上げについて議論することができます.
主な技術パラメータ
| タイプ | チェイン・ダイア (mm) |
D | d | L について | B について | H | 体重 (kg) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16から17です5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19から20まで5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22〜24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26〜28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30から32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34~36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38〜40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42から44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46から48まで | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50から52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54から56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 について | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62から64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66から68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
選択と調査ガイド
ステップ1:CB/T 290-1995のアンカーチェーンのローラーホールを確認し,アンカーチェーンの名目直径に応じてタイプ14からタイプ68を選択します.
ステップ2: 甲板の配置,特に鋳鋼のギロチンチェーンストップとアンカー・ウィンドラスの間の鎖のリードを確認します.
ステップ3:ローラーホイールが甲板に溶接されるか,設置基地にボルトが固定されるかを確認します.甲板の強化とボルト/溶接の詳細は船の図に従ってください.
ステップ4: チェーンリードの方向,チェーンストッパーの種類,ウィンドラスの位置,そしてロールが新規建設,交換,または修理のために必要かどうかを確認します.
ステップ 5: 材料の要求,軸の潤滑装置,表面処理,および不?? 鋼または電圧された要件を報名前に確認します.
ステップ6: 注文前に証明書の範囲を確認します: メーカー証明書,材料証明書,クラス証明書,目撃者検査,または他のプロジェクト要件.
ステップ7: 量,配送目的地,必要な配送時間,GA図,設置図,利用可能な場合は参照写真を提示します.
構造
Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment
チェーン 誘導 と エンジニアリング の 利点
- この製品は,方向制御のためのアンカーチェーンガイドとして設計されています. 鎖の保持,ロック,および負荷の固定は,マッチしたアンカーチェーンストッパーで操作する必要があります.
- ローラーホイールは,甲板のリード配置でアンカーチェーンを左または右に導いて,固定甲板構造上の直接鎖牽引を減らすのに役立ちます.
- 精油された軸は,鎖の移動中に輪がより柔軟に回転することを可能にします.これは,アンカーチェーンを通過し,保守アクセスがスムーズになるために重要です.
- 製品には鋳造鋼のギロチンチェーンストッパーとアンカーウィンドラスを配置できますが,実際の位置は船舶のGA図と甲板機器の配置に従ってください.
- 供給されたサイズ範囲は,タイプ14からタイプ68までで,チェーンリード経路をチェックすることなく,オーバーサイズのガイドを使用するのではなく,チェーン直径によって選択することができます.
- 船舶の構造に応じて,溶接式または螺栓式の取り付けについて議論することができる. 甲板の強化,取り付けパッド,螺栓のグレード,溶接の詳細は造船所または設計事務所によって確認されるべきである.
- Sa 2.5 ブラストやエポキシショッププライマーのような表面準備は,船舶塗装システムのための製品を準備するのに役立ちます.最終塗装は容器塗装仕様に従ってください.
カスタム属性
- 標準: CB/T 290-1995 → 固定鎖のロールホイールのモデル,寸法,重量に関する主な基準として使用されます.
- 製品タイプ:アンカーチェーンのローラーホイール → チェーンの方向ガイド
- チェーン直径: 12.5 〜 68 mm → 容器図の名目アンカーチェーンサイズに応じてロールホイルのタイプを選択します.
- 設置位置:チェーンストッパーとアンカーウィンドラスの間 → 鋳鋼ギロチンチェーンストッパーで使用する場合の典型的な配置.最終位置はGA図で確認する必要があります.
- 装着形態:デッキに溶接またはボルト付きの装着 → 製造前に設置方法,基礎,強化を確認します.
- ホイール材料: ZG230-450 鋳鋼 供給された仕様に従って → 最終材料の追跡可能性と証明書の範囲は,注文前に確認する必要があります.
- サイドウォール/サポート材料: 供給された仕様に従って軽度の鋼またはC-Mn鋼 →実際の鋼級はプロジェクト要件に従ってください.
- シャフトの潤滑: 精油されたシャフト → 柔軟なロール回転をサポートし,保守の困難を軽減するのに役立ちます.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー, 磨き,電圧,またはカスタマイズされた仕上げ → 最終コーティングシステムは,プロジェクト仕様によって確認されるべきです.
- 証明書要求: プロジェクトの要求に応じて入手可能 → クラス承認または目撃者検査は,オートメントの前に確認する必要があります.
働き方
Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required
申請
Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:CB/T 290アンカーチェーンローラーホールはチェーンストップですか?
A1: ありません.この製品は,アンカーチェーンの方向を指示し,チェーンの動きをスムーズにサポートするために使用されます.これはチェーンのストップとして記述されるべきではありません.チェーンの保持またはロックは,容器の配置に従ってマッチングアンカーチェーンのストップによって提供されるべきです..
Q2: 適切なロールホイルのタイプをどのように選ぶか?
A2: 標称アンカーチェーンの直径,チェーンのリード方向,デッキ配置,チェーンのストップ位置,ウインドラス位置,利用可能なマウントスペースに応じてタイプを選択します.提供された表は,最初の選択とオートメントのための主要な寸法と重量を提供します..
Q3: 報名前に必要な情報は?
