バルワークマウント・モアリング・チョック JIS F 2007型B 丸型開け式鋳鋼ロープガイド
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプb | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 技術基準: | JIS F 2007-1976 | 重さ: | 17.5～45.5kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。 |
| ハイライト: | JIS F 2007 係船用係船柱,丸穴鋳鋼係船器,船舶係留索案内 JIS B型 |
||
製品の説明
ブルワーク取り付け式係留チョック JIS F 2007 タイプ B |丸口鋳鋼ロープガイド
製品概要
JIS F 2007 タイプ B のブルワーク取り付け係留チョックは、円形の開口部を備えた鋳鋼製のロープガイドです。船舶のブルワークに設置され、係留ロープをコンパクトな円形開口部に導き、ロープの方向制御のための滑らかな接触半径を提供します。
タイプBはタイプAに比べてサイズ範囲が150～300と短く、丸ロープ通路がコンパクトです。これは、船舶の描画に長い楕円形の開口部ではなく円形の開口部が必要な、小型および中型のブルワーク係留位置に適しています。
簡単な仕様
●タイプ：JIS F 2007 B種丸口→ブルウォーク係留位置用のコンパクトな丸ロープガイド。
• 公称サイズ範囲: 150 ～ 300 → 小型および中型の係留設備に重点を置いています。
●規格：JIS F 2007-1976→タイプBの寸法と呼び方を参照。
●標準材質：JIS G 5101によるSC42鋳鋼→C-Mn鋳鋼、ステンレス鋼、特殊鋼もご相談可能です。
• 計算質量：17.5 ～ 45.5 kg → 取り扱い、梱包、設置、運賃見積りに役立ちます。
• 表面処理: Sa2.5 ブラスト + 鋳鋼用エポキシショッププライマー → 研磨は通常、ステンレス鋼の接触面に限定されます。
• 製造上の焦点: 丸い開口部の接触半径、鋳造の健全性、溶接部の制御、薄肉亀裂リスクの低減。
主な技術パラメータ
JIS F 2007 B型係留チョックの主要なウェブページの寸法。特に明記しない限り、寸法は mm 単位です。
|
呼び径 |
L |
L1 |
L2 |
B |
C |
R3 |
T |
リブの数 |
溶接脚 |
計算質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
基準ロープ直径は、船舶の係留配置およびプロジェクトの仕様と照らし合わせて確認する必要があります。
|
呼び径 |
適用マニラロープ径(mm、参考値) |
適用ワイヤロープ径(mm、参考値) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
選定・お問い合わせガイド
ステップ1：JIS F 2007 B種の丸口と呼び径150～300をロープ径と容器図面から確認します。
ステップ 2: ブルワークのレイアウトに、長いタイプ A の楕円形の開口部ではなく、コンパクトな円形の開口部が必要かどうかを確認します。
ステップ 3: ブルワークの構造、溶接状態、および周囲の補強 (特に薄壁および溶接隣接部分) を確認します。
ステップ 4: 材料要件を確認します: SC42 鋳鋼、C-Mn 鋳鋼、ステンレス鋼、または特殊鋼。
ステップ5: 表面処理、研磨要件、証明書の範囲、検査立会い、数量、目的地、納期を確認します。
ステップ 6: 設置図、ブルウォーク構造図、または入手可能な場合は参考写真を提供します。
構造

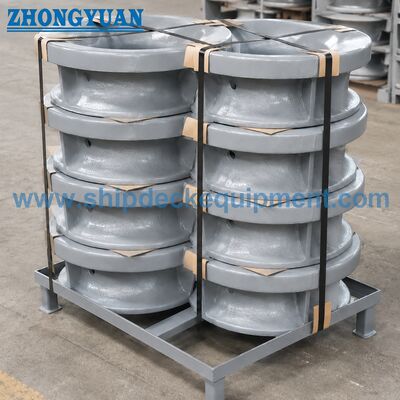

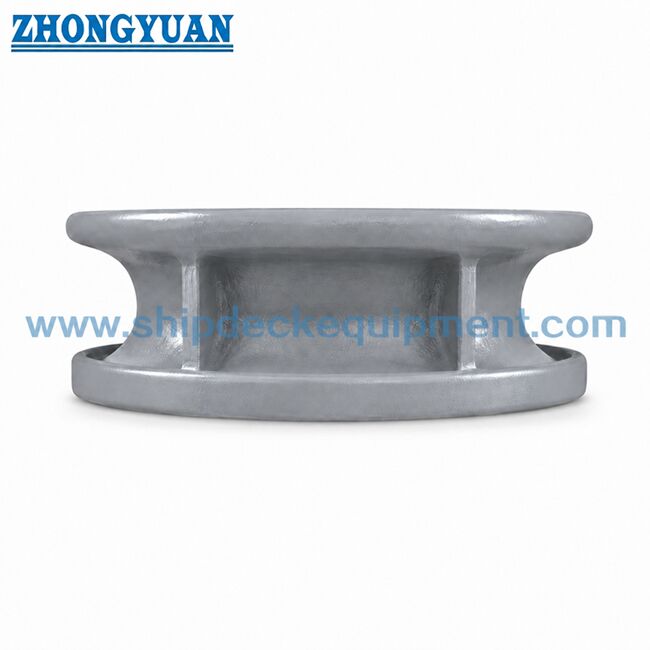

丸いロープの開口部 | 写真 ラウンドロープ開口部鋳鋼ボディ |防壁に取り付けられた溶接構造 |滑らかなロープ接触半径 |溶接接続部 |標準に従ったリブ |ショッププライマーまたはステンレススチール仕上げ
デザインと品質の利点
• 丸い開口部は、ブルワークの配置で長いタイプ A 開口部の代わりに円形ガイドが必要な場合に、コンパクトなロープ通路を提供します。
• キャスト後にロープ接触領域は丸く加工され、滑らかに加工され、局所的な鋭い接触を軽減し、ロープの保護をサポートします。
• 鋳造品質は、性能、溶接品質、検査の合格に重点を置き、一般に認められている海洋鋳造基準内で管理されています。
• 鋳造本体の 50 mm の溶接隣接ゾーンは、溶接界面近くの有害な兆候を減らすために、必要に応じて制御およびドレッシングされます。
• タイプ B はサイズ 150 ～ 300 でのみ供給されるため、製造および設置の際には肉厚と溶接界面の管理が特に重要です。
• FEA ベースの強度レビューを使用して、必要に応じて円形開口部、リブ、溶接サポート領域の周囲の応力集中をチェックできます。
カスタム属性
- 規格：JIS F 2007-1976 → 造船所や設計仕様でJIS規格の係留管・係留チョックの寸法が必要な場合に使用します。
- タイプ：B型丸口→ブルワーク内にコンパクトな円形のロープを通すのに適しています。
- 呼び径：150 / 200 / 250 / 300 → ロープ径、ブルワークスペース、船舶図面により選定します。
- 材質：SC42鋳鋼を標準参考→C-Mn鋳鋼、ステンレス鋼、特殊鋼もご相談可能です。
- 表面処理: Sa2.5 ブラスト + エポキシショッププライマー → 研磨仕上げは、指定された場合、主にステンレス鋼の接触面に適用されます。
- 溶接ゾーン制御: 溶接界面の周囲 50 mm → 溶接品質に影響を与える有害な兆候を減らすために制御されます。
- 証明書の要件: 注文に応じたメーカー証明書またはクラス証明書 → 見積前にクラス検査を確認する必要があります。
仕組み
ブルワーク開口部の位置合わせ → ロープが丸チョックを通過 → 滑らかな接触半径がロープの方向をガイド → 鋳造体が局所的な接触力を溶接されたブルワーク構造に伝達 → 設置後の検査とコーティング
アプリケーション
小型船舶 |作業船 |タグボート |はしけ |サービスボート |防波堤ロープ開口部 | 写真 防波堤ロープ開口部港の係留位置 | JIS F 2007 B種チョックの交換
認定と利点
証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、およびクラス協会の承認手順に従って手配できます。
認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。
絵と写真
よくある質問
Q1: JIS F 2007 タイプ A とタイプ B の主な違いは何ですか?
A1: タイプ A は開口部が楕円形で、サイズ 150 ～ 500 をカバーします。タイプ B は開口部が円形で、サイズ 150 ～ 300 をカバーします。選択はロープの経路、ブルワークの開口部の配置、船舶の設計図によって異なります。
Q2: タイプ B サイズ 150 ～ 300 で溶接部管理が重要なのはなぜですか?
A2: タイプ B のサイズは比較的コンパクトで、溶接界面近くの壁部分が薄くなる場合があります。制御された鋳造、ドレッシング、および溶接領域の準備により、造船所の溶接中の亀裂のリスクが軽減されます。
Q3: タイプBの見積前に必要な情報は何ですか?
A3: 型式、呼び径、材質、表面処理、数量、証明書の要否、設置図、送付先、納期をご確認ください。見積前にクラスの検査範囲を確認してください。
