17～68mmチェーン用ボルト式ドッグタイプアンカーチェーンストッパー | JIS F 2002型、鋳鋼またはダクタイル鋳鉄製
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F 2002-1976 | タイプ: | バータイプ クラスA-タイプa、b、クラスB-タイプa、b、 |
|---|---|---|---|
| チェーンサイズ: | 17-68mm | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄、鍛造鋼 |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 定額サイズ:: | 19-68; | その他: | 造船所の要件に応じてカスタマイズできます。 |
| ハイライト: | jis f 2002の制鎖器,制鎖器を繋ぎ止める船,鋳鉄の制鎖器 |
||
製品の説明
鎖は17~68mmの鎖で 固定された犬型アンカーチェーンストッパー JIS F2002型 鋳鉄または柔らかい鉄
製品概要
このボルト付きドッグ型アンカーチェーンのストップは,従来のJIS F 2002ドッグ型チェーンケーブル圧縮機の寸法と軌道の配置のコンセプトを使用します.カーソリーは原始の灰色の鋳鉄材料の代わりに鋳鋼または柔性鉄で供給できますユニットは,チェンレール,ヒンジドッグ,ヒンジピンとロックピンを組み込み,直接デッキ構造にストップボディを溶接するのではなくボルトによって準備された基盤にインストールされます..
ブロック付きの基礎は,検査,修理,交換のために完全なタップを外す必要があるプロジェクトにとって重要な特徴です.供給されたサイズシリーズは,アンカーチェーンの名目サイズ19から68まで,17から68mm, 必要な結合軸/ケンター軸通路に応じて選択されたA級とB級軌跡配置提供されたボディ材料は,元の標準材料ベースから変更されているため, 最終的な材料の種類,基礎ボルト,構造的適性,負荷ベース,検査範囲および受容は,承認されたプロジェクト図と仕様に従ってください.
速やかな仕様
設置: 基礎ボルト付きの設置 → 承認されたボルトと基礎設計を条件として,デッキ基盤からボディを切ることなく,完全なストップを外すことができます.
• 設計ベース: JIS F 2002型ドッグチェーンケーブルコンプレッサーの幾何学 → 変更されていない材料適合の主張ではなく,古い次元と配置の参照として使用されます.
カーソリー素材の選択肢:鋳鋼または柔性鉄 →正確なグレード,機械的特性および材料の認証はプロジェクトで確認されます.
•名目サイズ範囲: 19 から 68 → 付属した寸法表で適用されるアンカーチェーン直径は 17 から 68 mm に対応します.
クラス配置:クラスA/クラスB → 鎖線を通る結合またはケンター鎖の必要な向きに応じて選択されます.
• 操作配置:ヒンジドッグ+ロックピン → 鎖を配置した後,鎖の軌道を直接機械的に拘束します.
基礎インターフェース:ボディ,ボルト,基礎プレート,および局所的なデッキ強化が負荷移転経路を形成する → すべては承認された設置図に確認する必要があります.
基準質量:原始のレガシーデザイン値はバックエンドエンジニアリング参照のみに保持されます → 選択された鋳鋼または柔性鉄体のために最終製品の質量を再計算/確認する必要があります.
主な技術パラメータ
供給されたJIS F 2002型次元シリーズからコア選択および設置寸法.寸法はミリです.
|
定額サイズ |
適用可能なチェーンダイア |
B について |
H |
L について |
H3 |
B2 |
|---|---|---|---|---|---|---|
| 19 | 17・19 | 195 | 190 | 270 | 32 | 32 |
| 22 | 20・22 | 215 | 216 | 310 | 37 | 38 |
| 25 | 23・25 | 240 | 241 | 345 | 43 | 43 |
| 28 | 26・28 | 265 | 270 | 385 | 48 | 49 |
| 32 | 30・32 | 305 | 305 | 435 | 54 | 55 |
| 36 | 34・36 | 340 | 342 | 490 | 61 | 61 |
| 40 | 38・40 | 370 | 378 | 540 | 68 | 65 |
| 44 | 42・44 | 405 | 412 | 590 | 75 | 72 |
| 48 | 46・48 | 440 | 450 | 640 | 82 | 78 |
| 52 | 50・52 | 470 | 491 | 695 | 88 | 85 |
| 56 | 54・56 | 495 | 522 | 745 | 95 | 92 |
| 60 | 58 ¥60 | 530 | 564 | 795 | 102 | 98 |
| 64 | 62・64 | 565 | 600 | 850 | 109 | 104 |
| 68 | 66・68 | 590 | 635 | 900 | 116 | 110 |
選択と調査ガイド
• ステップ1: JIS F 2002型ボルト付き犬の配置を確認し,名目サイズ 19 から 68 までのクラスAまたはクラスBで,必要な鎖通路に応じて確認します.
• ステップ2:アンカーチェーン直径,チェーングレードが知られている場合,結合/ケンター鎖の詳細,鎖の中央線位置,トラックを通る必要鎖の方向性.
• ステップ3: カーソリ材質を確認します.鋳鋼または柔らかい鉄です. 必要な材料グレード,低温/衝撃要求事項,材料証明書レベル,承認要件を記載します.
• ステップ4: 承認された基礎図を提示し,ボルトの穴のパターン,ボルトの仕様,基礎プレート,デッキの強化,設置の高さ,鎖のリード,操作クリアランスを示します.
• ステップ5:コーティングシステム,鋳造検査,次元検査,NDT要件,材料の追跡可能性,メーカー文書,およびすべてのクラス/第三者の証人範囲を確認します.
• ステップ6: 量,船舶の種類,新築または交換目的,設置場所,配送目的地,必要な配送時間,利用可能な場合,既存の設備の写真を提供してください.
構造
鋳鉄や柔らかい鉄のボディ/チェーン・トラック ハンジングドッグ ハンジングピン ロッキングピン 洗濯機 スプリットピン 基礎・ボルトインターフェース プロジェクト仕様の保護コーティング
ボルト付き 設置 材料 工学 利点
• ボルト付きの基礎の取り付けは,この設計の主要な構造特質であり,ワークショップの修理または交換のために完全なストップを外すことができます.基礎とボルトのパターンが適している限り.
• 鋳造鋼は,プロジェクトにより頑丈な鋳造体とプロジェクト特有の検査/追跡性を必要とする場合には選択できます.正確なグレードと受容基準は製造前に合意する必要があります.
• 柔らかい鉄は,ノジュール型鉄鋳造が好ましい場合,選択できます.正確なグレード,機械的特性,使用適性については,プロジェクト仕様で確認する必要があります.
• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.
• チェーン・コンタクト・トラック,ドッグ・エッジ,ピン・インターフェースは,有害なバブル,鋭い局所的なエッジ,チェーンを損傷したり,正しいロックを妨げるような組み立ての干渉から自由である必要があります.
• 基礎ボルト,基礎プレート,デッキ構造および局所強化は,負荷移転経路の一部です.したがって,ボルト付き装置は完全な構造インターフェースとして見直されるべきです..
• カーソリ素材の変更だけでは,新しいSWL,防弾負荷,または断裂負荷が確立されません.設計検証または試験要件は,承認されたプロジェクト設計と承認基準に基づかなければならない..
カスタム属性
• 設計ベース: JIS F 2002 型レガシー幾何学 → 尺寸互換性およびボルト配置のために保持; 変更されていない材料適合として提示されません.
・ 製品タイプ: 犬型アンカーチェーンストッパー/チェーンケーブル圧縮機 → 固定装置でアンカーチェーンを機械的に固定します.
• 設置: ボルト付き基礎 → ボルト配置,基礎プレートおよびデッキ強化は,承認された図から確認する必要があります.
•名目サイズ: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 →チェーン直径と設置図に従って選択されます.
クラス:AまたはB → 結合/ケンター鎖通路の向きに応じて選択されます.
カーソリ素材:鋳鋼または柔らかい鉄 → 生産前に正確なグレードと機械特性要件を確認します.
材料の状態: プロジェクト特有の材料更新 → オリジナルJIS F 2002材料ベースは提供されたボディ材料として使用されません.
表面処理: 爆発浄化 + プロジェクト指定の船舶コーティング → 選択された材料と船舶/造船所のコーティング要件に従う最終システム
• 負荷評価: 確認 → SWLがない場合,名目チェーンサイズまたは旧基準質量から証明負荷または断裂負荷を推論する.
• 証明書要求: プロジェクトの要求 → 製造者,材料,NDTまたはクラス文書に応じて,合意された検査範囲の対象となります.
働き方
Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes
申請
Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved
認定 と 利点
証明書と検査文書は,プロジェクト要件,合意された材料の追跡可能性,検査の範囲,分類協会の承認手順に従って整理することができます.購入注文に記載されていない限り,自動的に含まれません..
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

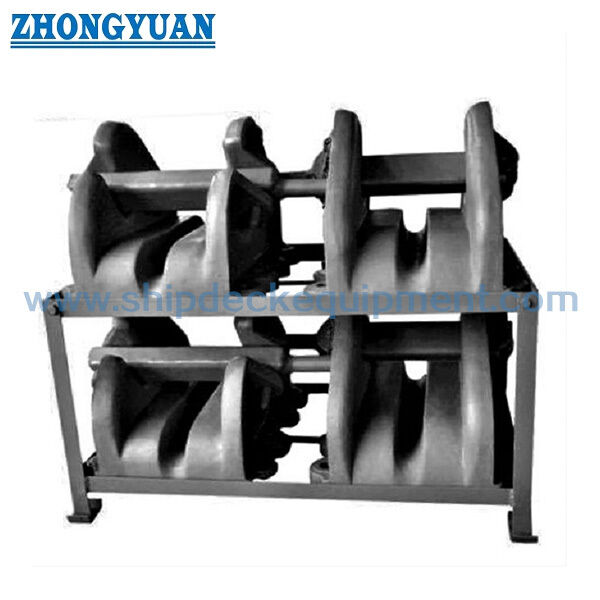

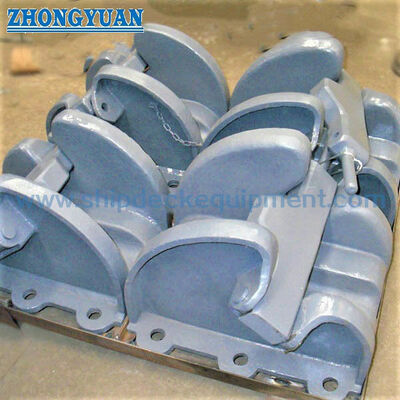

図解と写真
よくある質問
Q1: この犬型アンカーチェーンのストップの主要設置機能は何ですか?
A1: ボディは,デッキに永久に溶接される代わりに,準備された基盤にボルトで固定されています.これは,検査,修理または交換のために完全なユニットを取り除くことができます.承認された基礎とボルト設計の条件で.
Q2: カーソリーは鋳鉄か柔らかい鉄で供給できますか?
A2: ええ,古いJIS F 2002型幾何学へのプロジェクト特有の材料の更新として.選択されたグレード,機械的特性,鋳造品質,製造前に材料の文書と構造の適合性が確認されなければならない.変更された材料は,変更されていない JIS F 2002 材料適合として記述されるべきではありません.
Q3: 報名前に必要な情報は?
A3:名目サイズ,チェーン直径,A級またはB級,鎖の詳細,ボディ素材,材料グレード,基礎ボルトパターン,デッキサポート,コーティング,検査/証明書の範囲を確認します.量及び配達要件設置図や交換図を用意してください.
基礎図にボルトのパターンと構造的サポートを備える.
