150×450mm クローズドタイプ 3ロールシプサイド フェアリード 脚台付き JIS F 2014 DF/DS
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F 2014-1987 | タイプ: | DF&DS 密閉型 |
|---|---|---|---|
| ローラー直径: | 150～450mm | ローラーいいえ。: | 3つのローラー |
| ローラー重量: | 53.8～650kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | 閉ざされた型 船舶側フェアリード,3 ローラー 船上 フェアリード,JIS F 2014 船上フェアリード |
||
製品の説明

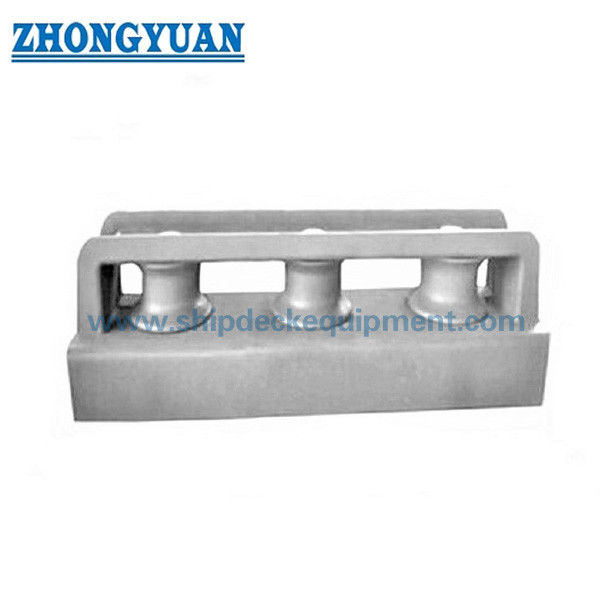

150×450mm クローズドタイプ 3ロールシプサイド フェアリード 脚台付き JIS F 2014 DF/DS
製品概要
JIS F2014 DF/DS 閉ざされた型3ローラーフェアリードは,船舶側甲板の位置で制御されたアンテナロープガイドのために設計されています.
この構造は,上板枠に囲まれた3つのローラーで構成され,ロープ路線が定義され,ロープが負荷下から脱出するのを防ぎます.
オープン型フェアリードと比較して,閉鎖型設計はロープ制御を良くし,直線着陸や狭いデッキ配置に適している.
速やかな仕様
ローラー直径:150~450mm →ロープの互換性を決定する
負荷の考慮:ロープ断断負荷に基づいて選択 → 作業条件下で安全な操作を保証
構造タイプ: 閉ざされたタイプ →制御ロープ経路
ローラー構成: 3つのローラー → 負荷分布
標準:JIS F2014-1987
材料:鋳鋼/C-Mn鋼
表面:Sa2.5 + エポキシコーティング
適用:船の横の固定
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ
注: 負荷に基づく選択またはSWLマッチングについては,技術サポートのために私たちと連絡してください.
| 定額 ダイア |
ローラー | ブッシュ | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | ミン t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | 1 0 について | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| 定額 ダイア |
洗濯機 | ピン | 座席とサポート | |||||||||||||
| D5 | D6 | t2 | d | d 1 | t3 | わかった | 1 | l2 | 1 3 | H1 | H2 | H3 | L について | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | ありません | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| 定額 ダイア |
座席とサポート | ブッシュにスクリューをセット | チェックピース | |||||||||||||
| L3 | D7 | D8 | B について | t4 | t5 | r5 | r6 | W1 | W2 | ボルト 定額 ダイア |
ボルト 長さ |
違う 違う | a は | b | C について | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | 加盟国 | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | 加盟国 | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | 加盟国 | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | 加盟国 | 20 | 4 | 65 | 135 | 90 |
選択ガイド
適切なフェアリードサイズと負荷容量を選択する助けが必要ですか? エンジニアリングサポートのために私達に連絡してください.
ステップ1 ロール直径を選択
ステップ2 ロープの種類を確認
ステップ3 ロープの破断負荷を確認 → ロープの容量とフェアリードのサイズが一致することを確認
ステップ4 設置を確認
ステップ5 認証の確認
ステップ6 ロープ経路を確認 (制御)
構造
トッププレートフレーム 3ロール ピンシャフト ブッシュベアリング サイドプレート
閉ざされたタイプ vs オープンタイプ
閉ざされたタイプ → 上面のプレートで,ロープ経路を制御する.
オープンタイプ → 上部プレートなし 柔軟なロープ入り
カスタム属性
閉ざされた構造 → ロープの脱出を防ぐ
3つのロール → 負荷の分布
鋳鋼 → 耐久性
調査ガイド
ロープの直径,ロープの種類,設置位置,認証要件を教えてください.
SWLや負荷マッチングのサポートが必要ですか? 私たちのエンジニアチームは適切な選択を支援することができます.
働き方
ロープは,制御された方向性を保証する閉ざされたロールを通過します.
申請
船舶の泊まり 船舶の案内
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
一般的な配列図と製品写真
注文
MOQ: 1ユニット 配達: 30~60日
よくある質問
Q1: 閉ざされた文字とは?
A:上部プレートで
Q2: いつ使うか?
A: ロープを直線で導いてる
Q3:違いは?
A: 閉ざされた制御ロープ,開いた柔軟.
Q4: 閉ざされたタイプのフェアリードの負荷をどのように考えるか?
A: フェアリードは,ロープ直径と対応する断裂負荷に基づいて選択する必要があります.構造は,定義された負荷条件下でロープを安全に導いて制御するように設計されています.
