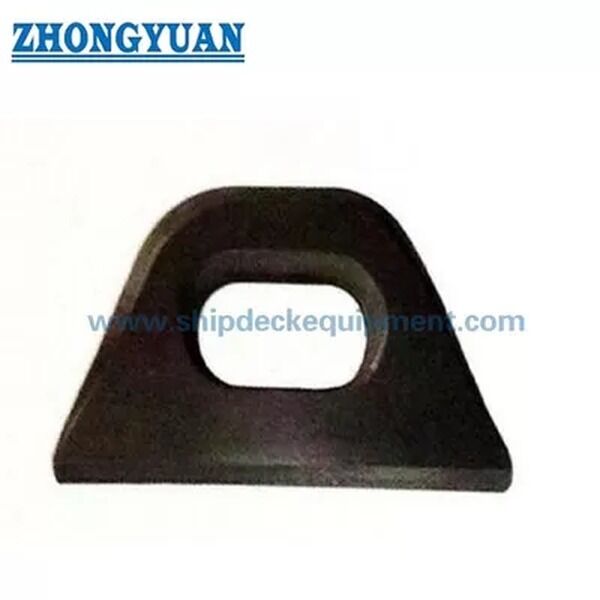

甲板の装着と貨物手作業者の接続のための船の円形眼鏡 JIS F 3410:1999タイプA/B
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | JIS F3410-1999 | 呼び径: | 0.4-50mm |
|---|---|---|---|
| タイプ: | タイプA及びB | 許容荷重: | 4～500KN |
| 材料: | 軟鋼、ステンレス鋼C-Mn鋼鍛造品 | 表面処理: | S2.5までサンドブラスト+エポキシショッププライマー1層 |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、BKI、IRS、RSなど | ||
| ハイライト: | JIS F3410 500KNの海洋の目の版,500KN海洋の目の版,船の鋼鉄目の版500KN |
||
製品の説明
甲板の装着と貨物手作業者の接続のための船の円形眼鏡 JIS F 3410:1999タイプA/B
製品概要
JIS F 3410型A型およびB型船舶の円形眼板は,ロープ端,鎖,ロープ,および船舶構造に関連する接続部品を固定するために使用される溶接された船舶固定装置である.標準型によって選択されます,名目サイズ,許容される負荷,設置位置,材料経路,溶接細部,母船構造の強度
タイプAは通常,デッキに設置された固定位置などの一般目的の眼膜として使用されます.プロジェクト図で確認されるべきです. 設計図は,その設計図で確認されるべきです.このページでは,この製品を単独のリフティング製品ではなく,船舶の固定装置として扱います.貨物処理,リフティング,またはクラス承認された使用は,負荷ケース,溶接詳細,親構造クラシフィケーションの承認
速やかな仕様
- 製品タイプ: 船舶の円形眼板 → ロープ端,鎖,ポリー,船舶接続部品の溶接式固定点.
- 規格と型:JIS F 3410-1999型Aと型B →型指定,寸法,材料ベース,注文説明の参照
- 定数サイズ範囲:0.4〜50 → 標準指定は,直線ミリメートルサイズではなく,許容される負荷に基づいています.
- 許容される負荷範囲: 4〜500 kN → 拉伸負荷の選択基準;最終使用は容器構造とプロジェクト承認と一致しなければならない.
- 材料経路: 鋳造合金鋼/C-Mn鋼または形状に切断された鋼板 → 正確なグレード,熱処理,および溶接可能性は,オートメントの前に確認する必要があります.
- 製造の焦点:スムーズな切断移行,円形眼の幾何学,裂け目/脱落制御,加工または鍛造の精度,および溶接領域の準備.
- A型マウント溶接基準: smin. 6〜35mm,gmin. 4〜22mm → 予備配置に有用だが,最終溶接詳細は造船所の図に準拠する.
- 表面処理: Sa 2.5 吹き込み + 1 層エポキシショッププライマーの参照 → 最終コーティング,ガルバン化,またはステンレス鋼の仕上げは,プロジェクトの要件に従ってください.
主な技術パラメータ
| 定額 サイズ |
許容される 負荷 kN |
a は | b | C について | d | e | f | h | 私は | r1 | r2 | マウント タイプA 溶接 s ミニ |
A型マウント 溶接 g ミニ |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
選択と調査ガイド
ステップ1:容器図,固定目的,設置位置に応じてJIS F 3410タイプAまたはタイプBを確認する.
ステップ2:名目サイズと許容される負荷を0.4から50/4から500kNで確認し,負荷ケースがデッキ固定,ロープ端固定,鎖接続,滑輪接続であるかどうかを指定します.ボーム・ガイ・アレンジメントを.
ステップ3: 基本構造,溶接詳細,強化,負荷方向,およびクラス承認,目撃者検査,または追加の計算が必要かどうかを確認します.
ステップ4: 材料と製造経路を確認する: 鍛造合金鋼,鍛造C-Mn鋼,鋼板切断 + 加工/鍛造仕上げ,不oxidable鋼,または特殊鋼の要求.
ステップ 5: 表面処理,マーク方法,NDT/検査要件,証明書の範囲,量,配送目的地,および必要な配送時間を確認します.
ステップ6: GA図,設置図,既存の製品写真,または,特にB型またはプロジェクト特有の寸法を注文する場合,利用可能な場合は交換サンプルを提示します.
構造
Oval eye opening | Forged or steel plate cut body | Smooth radiused transitions | Type A welded mounting area | Type B guy-eyeplate configuration | Low-stress marking area | Blasted and shop-primed or specified surface finish
鍛造,鋼板切断,溶接 の 利点
- 鋳造造造は,プロジェクトに制御された断面移行と確認された機械的特性を持つコンパクトな負荷を負担する目形を必要とする場合に適しています.
- 鋼板切削は,材料のグレード,厚さ,縁の準備,加工,最終セクションの形がプロジェクトの図面と検査要件を満たす場合に使用することができます.
- 円形の目周りのスムーズな移行は,急激な局所的な接触を軽減し,鎖,ロープ端,または滑輪フィッティングのよりよい座り付けを達成するのに役立ちます.
- 完成した表面は,目に見える裂け目や脱落から自由でなければならない.これは,目を開け,半径の移行,および溶接したマウントゾーンの周りに特に重要です.
- 偽造された眼板では,製造経路と標準/プロジェクト要件に応じて完成後正常化が必要かもしれません.
- A型溶接基準寸法 s と g は,初期設置の検査には有用ですが,造船所または設計事務所は溶接の詳細と局所強化を確認する必要があります.
- 許容される負荷は,SWL,MBL,試験負荷,ロープ断断負荷と混同してはならない.最終的な承認負荷は,眼板,溶接,親構造,検査範囲に合わせて依存する.
- 材料証明書,製造者証明書,クラス証明書,NDT記録,または目撃者検査は,確認された注文範囲に応じて取り決めることができます.
カスタム属性
- 標準: JIS F 3410-1999 → プロジェクト仕様で船の円形眼板の寸法と注文指定が要求されている場合使用
- タイプ:タイプA/タイプB →デッキの設置などの一般用途のタイプA;ブーム・ガイの眼板の配置を上げるためにタイプB.図の確認を条件に.
- 名目サイズ: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 →許容される負荷と設置図に従って選択します.
- 許容される負荷: 4〜500 kN → 選択のための標準基準負荷; プロジェクト特有の承認または親構造の検証を代替するものではありません.
- 材料:合金鋼の鍛造,C-Mn鋼の鍛造,または鋼板の切断構造 →最終グレード,溶接可能性,熱処理,証明書の範囲が確認される.
- 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー → 最終塗料システム,ガルバン化,または容器仕様に応じて不?? 鋼仕上げ.
- 検査: 基本要件として視界面検査 → NDT,証明試験,またはプロジェクト要件に応じてクラス目撃検査が可能です.
- 証明書要求: 注文範囲 → クラス承認に応じて要求に応じて提供されます. プロジェクト文書のレビューと検査の取り決めの対象となります.
働き方
ロープ端末 / 鎖 / 滑り輪のフィッティングは,円形の目 → ストレッチ力は,滑らかな目部分を通過 → 負荷は,溶接したマウントエリアに転送されます → 親デッキ,ブーム,負荷を分配する → 検査標識と最終コーティングは,プロジェクトの要件に従って完了します.
申請
Ship deck attachment points | Rope terminal fixing | Shackle connection | Pulley or block connection | Deck mooring accessory arrangement | Lifting boom guy eyeplate arrangement | Newbuilding and replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1: JIS F 3410 タイプAとタイプBの違いは何ですか?
A1:A型は,通常,甲板に搭載された固定位置に使用される一般用途の配置である.プロジェクト図でチェックする必要があります. 設計図は,その設計図で確認する必要があります.タイプBの注文では,プレートの長さや設置寸法などの追加の詳細が要求される場合があります.
Q2: 許容される負荷は SWL と同じですか?
A2: いいえ. 表は標準的な眼膜選択ベースのための許容される負荷を提供します. それはSWL,MBL,ロープ割れ負荷,または証明負荷として改名されるべきではありません.負荷方向で確認しなければならない.溶接の詳細,親構造,検査範囲,およびクラス承認
Q3: 眼膜は鍛えられるか,鋼板切断で作られるか?
A3: 両方の経路は議論可能である. 制御された断面移行と機械的特性が必要な場合,鍛造は適している. 鋼板切削は,指定された鋼級が,厚さ図面と検査の要件を満たす. 経路は,オートメントの前に確認する必要があります.
