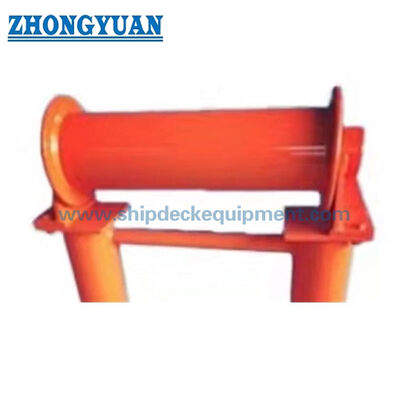

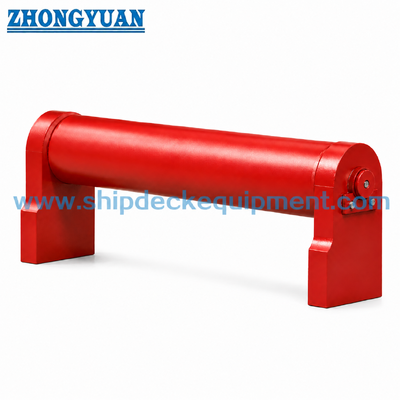

船舶の固定用の横向ローラーフェアリード CB/T 435-2005タイプA
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプA 船側タイプ | 標準: | CB/T 435-2005 |
|---|---|---|---|
| ローラー直径: | 76＆89mm | 重さ: | 17＆32.5kg |
| 材料: | C-Mn鋼、軟鋼、ステンレス鋼 | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| ハイライト: | CB/T 435 ホリゾナル・ローラー・フェアリード,横軸ローラーフェアリード,船舶停泊設備 ローラーフェアリード |
||
製品の説明
船侧水平滚轮导索器 | CB/T 435-2005 A型
产品概述
CB/T 435 A型船侧水平滚轮导索器是一种安装在船侧的水平滚轮式系泊缆绳导向装置，通常安装在船舷侧，并与船侧双滚轮导索器或滚轮挡索器配合使用。其功能是引导系泊缆绳，并帮助改变缆绳在垂直方向上的导缆角度，从而减少缆绳在船侧与甲板系泊布置之间改变方向时的局部磨损。
此A型配置采用滚轮、滚轮轴、轴套、垫圈、轴承座、挡板和润滑槽轴承设计。高120毫米的轴承座焊接在滚轮导索器结构上，挡板则固定滚轮轴的位置。采购和更换时，主要确认点包括CB/T 435-2005 A型、滚轮直径、材料、表面处理、配套的船侧滚轮挡索器布置以及证书要求。
快速规格
- 产品类型：船侧水平滚轮导索器 → 用于船侧系泊布置的侧位缆绳导向器。
- 标准和类型：CB/T 435-2005 A型 → 船侧型，与船侧滚轮挡索器/双滚轮导索器布置配合使用。
- 滚轮直径：76毫米和89毫米 → 两个标称选项，用于匹配船舶系泊布局和缆绳导向路径。
- 主要长度范围：L 400–580毫米，L1 464–646毫米 → 有助于检查船侧附近的安装空间。
- 约重：17.0千克和32.5千克 → 支持搬运、包装、更换计划和运费估算。
- 主要部件：滚轮轴、滚轮、轴套、垫圈、轴承座、挡板和润滑槽 → 设计用于引导旋转和易于维护的组装。
- 材料选项：C-Mn钢、普通钢、不锈钢和指定情况下的FRP滚轮选项 → 最终材料应遵循项目要求。
- 表面处理：Sa 2.5喷砂+环氧底漆、抛光、镀锌或定制饰面 → 最终涂层应与船舶涂装规范相匹配。
主要技术参数
| 标称直径（毫米） | 滚轮直径 D | 轴径 D1 | L | L1 | 重量（千克） |
| 75 | 76 | 32 | 400 | 464 | 17.0 |
| 89 | 89 | 42 | 580 | 646 | 32.5 |
选型与询价指南
步骤1：确认CB/T 435-2005 A型船侧水平滚轮导索器，并根据船舶图纸选择标称直径75或89。
步骤2：确认缆绳导向布置：船侧安装位置、垂直导缆角度变化以及配套的船侧双滚轮导索器或滚轮挡索器。
步骤3：确认材料和滚轮选项：C-Mn钢、普通钢、不锈钢或项目要求的FRP滚轮。
步骤4：确认表面处理：Sa 2.5喷砂+环氧底漆、镀锌饰面、抛光不锈钢表面或其他涂层系统。
步骤5：在报价前确认检验和证书范围：根据项目要求提供船厂证书、材料证书、船级社见证检验或船级社证书。
步骤6：提供数量、船型、安装图或照片、交货目的地和所需交货时间。
结构
滚轮轴 | 水平滚轮 | 轴套 | 润滑槽 | 垫圈 | 高120毫米的轴承座 | 用于固定轴的挡板 | 焊接的导索器支撑结构 | 项目规定的表面处理
系泊设计、旋转与工程优势
- A型船侧布置适用于系泊缆绳在船侧导向器与甲板系泊设备之间改变方向的场合，尤其是在与船侧双滚轮导索器或滚轮挡索器配合使用时。
- 水平滚轮有助于在垂直方向上引导缆绳，并减少在系泊操作中与固定钢边直接摩擦。
- 轴套包含润滑槽，支持滚轮灵活旋转，并降低使用过程中的维护难度。
- 挡板固定滚轮轴，并在正常缆绳导向操作中帮助将滚轮组件保持在其设计位置。
- 高120毫米的轴承座提供了明确的支撑高度和焊接接口，以便与滚轮导索器结构集成。
- 可根据船舶环境、腐蚀要求、维护计划和客户规范选择材料和表面处理。
- 提供的参数表中未声明SWL或缆绳MBL。在需要时，应根据船舶系泊布置、缆绳数据和项目图纸检查载荷选择。
自定义属性
- 标准：CB/T 435-2005 → 用于A型船侧水平滚轮导索器的选择和主要尺寸参考。
- 类型：A型船侧型 → 适用于安装在船侧并与船侧滚轮挡索器布置配合使用。
- 标称直径：75 / 89毫米 → 根据项目图纸、滚轮直径和可用安装空间选择。
- 滚轮直径：76 / 89毫米 → 用于网页图纸和报价确认的主要缆绳接触滚轮尺寸。
- 材料：C-Mn钢 / 普通钢 / 不锈钢 / FRP滚轮选项 → 最终选择应由项目规范确认。
- 轴承设计：带润滑槽的轴套 → 支持更平稳的旋转和维护通道。
- 轴承座：高120毫米的焊接轴承座 → 项目图纸应确认周围结构和安装接口。
- 证书要求：可根据项目要求提供 → 应在订购前确认船级社检验范围。
工作原理
系泊缆绳接近船侧导向器 → 缆绳接触水平滚轮 → 滚轮旋转引导缆绳并改变垂直导缆角度 → 轴套和润滑槽支持灵活旋转 → 缆绳继续朝向配套的船侧滚轮挡索器或甲板系泊设备。
应用
船侧系泊站 | 船侧滚轮挡索器布置 | 配套使用的双滚轮导索器 | 系泊缆绳垂直角度引导 | 货船 | 工作船 | 拖船 | 新造和更换项目
认证与优势
可根据项目要求、检验范围、材料可追溯性和船级社批准程序安排证书。
认证：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、船厂测试证书。
图纸与照片
常见问题解答
Q1：CB/T 435 A型船侧水平滚轮导索器的主要功能是什么？
A1：它安装在船侧，用于引导系泊缆绳，并帮助改变缆绳在垂直方向上的导缆角度。它通常与船侧滚轮挡索器或双滚轮导索器布置配合使用。
Q2：提供的滚轮直径是否与产品SWL相同？
A2：否。滚轮直径和主要尺寸不是SWL。提供的数据包括标称直径、滚轮直径、轴径、长度和重量。任何载荷基础应从船舶系泊计算、缆绳数据、项目图纸或船级社要求中确认。
Q3：订购A型前应确认哪些事项？
A3：确认CB/T 435-2005 A型、标称直径75或89、配套的船侧导索器/滚轮挡索器布置、材料、表面处理、证书要求、数量、安装图、交货目的地和交货时间。
