150～300mm 係船桁取り付け丸穴鋳鋼係船ビット | JIS F 2007-1976 タイプB
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプb | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 技術基準: | JIS F 2007-1976 | 重さ: | 17.5～45.5kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。 |
| ハイライト: | JIS F 2007 係船用係船柱,丸穴鋳鋼係船器,船舶係留索案内 JIS B型 |
||
製品の説明
150～300mm 係船桁取り付け丸穴鋳鋼係船金物 | JIS F 2007-1976 タイプB
製品概要
JIS F 2007 タイプB 係船桁取り付け係船金物は、丸穴の鋳鋼製ロープガイドです。船体係船桁に取り付けられ、コンパクトな円形開口部を通して係船索を誘導し、ロープ方向制御のための滑らかな接触半径を提供します。
タイプAと比較して、タイプBは150から300までのサイズ範囲が短く、よりコンパクトな丸穴ロープ通路を備えています。長円形の開口部ではなく円形開口部を必要とする船体設計の小型・中型係船桁位置に適しています。
クイックスペック
・タイプ：JIS F 2007 タイプB 丸穴 → 係船桁取り付け係船位置用のコンパクトな円形ロープガイド。
・公称サイズ範囲：150～300 → 小型・中型係船設備に特化。
・規格：JIS F 2007-1976 → タイプBの寸法と呼称の参照。
・標準材質：SC42鋳鋼（JIS G 5101準拠）→ C-Mn鋳鋼、ステンレス鋼、特殊鋼についても相談可能。
・計算質量：17.5～45.5 kg → 取り扱い、梱包、設置、貨物見積もりに役立ちます。
・表面処理：Sa2.5ブラスト＋エポキシショッププライマー（鋳鋼用）→ 通常、ステンレス鋼の接触面のみ研磨。
・製造上の重点：丸穴接触半径、鋳造健全性、溶接部管理、薄肉割れリスク低減。
主な技術パラメータ
JIS F 2007 タイプB 係船金物の主要ウェブページ寸法。特に記載がない限り、寸法はmm単位です。
|
公称サイズ |
L |
L1 |
L2 |
B |
C |
R3 |
T |
リブ数 |
溶接脚長 |
計算質量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
参照ロープ径は、船体係船設備およびプロジェクト仕様と照合してください。
|
公称サイズ |
適用マニラロープ径（mm、参考） |
適用ワイヤーロープ径（mm、参考） |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
選定・問い合わせガイド
ステップ1：ロープ径と船体図に基づき、JIS F 2007 タイプB 丸穴、公称サイズ150～300を確認。
ステップ2：係船桁レイアウトが、より長いタイプAの楕円形開口部ではなく、コンパクトな円形開口部を必要とするか確認。
ステップ3：係船桁構造、溶接条件、周囲の補強を確認、特に薄肉部および溶接近傍領域。
ステップ4：材質要件を確認：SC42鋳鋼、C-Mn鋳鋼、ステンレス鋼、または特殊鋼。
ステップ5：表面処理、研磨要件、証明書の範囲、検査立会、数量、納入先、納期を確認。
ステップ6：設置図面、係船桁構造図、または参照写真があれば提供。
構造
丸穴ロープ通路 | 鋳鋼本体 | 係船桁取り付け溶接構造 | 滑らかなロープ接触半径 | 溶接接続部 | 規格準拠のリブ | ショッププライマーまたはステンレス鋼仕上げ
設計と品質の利点
・丸穴は、係船桁レイアウトがより長いタイプAの開口部ではなく円形ガイドを必要とする場合に、コンパクトなロープ通路を提供します。
・ロープ接触部は、鋳造後に丸め、仕上げ、滑らかにされ、局所的な鋭い接触を減らし、ロープ保護をサポートします。
・鋳造品質は、性能、溶接品質、検査合格に重点を置き、許容される海洋鋳造基準内で管理されます。
・鋳造本体の50mm溶接近傍領域は、溶接界面近傍の有害な指示を減らすために、必要に応じて管理および仕上げされます。
・タイプBはサイズ150～300のみで供給されるため、壁厚と溶接界面の管理は製造および設置中に特に重要です。
・必要に応じて、FEAベースの強度レビューを使用して、丸穴、リブ、溶接サポート領域周辺の応力集中を確認できます。
カスタム属性
- 規格：JIS F 2007-1976 → 造船所または設計仕様でJIS規格の係船パイプ/係船金物の寸法が必要な場合に使用。
- タイプ：タイプB 丸穴 → コンパクトな円形ロープ通路を係船桁に設けるのに適しています。
- 公称サイズ：150 / 200 / 250 / 300 → ロープ径、利用可能な係船桁スペース、船体図に基づいて選択。
- 材質：SC42鋳鋼を標準参照 → C-Mn鋳鋼、ステンレス鋼、特殊鋼についても相談可能。
- 表面処理：Sa2.5ブラスト＋エポキシショッププライマー → 指定された場合、研磨仕上げは主にステンレス鋼の接触面に適用されます。
- 溶接部管理：溶接界面周辺50mm → 溶接品質に影響を与える有害な指示を減らすために管理。
- 証明書要件：注文に応じたメーカー証明書または船級証明書 → 見積もり前に船級検査を確認する必要があります。
仕組み
係船桁開口部位置合わせ → ロープが丸穴係船金物を通過 → 滑らかな接触半径がロープ方向を誘導 → 鋳鋼本体が局所的な接触力を溶接された係船桁構造に伝達 → 設置後の検査と塗装
用途
小型船舶 | 作業船 | 曳船 | はしけ | サービス船 | 係船桁ロープ開口部 | 港湾係船位置 | JIS F 2007 タイプB係船金物の交換
認証と利点
プロジェクト要件、検査範囲、材料トレーサビリティ、船級協会承認手順に従って認証を手配できます。
認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

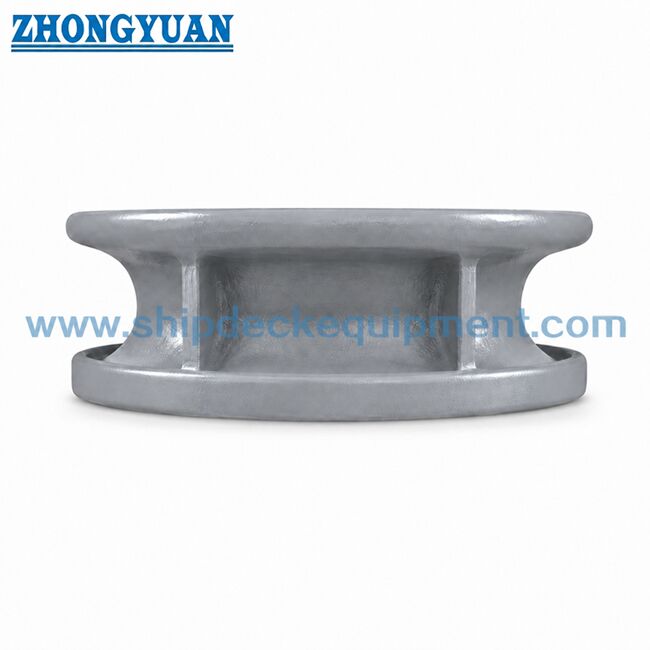

図面と写真
よくある質問
Q1：JIS F 2007 タイプAとタイプBの主な違いは何ですか？
A1：タイプAは楕円形の開口部を持ち、サイズ150～500をカバーします。タイプBは丸穴を持ち、サイズ150～300をカバーします。選択は、ロープ経路、係船桁開口部配置、船体設計図に基づきます。
Q2：タイプBサイズ150～300で溶接部管理が重要なのはなぜですか？
A2：タイプBサイズは比較的コンパクトで、溶接界面近傍の壁厚が薄い場合があります。鋳造、仕上げ、溶接部準備の管理は、造船所での溶接時の割れリスクを低減するのに役立ちます。
Q3：タイプBの見積もり前に必要な情報は？
A3：タイプ、公称サイズ、材質、表面処理、数量、証明書要件、設置図面、納入先、納期を確認してください。見積もり前に船級検査の範囲を確認する必要があります。
