14インチステンレス鋼ボタンチョック ヨットと作業ボートの 磨き付けのロープガイド

14インチ ステンレス製ボタンチョック | ヨット・作業船用ポリッシュ仕上げ係留ロープガイド

製品概要

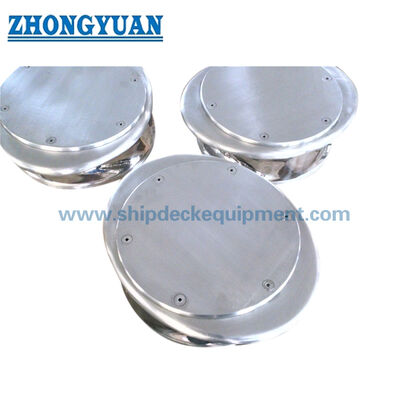

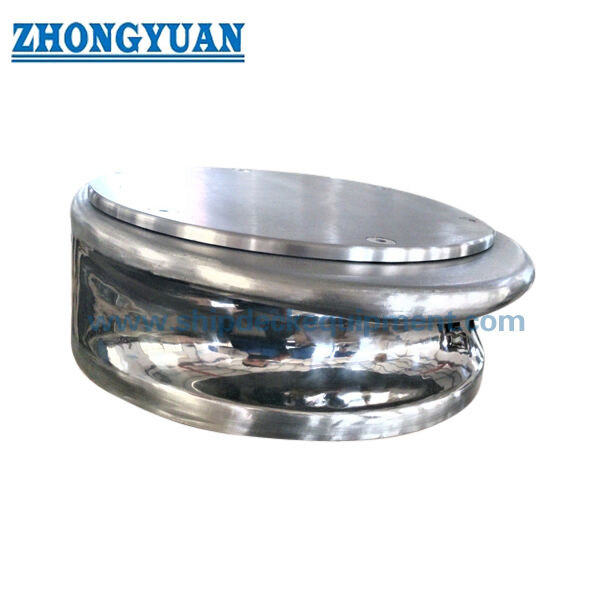

ポリッシュ仕上げのステンレス製ボタンチョックは、滑らかなロープ接触面、耐腐食性のステンレス素材、そしてクリーンなポリッシュ仕上げの外観を必要とする船舶向けのコンパクトな係留ロープガイドです。湖上船、内陸河川船、ヨット、公用船、作業船、警備艇、沿岸警備艇に適しており、特にステンレス製のデッキ金具やポリッシュ仕上げの係留ハードウェアが一般的に要求されるアメリカ大陸のプロジェクトに最適です。

このチョックは、SUS304またはSUS316ステンレス鋳物で供給可能で、ポリッシュ仕上げ、ヘビーポリッシュ仕上げ、またはミラーポリッシュ仕上げの表面処理が施されています。ロープ接触部の半径および断面変化部は、ロープの切れ、局所的な摩耗、応力集中を軽減するために、滑らかに仕上げられ、バリがない状態である必要があります。シリカゾル鋳造、ケイ酸ナトリウム鋳造、熱処理、材料機械試験、浸透探傷試験、有限要素解析（FEA）レビュー、プルテストは、確定した注文範囲およびプロジェクト要件に応じて手配可能です。

クイックスペック

• 製品タイプ：ポリッシュ仕上げステンレス製ボタンチョック → 滑らかなステンレス仕上げを必要とする船舶の係留ポイント向けのコンパクトな係留ロープガイド。
• 主な用途：湖上船、内陸河川船、ヨット、公用作業船、警備艇、沿岸警備艇 → 目に見えるデッキ金具や小型～中型船舶の係留設備に適しています。
• 供給サイズ：14インチタイプまたはカスタムサイズ → 供給される寸法A～Gは、レイアウト確認および見積もり確認に使用されます。
• 主なサイズ参照：A 16.5インチ（419.1 mm）、B 14インチ（355.6 mm）、C 直径14インチ（直径355.6 mm） → ウェブページ図面および設置スペース確認のための主要寸法。
• 材質オプション：SUS304またはSUS316ステンレス鋳物 → 最終的なグレードは、船舶仕様、水域環境、およびオーナーの要件に応じて選択する必要があります。
• 表面処理：ポリッシュ仕上げ、ヘビーポリッシュ仕上げ、またはミラーポリッシュ仕上げ → 外観を向上させ、バリのないロープ接触面を作成するのに役立ちます。
• 鋳造工法：シリカゾル鋳造またはケイ酸ナトリウム鋳造 → 表面仕上げ、寸法公差、コスト、納期要件に応じてプロセスを確認する必要があります。
• 検査およびエンジニアリングサポート：材料機械試験、熱処理記録、浸透探傷試験、FEA計算、プルテスト → プロジェクト要件に応じて利用可能です。

主な技術パラメータ

選定・お問い合わせガイド

ステップ1：ステンレス製ボタンチョックのタイプ、14インチサイズまたはカスタムサイズ、および寸法A～Gが船舶図面と一致するかどうかを確認してください。

ステップ2：船舶の種類と航行区域を確認してください：湖上船、内陸河川船、ヨット、公用作業船、警備艇、沿岸警備艇、またはその他のプロジェクト用途。

ステップ3：材質要件を確認してください：SUS304、SUS316、ステンレス鋳物グレード、ステンレス板部品の有無、および材質トレーサビリティ要件。

ステップ4：表面仕上げを確認してください：ポリッシュ仕上げ、ヘビーポリッシュ仕上げ、またはミラーポリッシュ仕上げ。視覚基準、サンプル写真、または要求される粗さ（該当する場合）を含めてください。

ステップ5：検査および証明書の範囲を確認してください：ミル証明書、材料特性試験報告書、熱処理記録、浸透探傷試験、船級承認、FEA計算、プルテスト（要求される場合）。

ステップ6：数量、設置位置、図面または写真、ロープサイズと荷重基準（入手可能な場合）、納入先、および希望納期を提供してください。

構造

鋳造ステンレス鋼ボタン本体 | 丸みを帯びたロープ接触面 | 滑らかな断面遷移 | ポリッシュ仕上げまたはミラーポリッシュ仕上げ | デッキまたはバルワーク設置インターフェースは確認が必要 | オプションの検査および試験範囲

鋳造、研磨、エンジニアリングの利点

• ポリッシュ仕上げのステンレス鋼構造は、ヨット、作業船、警備艇、内陸船、沿岸警備艇の目に見える係留エリアに適しており、耐腐食性と外観の両方が調達上の懸念事項となっています。
• 丸みを帯びたロープ接触プロファイルとバリのない仕上げは、係留ロープを切断、擦り傷、または局所的に損傷する可能性のある鋭い局所接触を軽減するのに役立ちます。
• 滑らかな半径と断面変化部は、局所的な応力集中を軽減するのに役立ちます。プロジェクトでエンジニアリング検証が必要な場合は、FEAベースの強度レビューを提供できます。
• シリカゾル鋳造は、より優れた鋳造表面とより細かい仕上げ基盤が必要な場合に選択できます。一方、ケイ酸ナトリウム鋳造は、コストと生産要件に応じて検討できます。
• SUS304は、淡水および一般サービスでプロジェクト仕様で承認されている場合に検討できます。SUS316は、オーナーまたは運用環境によってより高い耐腐食性が必要とされる場合に選択できます。
• 熱処理および材料機械試験は、選択されたステンレス鋳物グレードおよび注文検査計画に従って手配できます。
• 浸透探傷試験は、顧客または検査計画によって指定された場合に、ポリッシュ仕上げのステンレス鋳造表面の表面開口欠陥をチェックするのに適しています。
• プルテストはプロジェクト要件に応じて手配できます。試験荷重、荷重方向、治具配置、および合格基準は、見積もり前に確認する必要があります。

カスタム属性

• 製品名：ポリッシュ仕上げステンレス製ボタンチョック → 滑らかな丸みを帯びたボタンプロファイルを持つ係留ロープガイド。
• モデルタイプ：ステンレス製ボタンチョック → 14インチタイプまたは船舶図面に応じたカスタムサイズ。
• 材質：SUS304 / SUS316ステンレス鋳物 → 提供されたデータ中のSUS306の表記は、最終的なデータシートリリース前に確認する必要があります。
• 鋳造工法：シリカゾル鋳造 / ケイ酸ナトリウム鋳造 → 表面品質、公差、予算要件に応じて選択されるプロセス。
• 表面仕上げ：ポリッシュ仕上げ / ヘビーポリッシュ仕上げ / ミラーポリッシュ仕上げ → 仕上げレベルは、サンプル写真または視覚的な要件で確認する必要があります。
• 検査：材料機械試験 / 熱処理 / 浸透探傷試験（要求される場合） → 検査範囲は、注文およびプロジェクト承認要件に従います。
• エンジニアリングサポート：FEA強度計算およびプルテストが可能 → 荷重ケース、ロープ方向、および合格基準は、見積もり前に確認する必要があります。
• 証明書：クラス承認およびミル証明書は要求に応じて利用可能 → 注文範囲に含まれていない限り、標準納期とはみなされません。
• 設置：デッキまたはバルワークマウントは確認が必要 → 周囲構造、溶接/ファスナー方法、および補強は図面で確認する必要があります。

仕組み

係留ロープがチョックに近づく → 丸みを帯びたポリッシュ仕上げのボタンプロファイルがロープをガイドする → バリのない接触面が局所的な摩耗を軽減する → 局所的なロープ荷重が設置されたチョックを介して船舶構造に伝達される → プロジェクト要件に応じて検査または試験範囲が確認される

用途

アメリカ大陸の湖上船 | 内陸河川船 | ヨット | 公用作業船 | 警備艇 | 沿岸警備艇 | 小型サービス船 | マリーナおよび港湾係留位置 | 新造船および交換プロジェクト

認証と利点

証明書は、プロジェクト要件、検査範囲、材質トレーサビリティ、および船級またはオーナーの承認手順に従って手配できます。

認証：メーカー試験証明書、船級承認、ミル証明書、および材料特性試験報告書は、注文範囲に応じて要求に応じて利用可能です。

図面と写真

よくある質問

Q1：ステンレス製ボタンチョックにはSUS304とSUS316のどちらを選択すべきですか？

A1：SUS304は、船舶仕様で承認されている場合、淡水湖および内陸河川サービスで検討できます。SUS316は、特に沿岸サービス、塩水噴霧暴露、またはより厳しいオーナーの要件により、より高い耐腐食性が必要とされる場合に通常選択されます。最終的な材質グレードは、プロジェクト仕様に従う必要があります。

Q2：ボタンチョックはミラーポリッシュ仕上げで供給できますか？

A2：はい。ポリッシュ仕上げ、ヘビーポリッシュ仕上げ、ミラーポリッシュ仕上げが供給可能です。ミラーポリッシュ仕上げは製造プロセス、検査、コストに影響するため、必要な仕上げは、表面サンプル、参照写真、または視覚的な承認要件で確認する必要があります。

Q3：FEA計算とプルテストは提供できますか？

A3：はい。FEA強度計算とプルテストはプロジェクト要件に応じて手配できます。ロープの方向、予想される荷重基準、試験荷重、治具配置、および合格基準は、見積もり前に確認する必要があります。
