詳細情報 |
|||
| ボラード容量: | 5～100トン | わずかな重量: | 70～1670kg |
|---|---|---|---|
| 材料: | 鋳鋼、鋳鉄 | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS,NK,BV,ABS,DNV-GL,LR,KR,RINA,IRS,RSなど | ||
| ハイライト: | 固定型鋳造鋼のボラー,鉄筋の鋼筋ボラー |
||
製品の説明
港とドック停泊のための5×100T鋳鋼Tヘッドボラーード
製品概要
Tヘッド・ボラードは,船舶を安全に固定するために港,ドック,ターミナルに設計された重用アンテナです.
鋳鋼または柔らかい鉄で製造された構造は,信頼性の高い負荷負荷性能を確保するために,有限元素分析 (FEA) によって検証されます.
Tヘッド設計により多方向の固定と効率的な負荷分配が可能になり,様々な船舶サイズに適しています.
耐久性のある腐食保護と安定した構造性能を備えた長期間の海洋環境のために設計されています
速やかな仕様
容量: 5~100 T → 最大のアンテナ負荷容量を定義する
材料:鋳鋼/柔らかい鉄 → 費用対効果の対抗性のあるオプション
設計:Tヘッド →多方向ロープハンドリング
固定:アンカーボルト (HDG) → 安全な設置を保証する
検証:FEA → 構造強度を確認
体重: 70 ̇1670 kg → 構造物の大きさを表示する
表面:Sa2.5 + プライマー → 腐食防止
適用:港とドック →重用アンテナ使用
主な技術パラメータ
| タイプ | D | H | T | L について | B について | h1 | h2 | h3 | 体重 (kg) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
選択ガイド
ステップ 1 容量 → 5 乗 100T を選択 船舶の大きさと固定力に基づいて
ステップ2 材料の確認 → 鋳鋼 (経済的な) または柔らかい鉄 (耐磨性)
ステップ3 停泊の配置を確認する → ロープの数と方向
ステップ4 基礎を確認 → HDGボルトでアンカーボルトを固定する
ステップ 5 表面処理 → プリマーまたはカスタマイズされたコーティングを確認
ステップ6 標準と認証の確認 →第三者の検査
構造と構成要素
頭の体 強化されたベース 固定ボルトの穴 鋳造構造
カスタム属性
容量: 5~100T → 固定強度
材料: 鋳鋼 / 柔性鉄 → 耐久性 と 耐久性
設計:T頭→多方向の負荷処理
固定:ボルト → 安定した設置
螺栓:熱浸し?? →腐食耐性
検証:FEA → 構造安全保証
鋳造: 木製の模様 → 鋳造品質の制御
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
調査ガイド
必要な容量 (T),船の種類,泊場配置,設置条件,塗装要件を記載してください.
働き方
固定ロープはTヘッドの周りに巻かれ,荷重を均等に分配し,ベースとアンカーボルトを通して基礎に力を転送します.
申請
港 港 ターミナル 海上停泊
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書;FEA認証強度,多方向固定能力,耐久性のある鋳造構造費用対効果の高いソリューション.
図解と写真

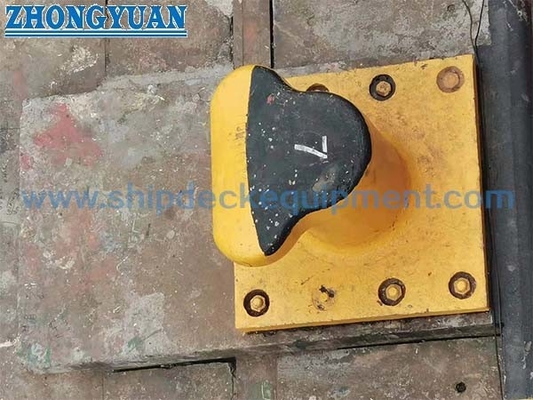

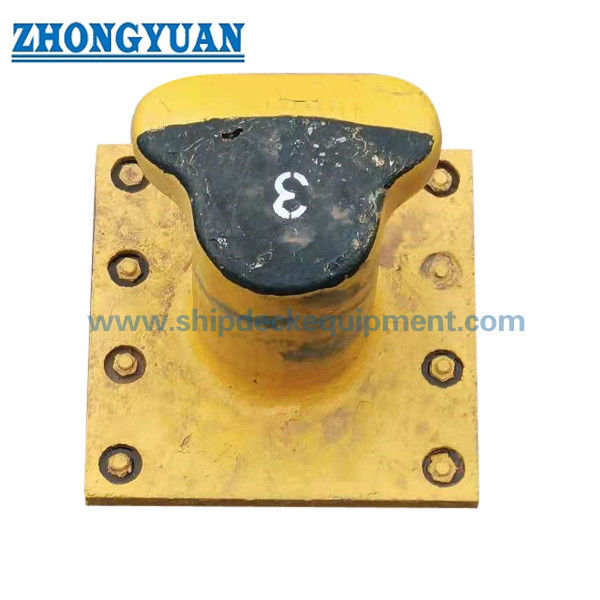

商品の写真です
注文
MOQ: 1台 配達期間: 50-80日 パーソナライズ可能
よくある質問
Q1: 容量をどのように選ぶか?
A: 船舶の大きさと最大着陸負荷の要件に基づいて
Q2: 鋳鋼と柔性鉄の違いは何ですか?
A: 鋳鉄 は より 経済的 で,柔らかい 鉄 は より 耐磨 性 と 寿命 が 長くなっ て い ます.
Q3: 構造の強さはどのように確保されますか?
A: 有限元素分析と制御された鋳造プロセスによって確認される.
