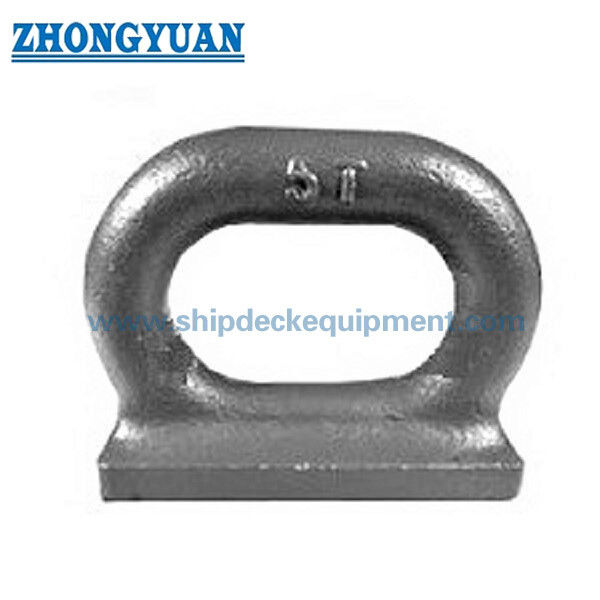

JIS F 3410のタイプFの鍛造材鋼鉄溶接されたOvel Eyeplateの船の係留装置
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan |
| 証明: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | 提供によって |
| 支払条件: | TT、L/C、等。 |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| 標準: | JIS F3410-1999 | わずかなサイズ: | 3〜15mm |
|---|---|---|---|
| タイプ: | タイプF | 許された負荷: | 147KNへの29.7 |
| 材料: | 穏やかな鋼鉄、ステンレス鋼のC Mn鋼鉄鍛造材 | 表面処理: | S2.5へのサンドブラスト+エポキシショッププライマーの1層 |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、等。 | ||
| ハイライト: | 鋳造 鋼製 溶接 円形 眼蓋,JIS F 3410 溶接した円形眼鏡 |
||
製品の説明
JIS F 3410のタイプFの鍛造材鋼鉄溶接されたOvel Eyeplateの船の係留装置
記述:
場合のロープ ターミナル、手錠、滑車、等のような固定の構造使用することができる船のための目の版として。
主要な技術仕様:
1.Standard:JIS F3410-1999、
2.Nominalサイズ:3-15mm
3.Type:タイプF、
4.Permissible負荷:147KNへの29.7
5.Material:穏やかな鋼鉄、ステンレス鋼のC Mn鋼鉄鍛造材;
終了するeyeplateの6.The表面は目に見えるひびおよびはげることから自由である。
7.Surface処置:サンドブラスティングへのS2.5 +エポキシの店のプライマーの1つの層;
8. 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、等。
主要な技術的な変数:
| 体言 サイズ |
許された 負荷 KN |
d | L | R | L1 | B | T | h | r | r1 | r2 | 溶接の足 f |
重量（kg） |
| 3 | 29.4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2.44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3.88 |
| 7.5 | 73.5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 11 | 7.5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11.7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
JIS F 3410のタイプFの鍛造材鋼鉄溶接されたOvel Eyeplateの船の係留装置のデッサン
