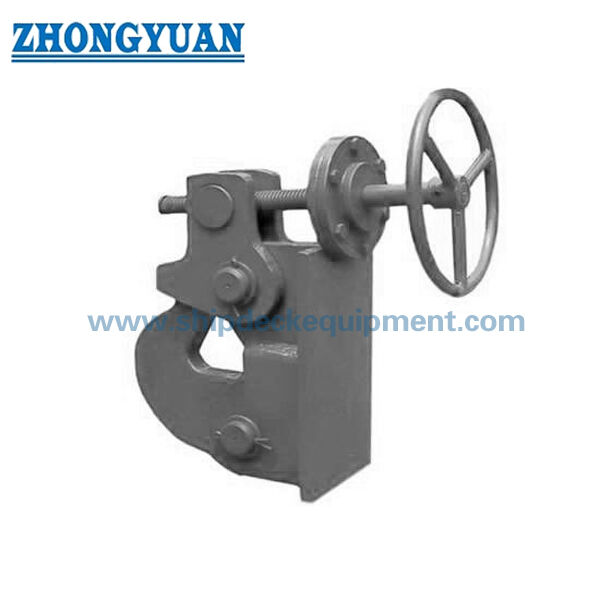

スクリュー式アンカーチェーン解放器 | CB 289-81 チェーンロッカー隔壁用防水ケーブルクリンチ

スクリュー式アンカーチェーンリリース装置 | CB 289-81 防水ケーブルクランプ（チェーンロッカー隔壁用）

製品概要

CB 289-81スクリュー式アンカーチェーンリリース装置は、ケーブルクランプまたはアンカーケーブルリリース装置とも呼ばれ、アンカーチェーンのエンドリンクを固定し、必要に応じて制御されたリリースを可能にするために使用されます。船体設計、設置スペース、防水要件、および運用配置に応じて、船甲板上、隔壁上、またはアンカーチェーンロッカー境界に配置できます。

このスクリュー操作式ケーブルクランプは、供給されたパラメータ表に基づき、公称チェーン径25mmから122mmの範囲をカバーし、グレード2およびグレード3のアンカーチェーンに対応しています。造船所、修理工場、船舶所有者、およびエンジニアリングバイヤーにとって、主な確認事項は、チェーンサイズ、アンカーチェーングレード、取り付け位置、防水機能テスト、操作クリアランス、材質、表面保護、証明書の範囲、およびプロジェクト図面がCB 289-81または別の確認済み改訂版を要求しているかどうかです。

クイックスペック

• 製品タイプ：スクリュー式アンカーチェーンリリース装置 / ケーブルクランプ → アンカーチェーンのエンドリンクを固定し、船舶の手順に従って制御されたリリースをサポートします。
• 技術標準：CB 289-81（供給時）→ プロジェクト文書がCB* 289-91も参照している場合は、正確な標準改訂版を確認する必要があります。
• 公称チェーン径範囲：25mm～122mm → 船舶の図面が一致する場合、小型船舶、タグボート、作業船、内陸水運船、およびその他の船舶タイプ用の複数のアンカーチェーンサイズに対応します。
• 適用チェーングレード：グレード2およびグレード3のアンカーチェーン → 選択前にチェーングレードとエンドリンクの寸法を確認する必要があります。
• 設置位置：船甲板、隔壁、またはアンカーチェーンロッカー境界 → 取り付け構造、操作クリアランス、および防水境界は図面で確認する必要があります。
• 操作：スクリュー操作式メカニズム → 正しく設置および保守されていれば、実用的な回転操作と信頼性の高いリリース/固定アクションのために設計されています。
• 防水要件：防水機能テストが指定されています → テスト方法、圧力、期間、および合格基準は、プロジェクトまたはクラスの要件に従う必要があります。
• 材質と仕上げ：C-Mn鋼またはステンレス鋼、Sa 2.5ブラスト+エポキシショッププライマー、亜鉛めっき、または注文に応じたカスタマイズされた表面処理が可能です。

主な技術パラメータ

CB 289-81スクリュー式アンカーチェーンリリース装置のメインウェブページ選択寸法。寸法は特に記載がない限りmm単位です。完全な供給寸法表はエンジニアリング参照セクションにあります。

選択・問い合わせガイド

ステップ1：製品名と標準参照を確認します：スクリュー式アンカーチェーンリリース装置 / ケーブルクランプ、CB 289-81または正確なプロジェクト指定改訂版。

ステップ2：船舶のアンカーチェーン仕様に従って、公称アンカーチェーン径範囲、チェーングレード、およびエンドリンク/ビターエンド配置を確認します。

ステップ3：設置位置を確認します：甲板、隔壁、またはチェーンロッカー境界。利用可能なスペース、操作方向、開口位置、および防水境界を含みます。

ステップ4：材質要件を確認します：C-Mn鋼、ステンレス鋼、またはその他の指定された鋼種、および材質証明書の要件。

ステップ5：表面処理と腐食保護を確認します：Sa 2.5ブラスト+エポキシショッププライマー、亜鉛めっき仕上げ、最終塗装システム、またはカスタマイズされた表面処理。

ステップ6：見積もり前に検査と証明書の範囲を確認します：防水機能テスト、メーカー証明書、材質証明書、クラス検査、または必要に応じて立会検査。

ステップ7：数量、船舶タイプ、設置図面または参照写真、納入先、必要な納入時期、および分類団体の要件を提供します。

構造

スクリュー操作式本体 | アンカーチェーンエンドリンク固定インターフェース | 船舶レイアウトに応じた手動/リモート操作接続 | 甲板または隔壁取り付けインターフェース | 防水シール配置 | 検査およびコーティング表面 | オプションのステンレス鋼仕様

設計、設置、品質の利点

• スクリュー操作式構造は、アンカーチェーンのエンドリンクの段階的な機械的固定とリリースをサポートし、シンプルで堅牢、かつ保守しやすい配置が必要な場合に役立ちます。
• 船舶の図面でサポートされていれば、甲板または隔壁の位置に設置できます。取り付け詳細、補強、および防水境界は、造船所または設計事務所によって確認する必要があります。
• 供給される25mmから122mmのチェーン径のサイズ範囲により、チェーン仕様が一致する場合、小型ボート、タグボート、作業船、サービス船、内陸水運船など、さまざまなサイズの船舶に対してケーブルクランプを選択できます。
• 防水機能テストが供給仕様に含まれているため、シーリング設計と設置インターフェースは重要な購入および検査ポイントです。
• C-Mn鋼とステンレス鋼のオプションにより、バイヤーは腐食環境、メンテナンスの期待、船舶の塗装システム、およびプロジェクト予算に合わせることができます。
• 回転部とスクリュー接触部は、製造、表面処理、最終組み立て後にスムーズな操作を確認し、過度の操作力を避ける必要があります。
• 表面処理は、Sa 2.5ブラストとエポキシショッププライマー、亜鉛めっき、またはプロジェクトの腐食保護仕様に応じたカスタマイズされたコーティングとして手配できます。

カスタム属性

• 標準：CB 289-81（供給時）→ 造船所または所有者の仕様がこのスクリュー式アンカーリリース装置を要求する場合にこの参照を使用します。
• 製品名：スクリュー式アンカーチェーンリリース装置 / ケーブルクランプ → アンカーチェーンのエンドリンクの固定とリリースに使用され、吊り上げサービスには使用されません。
• 公称チェーン径：25～122mm → 実際のアンカーチェーン径とプロジェクト図面で選択します。
• アンカーチェーングレード：グレード2 / グレード3 → 製造前にチェーングレードとエンドリンクの寸法を確認する必要があります。
• 設置：甲板 / 隔壁 / チェーンロッカー境界 → 設置インターフェースと防水エリアは船舶の配置図に従う必要があります。
• 操作：スクリュー操作式メカニカルリリース → 操作ハンドル、ロッド、またはリモート操作のレイアウトは、船舶の設計に従って確認する必要があります。
• 防水機能：供給仕様に従ってテストが必要 → テスト方法と合格基準はプロジェクトの要件で確認する必要があります。
• 材質：C-Mn鋼またはステンレス鋼 → 正確なグレードと証明書の範囲は注文前に確認する必要があります。
• 表面処理：Sa 2.5ブラスト+エポキシショッププライマー、亜鉛めっき、またはカスタマイズ → 最終仕上げはプロジェクトの腐食保護要件に従います。
• 証明書の要件：プロジェクトの要件に応じて利用可能 → クラス承認、立会検査、および証明書のレベルは、見積もり前に確認する必要があります。

仕組み

アンカーチェーンのエンドリンクがケーブルクランプで固定されます → スクリュー機構により、通常のサービス中にリンクが固定されます → リリースが必要な場合は、オペレーターが指定された位置からスクリュー/制御装置を回します → エンドリンクは船舶の手順に従ってリリースされます → 防水機能はプロジェクトのテスト要件に従ってチェックされます

用途

小型船舶 | タグボート | 作業船 | サービス船 | パトロールボート | 政府船舶 | 内陸水運船 | アンカーチェーンロッカー | 甲板アンカーチェーンエンド固定位置 | 隔壁アンカーチェーンエンド固定位置 | 新造船および修理プロジェクト

認証と利点

証明書は、プロジェクトの要件、検査範囲、材質トレーサビリティ、防水テスト要件、およびクラス協会の承認手順に従って手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

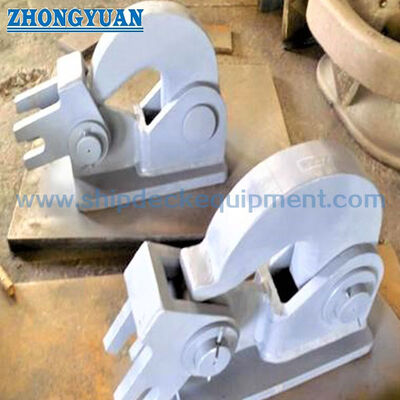

図面と写真

よくある質問

Q1：正しいCB 289-81スクリュー式アンカーチェーンリリース装置はどのように選択すべきですか？

A1：公称アンカーチェーン径、チェーングレード、エンドリンク配置、設置位置、操作クリアランス、および船舶の図面でモデルを選択します。供給された表は、チェーン径25mmから122mmの範囲をカバーしています。

Q2：このケーブルクランプは甲板と隔壁の両方の位置に設置できますか？

A2：船舶の設計が取り付けインターフェースと防水境界をサポートする場合、甲板または隔壁の位置に配置できます。造船所または設計事務所は、補強、開口部の位置、操作方向、および検査要件を確認する必要があります。

Q3：クラス証明書はすべての注文に自動的に付属しますか？

A3：いいえ。クラス関連の証明書、立会検査、材質トレーサビリティ、および防水テストの文書は、見積もり前に確認し、プロジェクトの要件とクラス承認手順に従って手配する必要があります。
