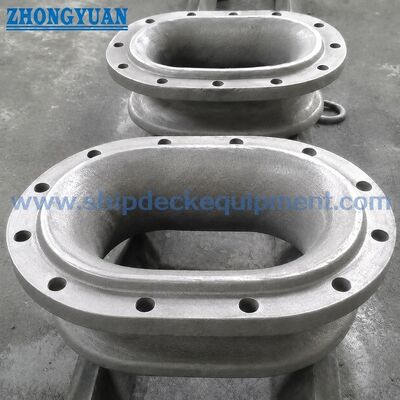

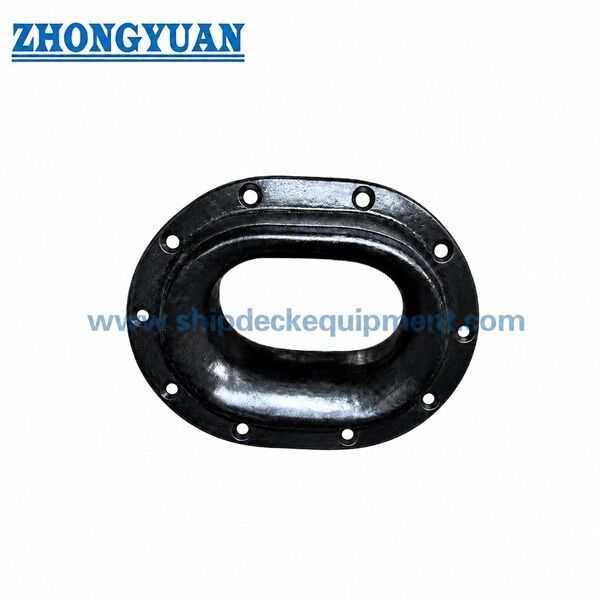

防壁ボルト付き 鋳造鋼の固定ストック CB34-76型B 船舶固定ストック
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | Bタイプ ボルト締めタイプ | 材料: | 鋳造C-Mn鋼、鋳鉄、鋳ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 技術基準: | CB34-76 | 重さ: | 22.6～205kg |
| 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、RINA、IRS |
| ハイライト: | CB 34-76の係留のくさび,タイプBのCB 34-76の彩のくさび,装置を繋ぎ止めるCB 34-76の船 |
||
製品の説明
防壁ボルト付き 鋳造鋼の固定ストック CB34-76型B 船舶固定ストック
製品概要
The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationB型設計は,壁にボルトで固定し,新築に適しています.船舶の構造とボルトの配置が標準の寸法や造船場図に一致する必要がある交換・修理プロジェクト.
鋳造体,平らなロープ接触半径,表面仕上げ,ボルトの穴,防壁の開口,周りの船構造は,選択中に一緒にチェックされるべきである.ロープ接触表面はロープ磨きを減らすために滑らかに床にする必要があります切断体と船の構造の周りの50mm接触領域は,フィットアップ,座席品質,固定装置の緊縮に影響を与えるような鋳造または表面の欠陥から自由である必要があります.
速やかな仕様
- 規格:CB 34-76 → A型,B型,C型,D型をカバーする船舶のアンテナ・チャック規格
- タイプ:タイプB 螺栓式 → 標準表と設計図に従って,リベットや螺栓で防壁に設置する.
- 適用可能なロープ範囲:ケーブル直径18.6~43.5mm,リネス回り160~325mm,ナイロンケーブル直径35~90mm → ロープサイズとコック開口とロープ接触半径を合わせるのに役立ちます.
- 主な寸法: L200~480mm, L1 300~685mm, L2 400~870mm → 壁の開口と設置スペースに合うコア長度
- 防壁の開口寸法: L3 310~705 mm,B3 240~545 mm → 造船所の開口準備および交換作業にとって重要です.
- 螺栓またはニット:直径12~24mm,量12または16 →最終的な固定装置の仕様は,容器の図面とクラスまたはヤード要件と確認する必要があります.
- 体重範囲: 22.6 〜 205 kg → 料金,取り扱い,梱包,配送計画に役立ちます.
- 材料の選択:C-Mn鋼,鋳鉄,鋳不oxidable鋼または氷割船プロジェクトのための特殊鋼 →最終材料のグレードは,注文仕様で確認されます.
主な技術パラメータ
| 最大ケーブル直径 | 亜麻の最大回り | ナイロンケーブルの最大直径 | L について | L1 | L2 | B について | B1 | B2 | b1 | b2 | b3 | R | R1 | R2 | 防壁の開口寸法 | ニットやボルト |
体重 体重 |
||
| L3 | B3 | 直径 | 番号 | ||||||||||||||||
| 18.6 | 160 | 35 | 200 | 300 | 400 | 130 | 230 | 330 | 18 | 110 | 22 | 58 | 15 | 145 | 310 | 240 | 12 | 12 | 22.6 |
| 22.5 | 200 | 45 | 260 | 400 | 520 | 170 | 310 | 430 | 25 | 160 | 28 | 84 | 30 | 190 | 415 | 325 | 16 | 12 | 49.3 |
| 28.0 | 230 | 55 | 320 | 465 | 590 | 200 | 345 | 470 | 28 | 175 | 30 | 95 | 30 | 210 | 480 | 360 | 16 | 16 | 71.2 |
| 33.5 | 270 | 70 | 400 | 572 | 720 | 260 | 430 | 580 | 32 | 200 | 35 | 108 | 33 | 260 | 592 | 450 | 20 | 16 | 118 |
| 43.5 | 325 | 90 | 480 | 685 | 870 | 310 | 525 | 700 | 35 | 240 | 40 | 126 | 44 | 320 | 705 | 545 | 24 | 16 | 205 |
選択と調査ガイド
ステップ1: 規格とタイプ → CB 34-76 B型 防壁ボルト付きアンテナ
ステップ2: ロープのサイズ → 最大ケーブル直径,亜麻の回り方またはナイロンケーブル直径を船舶の固定配置に応じて確認します.
ステップ3: 装置のマッチングのために,主要寸法 → L,L1,L2,B,B1,B2と防壁開口寸法 L3 × B3を確認する.
ステップ4: 固定配置 → ボルトまたはニット直径,量,穴のマッチング,既存の防壁の開口が新築または交換のためのものであるかどうかを確認します.
ステップ5:材料と鋳造プロセスを確認 →C-Mn鋼,鋳鉄,鋳造不oxidable鋼または特殊鋼の鋳造木のパターンまたは失われた泡のプロセスは,注文量とプロジェクト要件に応じて議論することができます.
ステップ6:表面処理とドキュメントの確認 →砂吹き Sa2.5エポキシストアプライマー,磨かれた不?? 鋼表面仕上げまたはカスタムコーティング; プロジェクト要件に応じて証明書と検査範囲.
構造
- 鋳造ボディ 滑らかな接線半径 防壁の開口 ボルトやニット穴 座席表面 表面処理
- 鋳造,設置,エンジニアリング の 利点
- B型構造は,ボルト付きの防壁の設置のために意図されているので,オーダー確認の前に,開口サイズ,ボルトの穴の配置と座席の表面は,造船所の図面と比較する必要があります..
- ロープ・コンタクト半径はロープ・ガイジングの際にロープ・アブラージを減らすために滑らかに地面する必要があります.
- 木材のパターンや失われた泡鋳造プロセスは,注文量,表面の要件,プロジェクトスケジュールに応じて選択することができます.
- 鋳造体と船の構造の周りの50mm接触面は,フィットアップや座席の質,固定装置の緊縮に影響を及ぼす表面欠陥を避けるために検査されるべきである.
- プロジェクトレビュー,造船所の承認,または特殊な船舶の適用のために必要な場合,有限要素強度計算と構造最適化が取り決められます.
- 材料,表面処理,文書の範囲は,容器の種類,設置位置,分類要件に応じて確認されるべきである.
カスタム属性
- 製品タイプ:B型 防壁のボルト付き固定ストック →ボルト付きまたはニット付きの設置装置を持つ鋳造体
- 標準:CB 34-76 → プロジェクトでCBの船舶の泊場を指定する場合に適しています.
- 設置: 防壁のボルト付きの固定 → 標準と庭の図面に従って,ストックが防壁の開口に固定されている場合に使用されます.
- ロープ接触面:地面の滑らかな半径 →ロープの摩擦と局所性磨損を減らすのに役立ちます.
- 鋳造プロセス: 木のパターンまたは失われた泡のプロセス → 量,サイズ,表面の要求に応じて選択されます.
- エンジニアリングチェック: 必要に応じて FEA レビューが利用可能 → プロジェクト特有の条件下で強度検証または最適化に使用されます.
働き方
固定ロープは壁の開口に近づく → 地面の滑らかなコック表面はロープを導きます → コアの方向はコック開口を通して制御されます → 負荷は鋳造体を通して転送されます.固定装置と強化された防壁構造.
申請
貨物船 大量輸送船 タンカー 作業船 バルグ トラグボート 造船プロジェクト 船の修理と交換 防護堤の停泊場
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
項目要求に応じて分類証明書,材料証明書,検査記録およびコーティング文書が利用可能であり,クラス承認の範囲に該当します.
図解と写真
よくある質問
Q1: CB 34-76 Type B は 溶接式か 螺栓式か?
B型は防壁の設置用のボルト型である.ボルトまたはニット直径,数量および穴の配置は,生産前に容器の図面で確認すべきである.
Q2: なぜロープ接触面が滑らかにならなければならないのか?
ロープは,停泊および停泊作業中に,コックを通過する.地面の滑らかな半径は,摩擦とロープの局所性磨きを減らすのに役立ちます.
Q3: 引上げにはどんな情報が必要ですか?
規格と種類,ロープサイズ,要求された寸法または図面,材料,表面処理,固定材の要求,量,証明書要求配送目的地と必要な配送時間.
