船舶用係船ビット鋳鋼係船ビット | CB 34-76 タイプA 滑らかなロープ接触半径付き
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | タイプA | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
|---|---|---|---|
| 技術基準: | CB34-76 | 重さ: | 16.4～171kg |
| 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、RINA、IRS |
| ハイライト: | 溶接した鋳造鋼の固定ストック,CB 34 型A 固定ストック |
||
製品の説明
海上保安棟に設置された 鋳型鋼の固定ストック CB34-76型A 滑らかなロープ接触半径
製品概要
船舶の防護堤のアンテナは,船甲板または防護堤上の固定方向に沿ったアンテナロープを導いて制御するように設計されています.
高品質の鋳造鋼の構造は,繰り返し固定作業の際に構造の強さと長期耐久性を保証します.
厳格な鋳造品質管理により,裂け目,縮小,収納などの欠陥がなくなり,信頼性の高い性能が保証されます.
すべてのロープ接触縁は滑らかな半径 (R) のプロファイルで設計されており,磨きを最小限に抑え,固定線を効果的に保護します.
速やかな仕様
- タイプ:タイプA → オープン・バルウォーク・チャック設計
- 標準:CB34-76 → 証明された海洋標準
- 材料: 鋳鋼/不?? 鋼 → 高強度・耐久性
- 構造: 防壁に固定 → ロープの方向制御
- 表面: 滑らかな磨き + R エッジ → ロープの磨きを減らす
- 体重:16.4171 kg → サイズ範囲が広い
- 適用:ロープガイドと保護 → 磨きを減らす
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ
| ケーブル・ダイア | 繊維の周長 | ナイロン・ディア | L について | L1 | L2 | B について | B1 | B2 | t | b1 | b2 | b3 | R | R1 | オープニング L3 | B3 | 体重 |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
選択ガイド
ステップ 1 ロープ直径を選択 →ケーブルサイズにマッチ
ステップ2 ロープタイプ → 鉄鋼/繊維を確認
ステップ3 設置を確認 → 防壁または甲板の縁
ステップ4 穴の大きさを確認 → 構造の適合
ステップ 5 認証要件の確認
構造
鋳造ボディ 丸い縁の開口 (Rデザイン) ロープの接触面が滑らか 強化構造
カスタム属性
- 鋳造品質管理 → 裂け目や収縮のない欠陥のない構造
- 丸い R エッジ → ロープの磨きを最小限に抑え,使用寿命を延長
- 滑らかな磨き面 → 動作中に摩擦を減らす
- 防壁の設置 → 方向制御とロープ保護
調査ガイド
ロープ直径,設置場所,開口サイズ,認証要件を記載する.
働き方
ロープはコック開口を通過する → 導向 → R エンドはストレスの濃度を減らす →ロープを保護し,スムーズな動作を保証します.
申請
船の要塞 甲板の端 ロープの誘導
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真

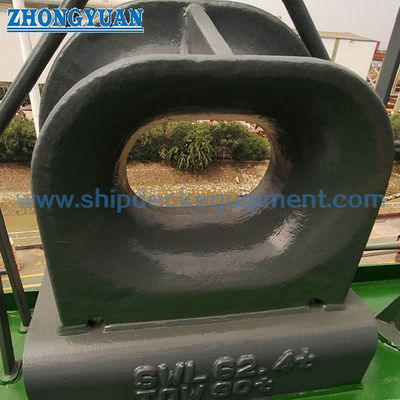

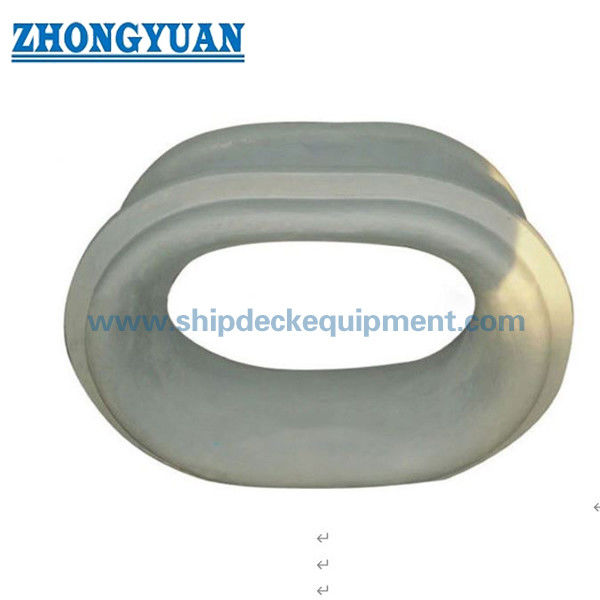

一般的な配置図と製品写真
注文
タイプA サイズ 素材 表面処理 認証
よくある質問
Q1: なぜ丸い縁のチョックを使うのか?
A: ロープの磨きを軽減し 損傷を防ぐためです
Q2:どんな材料を使っていますか?
A: 鋳造鋼または不?? 鋼
Q3: サイズを選択するには?
A: ロープ直径と開口寸法に基づいて
