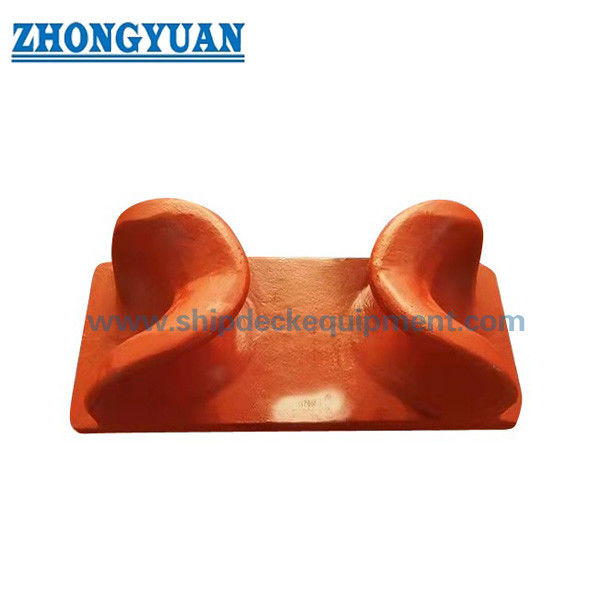

150×400mm デッキに設置されたオープン・チョック JIS F 2006型 SC鋳鋼
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、鋳鉄、砕氷船用特殊鋼も供給可能 | 技術基準: | JIS F2006-1976 |
|---|---|---|---|
| タイプ: | SC、FC | 重さ: | 11.5〜130kg。 10.7～98kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| ハイライト: | 甲板に装着された船のアンローリング・チョック,鋳造鋼の船のアンローリング・チョック,オープン・シプ・アンコール・チョック |
||
製品の説明
150～400 mm デッキマウントオープンチョック | JIS F 2006 タイプ SC 鋳鋼製 係船用
製品概要
JIS F2006 デッキマウントオープンチョックは、船舶のデッキ端での係船索の誘導と位置決めのために設計されています。
オープン構造により、ロープの挿入が柔軟になり、応力集中を軽減するため、小型船舶やコンパクトなデッキレイアウトに適しています。
この製品は、ロープ保護、構造的耐久性、安定した設置に重点を置いており、小型船舶、バージ、サービス船などで広く使用されています。
クイックスペック
呼び径: 150～400 mm → ロープの互換性を定義
規格: JIS F2006-1976 → 日本の船舶規格
タイプ: SC / FC → 異なる構造形式
材質: 鋳鋼 / ステンレス鋼 → 強度と耐食性
用途: 小型船舶の係船 → デッキ誘導
表面: Sa2.5 + エポキシコーティング → 耐食性
設置: 溶接またはボルト締め → 柔軟な取り付け
図面と写真
主要技術パラメータ（代表例）
|
呼び 径 |
L | L1 | B | B1 | H | h | h1 | l | l1 | R | R1 | r | r1 | r2 | r3 | r4 | t | t1 | S |
質量 kg |
呼び径 適用ロープ （参考） |
||
|
ワイヤーロープ （6×24） |
マニラロープ 150 |
150 150 |
|||||||||||||||||||||
| 49 | 49 | 80 | 230 | 230 | 350 | 44.0 | 22.4 | 選定ガイド | 160 | 20 | 10 | 84 | 80 | 33 | 350 | 20 | 100 | 83 | 16 | 32 | 100 | 350 | 83 |
| 100 | 100 | 110 | 35 | 35 | 8 | 84 | 22.4 | 55 | 200 | 400 | 100 | 136 | 100 | 10 | 16 | 400 | 28 | 250 | 16 | 38 | 52 | 250 | 250 |
| 14 | 14 | 130 | 42 | 42 | 10 | ステップ1 – サイズを選択 → ロープ径に基づく | 80 | 65 | 250 | 26 | 14 | 160 | 52 | 10 | 18 | 26 | 32 | 29.2 | 16 | 42 | 28 | ステップ1 – サイズを選択 → ロープ径に基づく | 44.0 |
| 18 | 18 | 150 | 49 | 49 | 10 | 140 | 80 | 75 | 230 | 28 | 18 | 180 | 32 | 12 | 選定ガイド | 28 | 83 | 44.0 | 22.4 | 50 | 32 | 350 | 350 |
| 20 | 20 | 170 | 85 | 85 | 12 | 400 | 100 | 85 | 350 | 30 | 20 | 22 | 83 | 85 | 22 | 30 | 8 | 64.0 | 22.4 | 55 | 83 | 400 | 400 |
| 20 | 20 | 200 | 100 | 100 | 100 | 200 | 100 | 100 | 33 | 33 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 | 選定ガイド | ステップ1 – サイズを選択 → ロープ径に基づく |
ステップ2 – ロープタイプを確認 → ワイヤー/繊維
ステップ3 – 設置方法を確認 → 溶接またはボルト締め
ステップ4 – 材質を確認 → 炭素鋼またはステンレス
ステップ5 – 認証要件を確認
構造
オープンチョック本体 | ロープ接触面 | ベースプレート
カスタム属性
オープン構造 → 柔軟なロープ挿入
滑らかな表面 → ロープの損傷を防ぐ
鋳鋼 → 高い構造強度
オプションのステンレス鋼 → 耐食性
柔軟な設置 → 溶接またはボルト締め
見積もりガイド
ロープ径、船種、設置方法、材質要件、認証をご提供ください。
仕組み
ロープはチョック開口部を通過し、定義された経路に沿って誘導され、摩耗を軽減し、ロープの位置を制御します。
用途
小型船舶 | バージ | タグボート | デッキ端誘導
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
JIS F2006規格に準拠して設計されており、寸法精度とロープ保護を保証します。

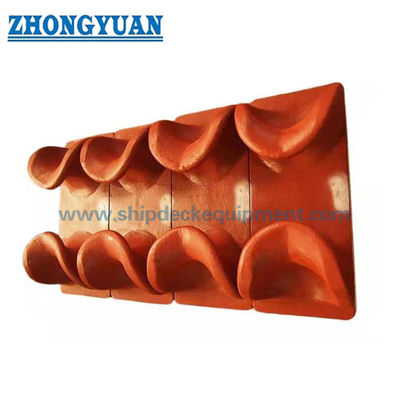

図面と写真
一般配置図と製品写真をご用意しています。
注文
カスタマイズ: 鋳造方法（ロストフォーム/砂型鋳造）、材質、設置タイプが可能です。
よくある質問
Q1: オープンチョックは何に使用されますか？
A: 係船索の誘導と保護に使用されます。
Q2: ボルトで固定できますか？
A: はい、オプションでボルト締めのベースが利用可能です。
Q3: どの材質が推奨されますか？
A: 一般用途には炭素鋼、耐食性にはステンレス鋼が推奨されます。
