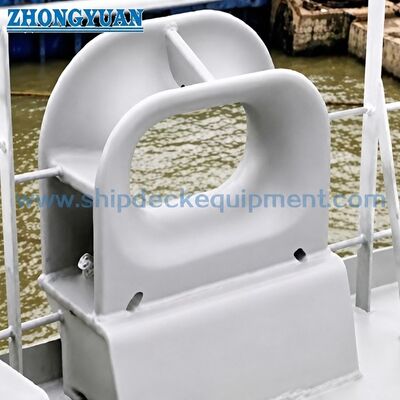

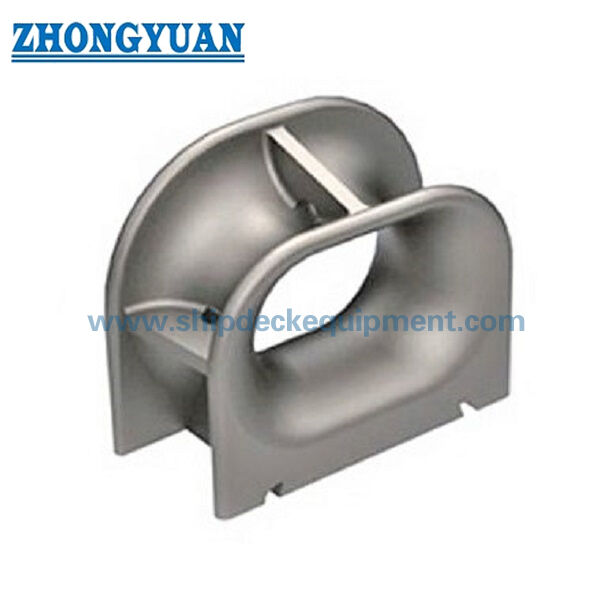

310～360 mm デッキ取り付け型 溶接鋼製 パナマチョック | JIS F 2017-1982 タイプ AP 船舶係留用

310～360 mm デッキマウント溶接鋼板製パナマチョック | JIS F 2017-1982 タイプAP 船舶係留用

製品概要

JIS F 2017 タイプAP デッキマウントパナマチョックは、係留索に定義された閉鎖通路と滑らかな索接触面が必要な船舶デッキで使用される鋼板製溶接構造の係留索ガイドです。デッキ構造に溶接され、通常は船舶の係留配置、索のリード角度、デッキ補強、コーティングシステム、検査要件と合わせて選定されます。

JIS F 2017 タイプAPは、船舶係留デッキ配置用に、公称サイズ310と360の2種類があるデッキマウント鋼板製溶接構造パナマチョックです。鋳造品と比較して、鋼板製溶接構造タイプは、制御された成形、治具サポートによる製作、溶接接続品質、および形状の繰り返し精度に重点を置いています。最終的な材料グレード、溶接手順、デッキ補強、および証明書の範囲は、プロジェクト仕様に従って確認する必要があります。

クイックスペック

・製品タイプ：デッキマウント鋼板製溶接構造パナマチョック → 船舶係留配置用の閉鎖デッキ索通路。

・規格およびタイプ：JIS F 2017-1982 タイプAP → タイプAPの指定、主要寸法、公称サイズの選定基準。

・公称サイズ範囲：310および360のみ → 船舶図面でAP鋼板製溶接構造デッキマウント配置が指定されている場合に適しています。

・主要寸法：L、L1、L2、L3、L4 → ウェブページ図面、デッキレイアウト確認、見積もり確認のための主要寸法。

・計算重量：190 kgおよび207 kg → 取り扱い、梱包、設置時のリフティング配置、および貨物見積もりに役立ちます。

・設置形態：デッキ溶接構造 → 生産前にデッキ補強、溶接詳細、索のリード角度を確認する必要があります。

・製造上の重点：鋼板成形、製造用金型/治具制御、滑らかな索接触面、溶接組立精度、およびオプションのFEAレビュー。

・表面処理：Sa 2.5ブラスト＋エポキシショッププライマー1層を参考 → 指定があれば、最終コーティングまたは研磨ステンレス鋼表面について議論できます。

主要技術パラメータ

JIS F 2017 タイプAP デッキマウント鋼板製溶接構造パナマチョックの主要ウェブページ寸法。寸法は特に記載がない限りmm単位です。

選定・お問い合わせガイド

ステップ1：船舶図面に従って、JIS F 2017 タイプAP デッキマウント鋼板製溶接構造パナマチョックおよび公称サイズ310または360を確認します。

ステップ2：係留索の方向、デッキ配置、およびチョックが新造船用か交換用かを確認します。

ステップ3：デッキ溶接インターフェース、デッキ補強、利用可能な設置スペース、および造船所の設置要件を確認します。

ステップ4：材料要件を確認します：鋼板グレード、ステンレス鋼オプション、または該当する場合は特殊鋼の要件。

ステップ5：表面処理を確認します：ショッププライマー、最終コーティング要件、亜鉛メッキ/塗装仕上げ、または指定があれば研磨ステンレス鋼表面。

ステップ6：見積もり前に証明書の範囲を確認します：メーカー証明書、材料証明書、船級証明書、立会検査、またはその他のプロジェクト要件。

ステップ7：数量、納入先、希望納期、設置図面、および利用可能な場合は参考写真を提示します。

構造

鋼板製溶接構造ボディ | 閉鎖パナマ索開口部 | 滑らかな索接触面 | デッキ溶接ベース | 成形金型/治具制御された形状 | 溶接組立インターフェース | ショッププライマーまたは指定された表面処理

製造、溶接、エンジニアリングの利点

・鋼板製溶接構造は、船舶図面で鋳造タイプではなくJIS F 2017 タイプAPが指定されている場合の、制御された成形および溶接組立に適しています。

・製造用金型と治具制御は、開口部の形状、ベースの長さ、および2つのAP公称サイズの繰り返し寸法の一貫性を維持するのに役立ちます。

・索接触面は、製造後に仕上げ、研磨し、滑らかにして、局所的な鋭い接触を減らし、係留索を保護するのに役立ちます。

・デッキ溶接ベースにより、チョックは局所的な索接触力をデッキ構造に伝達できます。デッキ補強と溶接詳細は、造船所または設計事務所によって確認する必要があります。

・デッキ接続領域周辺の溶接準備は、造船所の溶接および検査の受け入れに影響を与える可能性のある欠陥を減らすために制御する必要があります。

・FEAベースの強度計算と最適化は、開口部、プレート遷移、および溶接ベース領域周辺の応力分布を確認するために必要に応じて使用できます。

・2つのサイズ範囲は、船舶図面でAPタイプと主要デッキレイアウトがすでに固定されているプロジェクトの選定を簡素化します。

カスタム属性

・規格：JIS F 2017-1982 → 造船所または所有者の仕様でJISタイプAPパナマチョックの寸法が要求される場合に使用します。

・タイプ：AP → パナマチョック用途のデッキマウント鋼板製溶接構造構成。

・公称サイズ：310 / 360 → 船舶係留レイアウトおよびプロジェクト図面に従って選択します。

・構造：鋼板製溶接構造ボディ → 成形金型/治具制御と溶接組立品質が主要な製造ポイントです。

・材質：鋼板グレードは確認が必要 → C-Mn鋼、ステンレス鋼、または特殊鋼の要件は、見積もり前に確認する必要があります。

・設置：デッキ溶接 → デッキ補強、溶接詳細、および局所的な設置条件は図面で確認する必要があります。

・表面処理：Sa 2.5ブラスト＋エポキシショッププライマーを参考 → 最終コーティングは、船舶の塗装仕様または顧客の要件に従います。

・FEAレビュー：プロジェクト要件に応じて利用可能 → 必要に応じて応力集中を確認し、局所的な形状を最適化するために使用されます。

・証明書要件：注文範囲に応じて利用可能 → 船級検査および証明書のレベルは、見積もり前に確認する必要があります。

仕組み

係留索がデッキチョックに接近 → 索が閉鎖パナマ開口部を通過 → 滑らかな溶接接触面が索の経路をガイド → 局所的な接触力が溶接ベースを介して補強されたデッキ構造に伝達 → 設置後に検査と最終コーティングが完了

用途

外航船 | 貨物船 | タンカー | コンテナ船 | ばら積み貨物船 | デッキ係留ステーション | パナマ運河係留配置 | 新造および交換プロジェクト

認証と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、および船級協会承認手順に従って手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真

よくある質問

Q1: JIS F 2017 タイプAPは標準SWLを提供しますか？

A1: いいえ。JIS F 2017 タイプAPの表には、公称サイズ、主要寸法、および重量が記載されています。SWLは標準表には記載されていません。選定は、船舶の係留配置、索のサイズ、設計荷重、デッキ補強、溶接詳細、およびプロジェクト承認要件に従って確認する必要があります。

A2: 船舶図面、係留索配置、デッキレイアウト、および利用可能な設置スペースに従って、公称サイズ310または360を選択してください。提供される表は、主要寸法選定および見積もり確認用です。

Q3: 見積もり前に必要な情報は？

A3: 規格、タイプAP、公称サイズ、材料グレード、表面処理、数量、証明書要件、デッキ設置図面、納入先、および希望納期を確認してください。FEAレビューまたは船級立会検査が必要な場合は明記してください。
