NS 2585 シングルロール フェアリード

製品概要

NS 2585 船舶ガイドロールは,アンテナラインをガイドし,船のロープガイド位置でリード方向を変更するために使用される単一の露出ロールです.船舶機器のカタログでは,通常,ガイドロールとして記述されています.選択は,ロールサイズ,ロープカテゴリと直径,ロープリード幾何学,軸/サポートの配置に基づいて,設置スペースと船の泊場図.

公共のNS 2585参照表では,150 mmから450 mmの名目ロールサイズと約24.8 kgから310 kgの基準質量が一貫して示されています.供給されたロープ直径表は,合成繊維ロープをカバーします.ロープは,天然繊維のロープカテゴリと1550N/mm2の張力強さで6×24と6×37の鉄鋼ワイヤロープ構造です.これらのロープ直径は選択参照のみです.製品 SWL に直接変換してはならない.制御された標準/承認されたプロジェクト負荷ベースなしの,MBL,断片負荷,基準負荷または試験負荷.

速やかな仕様

• 製品タイプ: 単ロール船ガイド/曲線ロール → 船舶の固定装置内で定義されたロープターニングポイントを提供します.

標準参照: NS 2585 → 容器の図面,所有者の仕様,または交換の要件がこのガイドロール構成を必要とする場合使用します.

ローラーサイズ範囲: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm →ロープサイズと設置幾何学に一致する7つの基準サイズ.

適用可能なロープカテゴリ:合成繊維ロープ,天然繊維ロープ,および6×24 / 6×37鋼筋ロープ → 最大基準直径はロープカテゴリと構造に依存します.

鋼筋ロープベース: 付属基準表の1550 N/mm2の張力強度 → 他のロープグレードや構造に同じ直径制限を自動的に適用しない.

•基準質量: 24.8 〜 310 kg → 価格表,梱包,取り扱いの見直しに役立つ.最終製造/出荷質量は,承認された生産図に従ってください.

プロジェクト材料の選択肢:鋳鋼,鋳鉄/ノジュール鉄承認された図に従って炭素鋼または不?? 鋼のバリエーションが考慮される → NS 2585 単一の指定は,材料のグレードを仮定するために使用されるべきではありません.

• 表面保護:海水塗装,工場プリマー,ガルバン化磨いた不朽仕上げまたはプロジェクト指定の他の処理 → 最終システムは容器のコーティングと腐食防止仕様に従ってください.

主な技術パラメータ

選択と調査ガイド

ステップ1: NS 2585 と要求されるロールサイズを,船舶の固定図または既存の交換寸法から確認します.

ステップ2:ロープのカテゴリと直径を確認します.鋼鉄ロープの場合, 6×24 または 6×37 のような構造と,指定された場合の拉伸強度等級も提供します.

ステップ3: プロジェクトの負荷ベースを別々に確認します: 必要なSWL/設計負荷, 関連する場合のロープMBL, ラインリード角度と負荷方向.ロープ直径表から製品SWLを導き出す必要はありません.

ステップ4:供給と設置インターフェイスを確認する: ローラーのみまたは完全なガイドローラー組成,軸/ピン詳細,穴,ブーシングまたはベアリング配置,サポート/脚台幾何学維持可能空白とデッキ/防壁構造.

ステップ 5: 材料のグレード,製造形態,潤滑装置,腐食環境,表面の準備,コーティングシステム,検査/証明書要件を確認する.

ステップ 6: 量,容器の種類,設置場所,分類協会の要求,図面または参照写真,配送目的地,必要な配送時間

構造

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

ローラー表面,選択,エンジニアリングの利点

ロープを固定された鋭い鋼の縁に押し付けずに,固定線のリード方向を変更するための定義された位置を提供します.

ロープの表面を滑らかに → ロープの表面を滑らかに → ロープの表面を滑らかに

ロープガイドは,すべての配置に1つのサイズを使用するのではなく,ロープ直径と設置幾何学に合わせて調整できます.

ロープカテゴリー特有の選択 → 合成繊維,天然繊維,鋼筋ロープの参照は別々に保持されるので,ロープ直径は製品負荷率と混同されない.

• 交換フィット制御 → ロールサイズ,D1 / H,穴/シャフトの寸法,製造前には,既存の容器の配置と比較して,サポートジオメトリと利用可能な設置スペースをチェックする必要があります..

• プロジェクト特有の施工制御 → 材料,ブッシュ/ベアリングの詳細潤滑液とコーティングは,NS 2585の指定だけで推論されるのではなく,承認された設計と購入仕様に従ってください..

カスタム属性

•標準参照:NS 2585 →船舶のリード/曲線ローラー参照は,船舶のロープリード装置に使用されます.

• 配置: 単一ロール → 1 つの露出回転ロープ接触ロール

ローラーサイズ: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm →ロープ情報と容器配置によって選択します.

適用可能なロープ: 合成繊維/天然繊維/鋼筋ロープ → 最大基準直径はロープカテゴリとロープ構造によって異なります.

鉄筋ロープの基準: 1550 N/mm2 で 6×24 と 6×37 → 代替構造またはグレードは別途確認する必要があります.

基準質量: 24.8 / 49.3 / 92 / 127 / 168 / 252.5 / 310 kg → 負荷基準ではない

• SWL / 設計負荷: 確認する → 公開のNS 2585カタログは不一致な負荷用語を使用しているため,出札またはデータシートリリース前にプロジェクト負荷定義を検証する必要があります.

材料: プロジェクト専用 → 鋳鉄,鋳鉄/ノジュール鉄,炭素鋼または不?? 鋼 承認された図面と購入仕様によって確認された場合のみ.

• 表面保護: プロジェクト特有の → 海上コーティング,工場プライマー,ガルバン化,磨き上げ,または他の指定されたシステム.

証明書要求: プロジェクトの要求に応じて提供されます → 材料の追跡可能性,メーカー検査,分類協会の出席は注文範囲に制約されています.

働き方

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

申請

船の停泊駅 フェアリードアセンブリ 曲線/線を引く位置 デッキロープガイドの配置 防壁ロープガイドの位置 新築プロジェクト 置き換え・改装プロジェクト

認定 と 利点

材料証明書,次元検査,表面検査,ローテーションチェックと分類協会の出席は,プロジェクトの要件に応じて取り決めることができます.承認された検査計画と命令の範囲

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

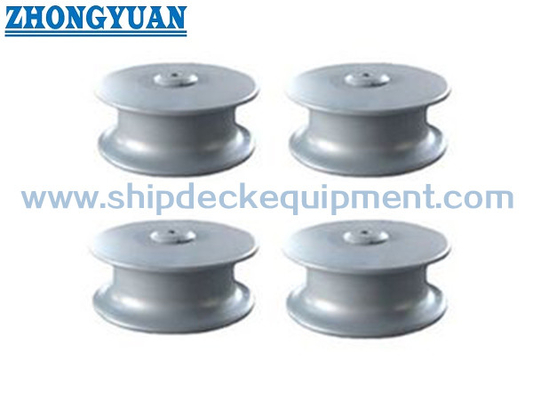

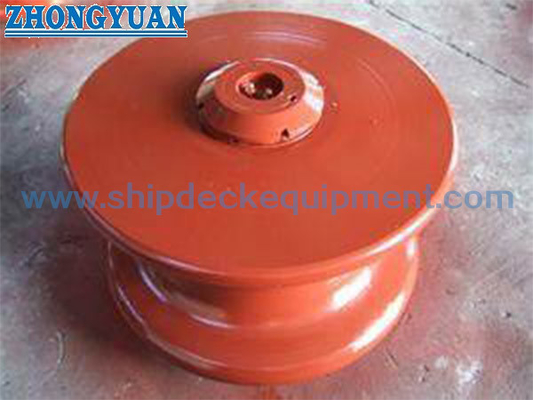

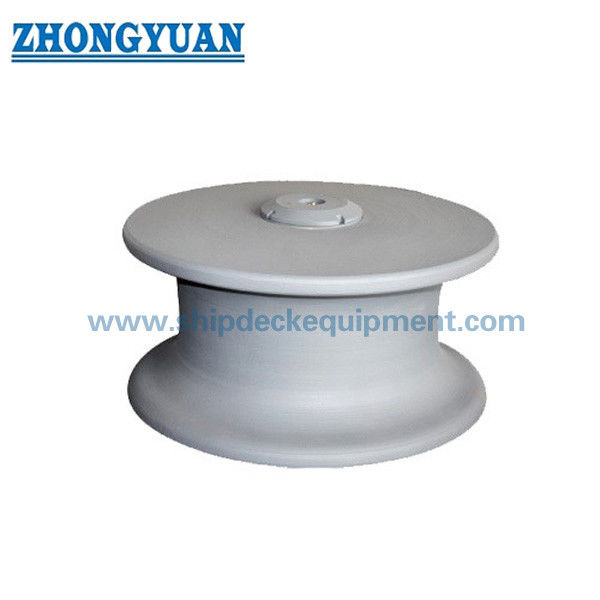

図解と写真

よくある質問

Q1:正しいNS 2585ロールサイズをどのように選ぶか?

A1: ロープの種類と直径,ロープリードの方向,シャフト/サポートの配置,利用可能な設置スペースとともに,船からロールサイズを選択します. 交換作業のために,既存のローラーを測るローラー直径のみから選択する代わりに,穴/シャフトとサポートインターフェース.

Q2: 適用されるロープ直径は,フェアリードSWLまたは断片負荷として使用できますか?

A2: ない.ロープ直径値は選択基準です.公共のNS 2585カタログは異なる負荷ラベルと値を使用します.断片負荷または設計負荷は,制御基準から確認されなければならない.承認されたプロジェクト・図面や購入者の負荷仕様

Q3: 代引品や交換品の製造前に必要な情報は?

A3: NS 2585 サイズ,ロープタイプと直径,必要なプロジェクト負荷ベース,ローラーとシャフト/穴の寸法,サポートまたは脚台の配置,材料,コーティング,証明書/検査の要件, 量,船の設置図または写真,目的地および必要な配達時間.r 直径,ロープの種類と直径,材料の種類,表面処理,供給範囲,証明書要求,量設置図や参照写真,配送目的地,必要な配送時間
