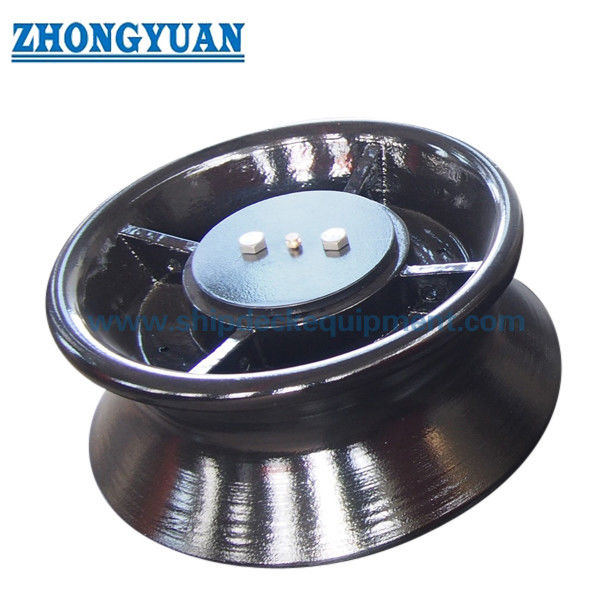

DIN 81906-1999 シングルロールフェアリード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | DIN81906-1999 | タイプ: | 1,2,3,5,8,12,20,32 整経ローラー |
|---|---|---|---|
| ローラー直径: | 160～560mm | ローラーいいえ。: | シングルロール |
| ローラー重量: | 12～580kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | DIN 81906の560mm歪むローラー,560mmの歪むローラー,歪むローラー560mmの係留 |
||
製品の説明
船舶係留用係留滚筒 | DIN 81906-1999 单滚筒导缆器
产品概述
DIN 81906 係留滚筒是一种单滚筒导缆器组件，用于远洋和内河船舶在靠泊、移泊和港口係留作业中引导係留绳。它提供了一个圆形的旋转接触面，使绳索能够改变方向，减少与甲板或船体结构的局部摩擦。
该产品根据 DIN 81906 公称尺寸、绳索拉力参考值、滚筒直径、安装布置、材料要求、表面处理和认证范围进行选择。提供的产品名称是指铸钢係留滚筒；然而，最终的材料等级以及滚筒是否遵循铸钢、球墨铸铁、不锈钢或其他项目规定的材料，应在报价和生产前确认。
快速规格
• 标准：DIN 81906-1999 → 係留滚筒型号、组装结构、主要尺寸和公称尺寸选择的参考。
• 产品类型：单滚筒係留滚筒 → 用作旋转绳索导向器，而非起重、牵引、拖曳或绞车产品。
• 公称尺寸范围：1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 根据标准公称号和船舶係留布置选择。
• 绳索拉力参考值：10 至 320 kN → 用作选择依据，未经项目批准不得直接转换为工作载荷 (SWL)、最小破断载荷 (MBL)、试验载荷或破断载荷。
• 滚筒直径 d1：160 至 560 mm → 影响绳索接触半径、绳索导向布置和可用安装空间。
• 大约滚筒重量：12 至 580 kg → 有助于包装、搬运、安装规划和运费估算。
• 表面处理：Sa 2.5 喷砂 + 环氧底漆、镀锌、抛光或定制饰面 → 最终涂层应遵循船舶规范。
• 定制：可根据项目要求讨论材料、表面处理、认证范围和匹配的基座布置。
主要技术参数
| 公称号 |
安全工作 载荷 |
d1 mm |
d3 mm |
d4 mm |
d14 mm |
h1 mm |
l 1 mm |
r1 mm |
Z1 mm 最小 |
重量 (kg) |
| 1 | 10 | 160 | 210 | 195 | 60 | 80 | 50 | 25 | 1,5 | 12 |
| 2 | 20 | 200 | 265 | 245 | 70 | 102 | 32 | 2,5 | 18 | |
| 3 | 32 | 250 | 330 | 300 | 85 | 126 | 42 | 33 | ||
| 5 | 50 | 320 | 420 | 390 | 106 | 160 | 55 | 68 | ||
| 8 | 80 | 400 | 530 | 490 | 125 | 208 | 60 | 73 | 136 | |
| 12 | 125 | 450 | 610 | 560 | 160 | 256 | 85 | 95 | 225 | |
| 20 | 200 | 500 | 640 | 620 | 190 | 278 | 100 | 111 | 4,5 | 336 |
| 32 | 320 | 560 | 780 | 740 | 230 | 348 | 150 | 125 | 580 |
选型与询价指南
步骤 1：根据船舶图纸和係留绳布置，确认 DIN 81906 公称号 1、2、3、5、8、12、20 或 32。
步骤 2：确认绳索拉力参考值、绳索类型、绳索直径、导向角度、安装位置，以及滚筒是作为备件更换还是新造件。
步骤 3：确认匹配布置：仅单滚筒、船舷/甲板边缘安装，或根据项目图纸要求与锥形基座（如 DIN 81907）一起使用。
步骤 4：确认材料要求：低碳钢、碳锰钢、不锈钢、铸钢、球墨铸铁或项目规定的材料等级。
步骤 5：确认表面处理：Sa 2.5 喷砂 + 环氧底漆、镀锌、抛光不锈钢饰面、最终涂层系统或其他涂层要求。
步骤 6：报价前确认认证范围：制造商证书、材料证书、船级证书、见证检验或根据项目要求进行批准。
步骤 7：提供数量、交货目的地、所需交货时间、安装图纸和参考照片（如有）。
结构
铸造滚筒体 | 绳索接触槽/圆形接触面 | 中心轴/基座连接区域 | 衬套/套筒布置 | 润滑脂嘴和维护点 | 紧固件和垫圈 | 表面保护
设计、铸造与工程优势
• 单旋转滚筒有助于引导係留绳方向，减少係留作业期间绳索与固定船体结构的直接摩擦。
• 绳索接触面在铸造或加工后应进行打磨和抛光，以减少尖锐的局部接触，并有助于保护係留绳。
• 更大的滚筒直径范围允许根据绳索路径、空间限制和标准公称号进行选择，而不是对所有船舶使用一个过于简化的型号。
• 旋转、衬套状况、润滑通道和紧固件状况是重要的检查点，因为该产品在重复接触下作为绳索导向器工作。
• 安装基础、甲板边缘支撑或基座结构应由船厂或设计部门根据绳索导向方向和局部船体结构进行检查。
• 材料和认证范围可根据订单要求安排，但最终数据表或生产发布前必须确认确切的材料等级。
自定义属性
• 标准：DIN 81906-1999 → 当船厂或船东规范要求 DIN 係留滚筒尺寸时使用。
• 公称号：1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 根据标准表、绳索布置和可用安装空间选择。
• 滚筒号：单滚筒 → 适用于係留线路径中的单个旋转绳索接触点。
• 绳索拉力参考值：10 至 320 kN → 仅作为选择参考；最终工作载荷 (SWL) 或批准载荷应通过项目计算或船级要求确认。
• 材料：低碳钢、碳锰钢、不锈钢、铸钢、球墨铸铁 → 最终等级和标准合规性应在报价前确认。
• 表面处理：Sa 2.5 喷砂 + 环氧底漆 / 镀锌 / 抛光 / 定制 → 根据船舶涂层规范和腐蚀环境选择。
• 匹配基座：当指定时可考虑 DIN 81907 锥形基座 → 应确认基座接口和安装图纸。
• 认证要求：可根据项目范围提供 → 应在订单前商定船级证书、制造商证书或材料证书。
工作原理
係留绳接近滚筒 → 绳索接触圆形旋转表面 → 滚筒随绳索移动而转动 → 局部摩擦减少 → 载荷路径通过滚筒支撑/基座传递到船体结构 → 服务期间进行检查和润滑
应用
远洋船舶 | 内河船舶 | 係留站 | 船舷导缆器布置 | 甲板边缘绳索导向 | 港口係留 | 船舶移泊作业 | DIN 81906 係留滚筒的更换
认证与优势
可根据项目要求、检验范围、材料可追溯性和船级社批准程序安排认证。
认证：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、制造商测试证书。

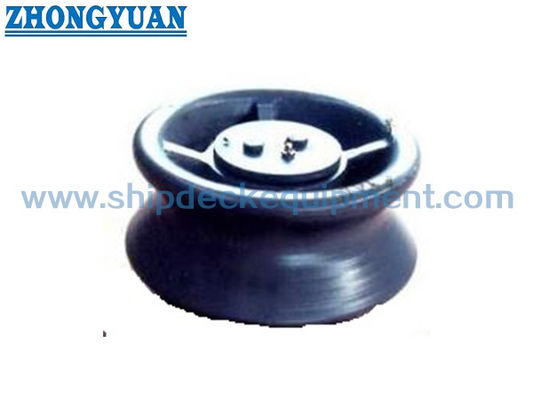

图纸与照片
常见问题解答
Q1：DIN 81906 绳索拉力是否与产品工作载荷 (SWL) 相同？
A1：否。提供的表格给出了绳索拉力/选择参考。未经项目计算、船舶布置审查和批准要求，不得直接写为工作载荷 (SWL)、最小破断载荷 (MBL)、破断载荷或试验载荷。
Q2：此滚筒是否可以与 DIN 81907 锥形基座一起使用？
A2：当船舶图纸或项目规范要求匹配的锥形基座布置时，可以考虑。应通过图纸确认基座接口、安装基础和局部加强。
Q3：报价前应确认哪些内容？
A3：确认 DIN 81906 公称号、绳索布置、安装位置、材料等级、表面处理、认证范围、数量、交货目的地和所需交货时间。船舶图纸或更换照片有助于避免选型错误。
