DIN 81906 船舶のアンコール装置のためのアンコールウォーピングローラー

DIN 81906 船舶のアンコール装置のためのアンコールウォーピングローラー

製品概要

DIN 81906 のアンテナ・ウォーピング・ロールは,泊泊,移動,港湾アンテナ作業中にアンテナ・ロープを導くために,海上および内陸船で使用される単一ロールフェアリード部品である.ロープは,デッキや船側構造に対してより少ない局所的な摩擦で方向を変えることができるため,丸い回転接触面を提供します.

この製品は,DIN 81906の名目サイズ,ロープの拉伸力基準,ローラー直径,設置配置,材料要求,表面処理,証明書の範囲によって選択されています.供給された製品名には,鋳造鋼の歪みロールが表されています.しかし,最終的な材料のグレードと,ローラーが鋳鋼,ノジュール型鋳鉄,ステンレス鋼,価格表や生産前に確認する必要があります..

速やかな仕様

• 標準:DIN 81906-1999 → 曲線ロールの指定,組立構造,主要寸法,名目サイズ選択の参照

製品タイプ: 単一のアンテナ 歪みロール → ロープガイドとして使用されますが,持ち上げ,引く,引く,リッチ製品ではありません.

• 名目サイズ範囲: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 標準名目番号と船舶の固定配置に従って選択されます.

ロープの引き力基準: 10〜320 kN → 選択基準として使用され,プロジェクト承認なしにSWL,MBL,試験負荷,または断裂負荷に直接変換されるべきではありません.

• ローラー直径 d1: 160 から 560 mm → ロープ接触半径,ロープリード配置,利用可能な設置スペースに影響します.

ロール重量: 12~580 kg → 梱包,取り扱い,設置計画,貨物見積もりに役立ちます.

表面処理:Sa 2.5 吹き込み + エポキシショッププライマー,電熱,磨き,またはカスタマイズされた仕上げ → 最終コーティングは容器の仕様に従ってください.

• パーソナライゼーション: 材料,表面処理,証明書の範囲,対応する基座の配置は,プロジェクトの要件に応じて議論することができます.

主な技術パラメータ

DIN 81906 のアンコール ウォーピング ロール の 主な Web ページ パラメータ. 異なる 記載がない限り,寸法は mm で示されています. 下の負荷列は,ロープ 張力 / 標準 選択 参照として扱われます.自動申告された商品ではなく SWL.

選択と調査ガイド

ステップ1: 船舶の引き出しと固定ロープの配置に従ってDIN 81906名号 1, 2, 3, 5, 8, 12, 20 または 32 を確認します.

ステップ2:ロープの引き力基準,ロープの種類,ロープ直径,リードの角度,設置位置,ローラーが交換部品として使用されているか,新しい建造物として使用されているかどうかを確認します.

ステップ3:マッチング・アレンジメントを確認する: 単一のロールのみ,船側/デッキ端の設置,またはプロジェクト・図で指定されている場合,DIN 81907のような円柱型脚台と一緒に使用する.

ステップ4: 材料の要件を確認する: 軽鋼,C-Mn鋼,ステンレス鋼,鋳鋼,ノジュール型鋳鉄,またはプロジェクトに指定された材料のグレード.

ステップ5:表面処理を確認する:Sa 2.5 吹き込み + エポキシショッププライマール,ガルバン化,磨いたステンレス仕上げ,最終塗料システム,または他のコーティング要件.

ステップ 6: 報名前に証明書の範囲を確認します: メーカー証明書,材料証明書,クラス証明書,目撃者検査,またはプロジェクトの要件に応じて承認.

ステップ7: 量,配送目的地,必要な配送時間,設置図,配送可能な場合は参照写真.

構造

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

デザイン,鋳造,エンジニアリング の 利点

• ローリング ローリング ローリング ローリング ローリング

• ロープの接触面は,鋳造または加工後に,鋭い局所的な接触を減らすため,固定ロープを保護するために,着飾し,滑らかにする必要があります.

• ローラー直径の幅が大きく,すべての船に限られた単一のシンプルなモデルを使うのではなく,ロープ経路,スペースの制限,標準名号によって選択できます.

• 回転,ブッシュ状態,潤滑液へのアクセス,固定状態は重要な検査ポイントです. 製品が繰り返し接触するときにロープガイドとして機能します.

• 設置 基礎,甲板 端 支え,または 基座 構造 は,ロープ リード 方向 と 地元の 船体 構造 に 基づいて 造船所 や 設計 事務所 に よっ て 確認 さ れる べき です.

• 材料及び証明書の範囲は,注文の要求に応じて設定できますが,最終的なデータシートまたは生産リリース前に正確な材料のグレードを確認する必要があります.

カスタム属性

• 標準:DIN 81906-1999 → 造船所または所有者の仕様によりDIN曲線ロールの寸法が必要な場合使用.

• 名号:1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → 標準テーブル,ロープの配置,利用可能な設置スペースに従って選択します.

ローラー番号: 単一のローラー → 固定線路の単一の回転ロープ接触点に適しています.

●ロープ・トレンス・フォース・レファレンス: 10〜320 kN → 選択基準のみ.最終的なSWLまたは承認負荷は,プロジェクト計算またはクラス要件によって確認されるべきである.

材料: 軽鋼,C-Mn鋼,ステンレス鋼,鋳鋼,ノジュール型鋳鉄 →最終品種と規格の適合は,オート前に確認する必要があります.

表面処理:Sa 2.5 吹き込み + エポキシショッププライマー / 振動 / 磨き / オーダーメイド → 容器のコーティング仕様と腐食環境に応じて選択します.

• 対応する脚台: DIN 81907 → 脚台インターフェースと設置図が確認された場合,円形脚台を考慮することができます.

● 証明書要求: プロジェクトの範囲に応じて入手可能 → クラス証明書,メーカー証明書,または材料証明書 は注文前に合意する必要があります.

働き方

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

申請

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: DIN 81906 のロープの拉伸力は,製品 SWL と同じですか?

A1: いいえ.付属した表はロープの張力/選択基準を示しています. プロジェクト計算なしで,直接SWL,MBL,断片負荷,または試験負荷として記述されるべきではありません.船舶の取り決めの見直し, 承認の要件

Q2: このロールは,DIN 81907の円柱式脚台と併用できますか?

A2: 容器の図面やプロジェクト仕様に一致する円柱の配置が必要な場合,考慮することができます. 円柱のインターフェース,設置基盤,図で確認する必要があります..

Q3: コートする前に確認すべきことは何ですか?

A3: DIN 81906 の名号,ロープの配置,設置位置,材料の種類,表面処理,証明書の範囲,量,配送目的地,必要な配送時間を確認します.誤った 選択 を 避ける ため に,船 の 図面 や 代わり の 写真 が 役立つ.

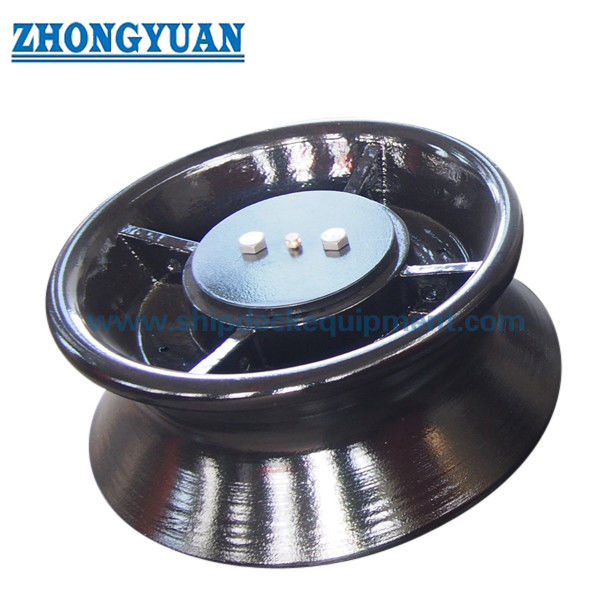

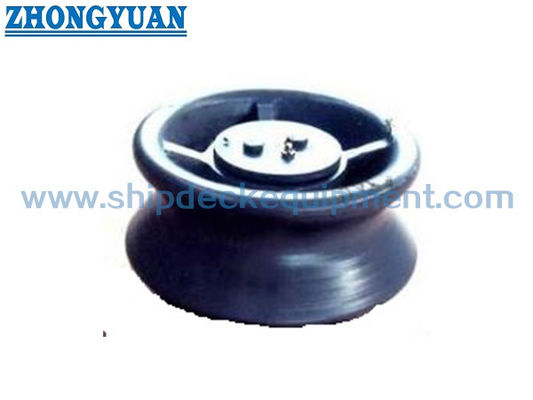

DIN81906 鋳造鋼の固定型ウォーピングロールの図
