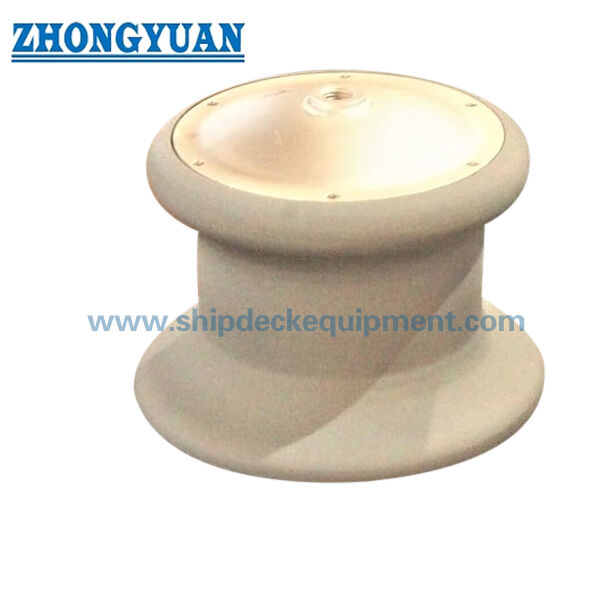

鋳鋼製シングルローラーフェアリード（ダストカバー付き）船舶係留用 | CB/T 3861-2011 タイプA
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 3861-2011 | タイプ: | CB/T 3861-2011 フォーム A |
|---|---|---|---|
| ローラー直径: | 100～450mm | ローラーいいえ。: | シングルロール |
| ローラー重量: | 9.9～462kg | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、BKI、IRS、RSなど |
| ハイライト: | 単一のローラーのフェアリーダーCB/T 3861-2011,CB/T 3861-2011の海洋のローラーのフェアリーダー,CCS CB/T 3861-2011の海兵隊員のローラーのフェアリーダー |
||
製品の説明
鋳造鋼 シングルローラーフェアリード 船舶のアンテナ用のダストカバー♪ CB/T 3861-2011タイプA
製品概要
CB/T 3861-2011型A型単ロールフェアリードは,船の固定ロープガイドで,ベースのない垂直ローラーを使用します.それは,ロープリードの角度がスライディング接触を減らす制御された再方向化を必要とするデッキまたは壁の固定位置でファイバーロープまたは鋼鉄ワイヤロープをガイドするために使用されます2つまたは3つの単一のローラーも,固定配置が異なる方向からロープの指導を必要とする場合,1つのグループとして配置することができます.
このページでは,鋳造鋼のローラー,シャフト,銅のバッシュの走行品質,潤滑状態,および上部のダストカバーの保護機能に焦点を当てています.フェアリードは,ロール直径に応じて選択する必要があります.SWL,ロープタイプ,ロープ直径,設置位置,ロープリード方向,容器構造,表面処理,証明書要求これは,固定ロープガイドであり,持ち上げ装置として扱われてはならない..
速やかな仕様
- 規格とタイプ: CB/T 3861-2011 フォームA / タイプA → 船舶の固定ロープのガイドのために,塵カバー付きの単ロールフェアリード.
- ローラー直径範囲: 100×450 mm → 船舶の配置に応じて,小型から大型のアンテナロープガイド位置をカバーする.
- SWL範囲: 54 〜 617 kN → 製品選択のための供給されたフェアリード作業負荷ベース.それはロープ断断負荷と混同されるべきではありません.
- 基準ロープ範囲:繊維ロープ28×80mmと6×37鋼鉄ロープ12.0×44.0mm →ロープ直径とロールサイズに一致するのを助けます.
- ローラー配置: ベースのない単一のローラー → ロープ路線が多角導航を必要とする場合,2つまたは3つのローラーがグループとして使用できます.
- 走行部品:鋳造鋼ロール,強い軸,銅のブッシュ,潤滑インターフェース → 柔軟な回転をサポートし,ロープ摩擦を軽減します.
- 粉末カバー:ローラー組の上部保護カバー → 塩噴霧,汚れ,腐食に対する上部シャフトと灌木地帯の直接的暴露を減らすのに役立ちます.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマール,電熱,磨き,またはカスタマイズされた仕上げ → プロジェクトの要求に従って最終コーティング.
主な技術パラメータ
主ページ選択データ CB/T 3861-2011 タイプA シングルローラーフェアリード 粉末付き 寸法は mm で示されています.
| ローラー・ディア |
SWL KN 関連品 |
繊維ロープ ダイア |
SWR Dia. 6x37 ((1770Mpa) | D1 | D2 | H | H | d | S | K | K1 |
体重 体重 |
|
| 100 | 54 | 28 | 12. 0 | 160 | 45 | 128 | 114 | 50 |
3 |
5 | 9.9 | ||
| 150 | 127 | 32 | 16. 0 | 240 | 65 | 2l1 | 170 | 75 | g | 7 | 33.8 | ||
| 200 | 191 | 40 | 20.0 | 310 | 85 | 251 | 209 | 95 |
10 |
8 |
68. 0 | ||
| 250 | 274 | 45 | 24.0 | 380 | 95 | 298 | 249 | 110 |
4 |
114 | |||
| 300 | 323 | 50 | 28.0 | 440 | 115 | 321 | 270 | 125 |
13 |
10 |
168 | ||
| 350 | 431 | 55 | 34. 0 | 500 | 130 | 346 | 293 | 145 | 248 | ||||
| 400 | 559 | 65 | 40.0 | 560 | 145 | 375 | 316 | 160 |
5 |
14 |
12 |
355 | |
| 450 | 617 | 80 | 44.0 | 620 | 160 | 391 | 330 | 175 | 462 | ||||
選択と調査ガイド
ステップ1: CB/T 3861-2011 フォームA/タイプAと,船舶の固定配置に応じて,必要なロール直径が100〜450mmであることを確認します.
ステップ2:ロープタイプ,繊維ロープ直径または6×37鋼筋ロープ直径,およびプロジェクトの負荷ベースを確認します.設計レビューなしでロープ断裂負荷をフェアリードSWLとして扱いません.
ステップ3: ロープリード方向,設置位置,利用可能なスペースを含む,プロジェクトに単一のローラー,2つのローラーグループ,または3つのローラーグループが必要かどうかを確認します.
ステップ4:ロール,シャフト,ダストカバー,銅のブッシュの材料要件を確認します.最終的な材料のグレードと追跡性は注文仕様に従ってください.
ステップ5:表面処理を確認する:Sa 2.5 吹き込み + エポキシストッププライマー,加熱仕上げ,磨いたステンレスステール表面,または他の指定されたコーティングシステム.
ステップ 6: 報名前に証明書の範囲を確認する: メーカー証明書,材料証明書,クラス証明書,目撃者検査,または他のプロジェクト特有の検査要件.
ステップ7 量,船種,設置図または参照写真,配送目的地,必要な配送時間
構造
トップダストカバー 鋳造鋼のローラー 垂直軸 銅のブッシュ 潤滑インターフェース ロープの接触半径が滑らか ベースのない単一のローラー プロジェクト特有の取り付け方
鋳造,軸と潤滑の利点
- 鋳型鋼のロール構造は,制御された鋳造品質,寸法精度,およびロープガイドを固定するためのスムーズなロープ接触表面に焦点を当てています.
- ローラー は 軸 と 銅 の ブッシュ の 周りに 自由 に 回転 する べき です.柔軟 な 回転 は,ロープ と 接触 する 場所 の スライディング 摩擦 を 軽減 し,固定 作業 の 間 に ロープ の 表面 の 磨き を 制限 する こと に 役立ち ます.
- シャフト強度,ブッシュクリアランス,およびシャフトとブッシュのフィットは,ロープリードの角度の変化下で安定した回転のために重要です.最終的なシャフトとブッシュの詳細は,プロジェクトの図面または標準要求によって確認されるべきです.
- オーダー要件に応じて指定された銅合金ブッシュが供給され,潤滑が適切に適用された場合,安定したベアリング接触と実践的な保守アクセスを維持するのに役立ちます.
- 上部の粉末カバーは,直接塩噴霧,雨水,粉塵,甲板汚染が上部走行区域に入ることを減らすのに役立ちます. これにより,より高い耐腐食性とより長い保守間隔がサポートされます..
- 運転中に潤滑状態を保たなければならない.適正な潤滑は,ローラーが引っかかることを防止し,回転しないローラーによるロープ損傷のリスクを軽減する.
- ベースのない単ロール設計により,船場や設計者は,固定ロープの経路が複数の方向から導かれるときに2つまたは3つのユニットを1つの配置に組み合わせることができます.
カスタム属性
- 標準: CB/T 3861-2011 → 船舶図面や造船所の仕様でCB/T 3861型Aロールフェアリードの寸法が要求される場合に使用される.
- タイプ:A型/A型 → 片ロールフェアリード,上部が粉塵カバーで底がない.
- ローラー番号: ロープのリード方向に応じて,単一のローラー → を単独または2つまたは3つのローラーと組み合わせて使用できます.
- ローラー直径: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm →ロープ直径,SWL,および設置スペースに応じて選択します.
- SWL: 54?? 617 kN → フェアリードの選択のために供給された作業負荷値;ロープMBL,試験負荷,およびプロジェクト安全要素は別々に扱わなければならない.
- 材料:軽鋼,C-Mn鋼,不?? 鋼,鋳鋼,またはノジュール型鋳鉄 → ロール,シャフト,ブッシュ,カバーの最終材料グレードは生産前に確認する必要があります.
- コッパー・ブッシュ: プロジェクトの仕様に従って利用可能 → 材料のグレード,溝の設計,および潤滑の詳細は,検査に必要な場合,確認する必要があります.
- 粉塵カバー:ローラー組成のための上部カバー → オーバーシャフトと灌木地帯を海洋環境への曝露から保護します.
- 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマール,加熱,磨き,またはカスタマイズされた処理 → 最終仕上げは容器塗装または腐食保護要件に従う.
- パーソナライゼーション:利用可能 → 非標準素材,コーティング,検査,または図面の適応は,プロジェクトおよびクラス要件に合わせて検討されるべきです.
働き方
Mooring rope approaches the fairlead → Rope contacts the smooth rotating roller → Roller turns around the shaft and copper bush → Lubrication reduces shaft-bush friction → Dust cover protects the upper running area → Rope direction is guided with reduced rope surface wear
申請
船の泊まり所 甲板のロープガイド 防線ロープの配列 トラグボート 作業ボート 貨物船 タンカー 卸貨船 新築プロジェクト 修理・交換プロジェクト
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

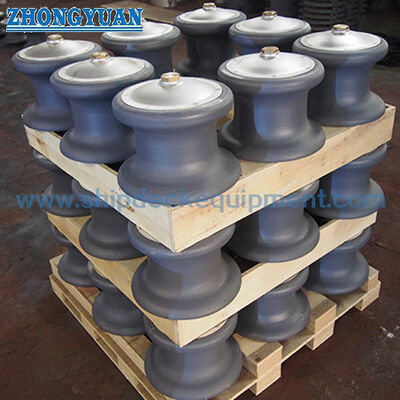

図解と写真
よくある質問
Q1: 適切なロール直径をどのように選ぶか?
A1:ロープタイプ,ロープ直径,SWL要件,ロープリード方向,設置スペース,および船舶の固定配置図によるローラー直径を選択します.グループ化された配置の場合,各ロールの相対位置も確認する必要があります..
Q2: シャフト,銅のブッシュ,潤滑はなぜ重要ですか?
A2: これらの部品は,ロープ接触下でローラーが自由に回転するかどうかを影響します.適切な潤滑で適切にマッチされた軸と銅のブッシュは,滑り摩擦を軽減することができます.固定ロープの表面を保護するのに役立ちます動作中にロールが発作するリスクを減らすことができます.
Q3: このフェアリードでクラス証明書を提供できますか?
A3: クラス証明書または目撃者検査は,注文範囲とプロジェクト要件に応じて取り決めることができます. 必要なクラス社会,材料の追跡,検査項目,報名前に証明書の種類を確認する必要があります.
