小型船舶およびタグボート用の 2 および 3 ローラー ユニバーサル フェアリード | JIS F2020 76mm～168mm 参考タイプ

小型船舶およびタグボート用の 2 および 3 ローラー ユニバーサル フェアリード | JIS F2020 76mm参考タイプ

製品概要

この 2 ローラーおよび 3 ローラーのユニバーサル フェアリードは、小型船舶、作業船、エンジニアリング ボート、タグボートのデッキ エッジまたは船側エリアで使用され、制御されたローラー パスを通して係留ロープをガイドします。オープンマルチローラー配置により、固定エッジ接触点よりもロープの方向変更がスムーズになり、港の係留、移動、デッキラインの取り扱い時の局所的な摩擦が軽減されます。

このシリーズの76mmはJIS F2020の参考サイズです。容器の配置、ロープの直径、または交換要件が標準の 76 mm ユニットと一致しない場合は、より大きな 101 mm、135 mm、および 168 mm のサイズをカスタマイズされたプロジェクト サイズとして提供できます。通常、バイヤーは標準番号だけではなく、ローラー番号、ロープルート、デッキ設置スペース、船舶タイプによってこの製品を選択します。

簡単な仕様

• 製品タイプ: 2 ローラーまたは 3 ローラー ユニバーサル フェアリード → ロープの進入角度とデッキ レイアウトに応じて選択されます。

• 一般的な船舶の用途: 小型船舶、作業船、エンジニアリングボート、タグボート → コンパクトな係留ステーションに適しています。

●参考規格：JIS F2020 76mm→標準置き換えや図面ベースの調達に便利です。

• カスタマイズサイズ: 101 / 135 / 168 mm → 標準の JIS F2020 サイズではなく、プロジェクトの要件に応じて利用可能です。

• ローラーの配置: 2 つまたは 3 つのローラー → ロープをガイドし、デッキの端での滑り接触を軽減します。

• 軸受配列：潤滑シャフト付き銅ブッシュ → よりスムーズなローラー回転と容易なメンテナンスをサポートします。

• 材質オプション: C-Mn 鋼 / ステンレス鋼 → 腐食環境とプロジェクトの仕様に応じて選択します。

• 表面処理: Sa2.5 ブラスト + エポキシコーティング → 船舶甲板機器の一般的な防食。

主な技術パラメータ

注: 寸法の単位は mm です。カスタマイズされたサイズは、製造前に容器の図面、ロープの直径、設置スペース、交換要件と照らし合わせて確認する必要があります。

選定・お問い合わせガイド

ステップ 1: ローラーのタイプを確認 → ロープのルートと必要な方向変更に応じて、2 ローラー フェアリードまたは 3 ローラー フェアリード。

ステップ 2: サイズを確認 → 76 mm JIS F2020 参考サイズまたはカスタマイズされた 101 / 135 / 168 mm プロジェクト サイズ。

ステップ3：船舶と設置位置の確認→小型船舶、作業船、工作船、タグボート、甲板端または船舷係留位置。

ステップ 4: ロープ情報を確認する → ロープ径、ロープの種類、法線方向、ユニットが新設用か交換用かを確認します。

ステップ5: 材質、コーティング、証明書の要件、数量、目的地、納期、入手可能な図面または写真を確認します。

構造

ローラー |サイドフレーム |シャフト |銅ブッシュベアリング |ベース |潤滑ポイント |コーティングされた表面またはステンレス鋼の表面

エンジニアリングと品質の利点

• 2 ローラーバージョンは、ロープ経路が比較的直線的でデッキスペースが限られている場合の、より単純なロープ方向制御に適しています。

• 3 ローラー バージョンは、特にコンパクトなタグボートや作業船の係留位置の近くで、ロープの方向をより広範囲に変更するためのより多くの接触ガイドを提供します。

• ローラーの回転はロープ接触面の滑り摩擦を減らすのに役立ちますが、最終的な適合性は船舶の係留配置に対してチェックする必要があります。

• 銅製ブッシュと潤滑シャフトの設計により、海洋デッキサービスにおける定期的なメンテナンスとスムーズな回転をサポートします。

• カスタマイズされたサイズにより、元の容器図面で 76 mm JIS F2020 参照サイズが使用されていない場合に、置換またはプロジェクト固有のマッチングが可能になります。

カスタム属性

●商品名：2/3ローラーユニバーサルフェアリード→小型船舶用デッキロープガイドのよくある検索ワードです。

●規格参考：JIS F2020 76mm→図面比較・取替照会用の標準参考サイズです。

• カスタマイズされたサイズ: 101 / 135 / 168 mm → プロジェクトの図面やロープの配置で大きな寸法が必要な場合に使用されます。

• ローラー数: 2 ローラーまたは 3 ローラー → ロープの方向とデッキの配置に応じて選択します。

・ベアリング：銅ブッシュ → ローラー回転用の実用的な耐摩耗ベアリング配置。

・シャフト：潤滑スチールシャフト → よりスムーズな回転とサービス時のメンテナンスをサポートします。

• 証明書要件: プロジェクト要件に応じて利用可能 → クラスまたはメーカーの証明書の範囲を見積前に確認する必要があります。

仕組み

ロープがデッキエッジエリアに進入 → ローラーがロープの経路をガイド → ローラーの回転により滑り接触が減少 → ロープの方向が係留ステーションまたはデッキ操作エリアに向かって変更されます。

アプリケーション

小型船舶 |作業船 |エンジニアリングボート |タグボート |港湾業務用船舶 |デッキエッジロープガイド |船側係留ステーション |代替プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、および該当するクラス承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

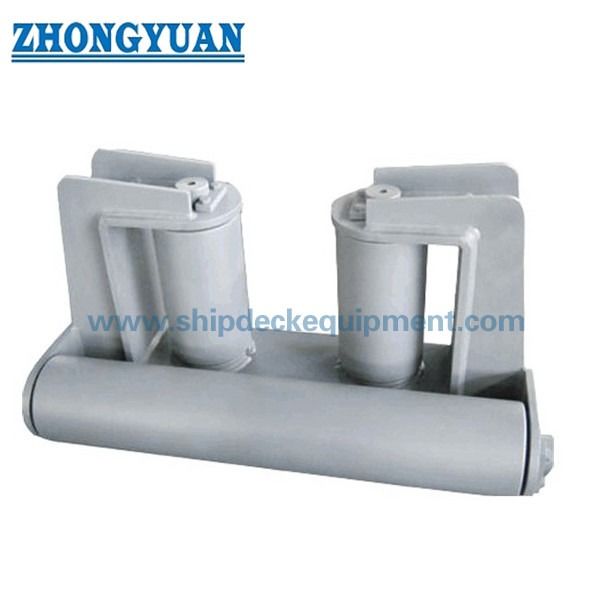

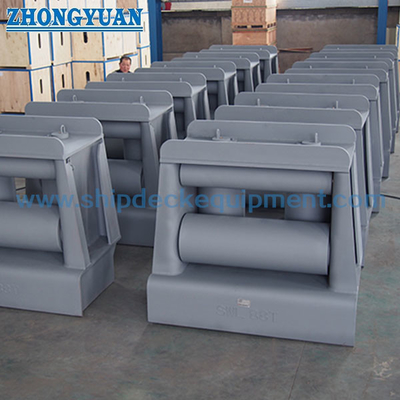

絵と写真

よくある質問

Q1: このページタイトルはJIS F2020と76mmをメインキーワードにすべきでしょうか？

A1: メインの検索キーワードではありません。海外の購入者にとって、2 ローラー フェアリード、3 ローラー フェアリード、ユニバーサル ローラー フェアリードの方が自然な検索用語です。 JIS F2020 と 76 mm は技術参考情報としてページに残すべきです。

Q2: このタイプのローラーフェアリードを通常使用する船舶はどれですか?

A2: このコンパクトなローラー フェアリードは、大型の外洋係留ステーションではなく、小型船舶、作業船、エンジニアリング ボート、港湾サービス船、タグボートに適しています。

Q3: 2 ローラー フェアリードと 3 ローラー フェアリードのどちらを選択すればよいですか?

A3: ロープの通り道がシンプルでデッキスペースが限られている場合は、通常2ローラータイプが選択されます。ロープの方向変更をより制御する必要がある場合は、3 ローラー タイプが推奨されます。最終的な選択は、船舶の図面とロープの配置に従う必要があります。
