100～320mm 4連ユニバーサルフェアリード | CB/T 3062 タイプB 多方向係留フェアリード (船舶甲板用)
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| モデルタイプ: | タイプb | 材料: | C-Mn鋼、軟鋼、ステンレス鋼 |
|---|---|---|---|
| 標準: | CB/T*3062-2011 | ローラーいいえ。: | 4つのローラー |
| スチールケーブルの直径: | 14～44mm | ナイロンロープの直径: | 36～100mm |
| 重さ: | 112kg～2441kg | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| ハイライト: | CB/T 3062-2011 4つのローラーのフェアリーダー,鋼鉄CB/T 3062-2011 4つのローラーのフェアリーダー,装置を繋ぎ止めるCCSのデッキ |
||
製品の説明
100×320mm 4ロールユニバーサルフェアリード CB/T 3062 B型 多方向アンテナフェアリード
製品概要
CB/T 3062 B型4ロールユニバーサルフェアリードは,船甲板の多方向の固定ロープガイドのために設計されています.
構造は2つの垂直と2つの水平ローラーで構成され,負荷分布が改善された4つの方向からロープの導航を可能にします.
ロープの方向が変化する複雑な固定条件に適しており,ロープの着用を軽減し,安定した動作を提供します.
エンジニアリング 洞察 (なぜ この デザイン が でき た の か)
多方向の固定条件では,ロープ負荷が均等に分布しない.
4つのロール配置により重荷を複数の接触点に分配し,局所的なストレスを軽減し安全性を向上させます.
この設計は,ロープの折りたたみや磨きを最小限に抑え,使用期間を延長します.
速やかな仕様
ローラー構成: 4つのローラー (2つの垂直 + 2つの水平) →多方向ガイド
ローラー直径範囲: 100~320mm →ロープ互換性
SWL 範囲: 54~533 kN → 負荷基準
ロープタイプ:鋼鉄線/ナイロン/合成 →広く適用可能
材料:鋳鋼/C-Mn鋼 →構造強度
表面処理:Sa2.5 + エポキシコーティング → 耐腐蝕性
標準:CB/T 3062-2011 → 業界による適合
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ (SWL & サイズ)
| 定額 サイズ |
鉄線 ロープ・ディア |
ナイロンロープ | SWL (KN) |
B について | B1 | B2 | D | H | H1 | L について | L1 | L2 | L3 | t | 体重 (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
エンジニアリング 検証 & テスト
構造強度と負荷分布を検証するために有限要素分析 (FEA) を行う.
負荷テストは,SWLの性能を検証するために同様の製品で行われました.
設計と製造は,分類協会の要件を満たしています.
構造
上部ローラー 下部水平ローラー 垂直ローラー ピンシャフト ブッシュベアリング 枠構造
フェアリード型比較
3 ローラーフェアリード → 中程度の負荷条件での標準方向導
4 ローラー・フェアリード → 多方向のガイドリングにより負荷の分布が良く,ロープのストレスの減少
オープンタイプ フェアリード → 柔軟なロープエントリー,ロープの角度を変化させるのに適しています
閉ざされたタイプ フェアリード → 制御されたロープ経路,負荷下でロープの脱出を防ぐ
選択のヒント:
複雑な着陸条件や多方向のロープリードの場合,4ロールのフェアリードが推奨されます.
どのフェアリード型が 合ってるかわからない?
ロープのサイズ,負荷,作業条件に基づいて正しい構成を推奨します.
構造の最適化
最適化された潤滑システムにより,スムーズな回転と長期間の動作が保証されます.
ブッシュベアリングの設計は耐磨性や負荷移転効率を向上させる.
ピンシャフトは 主要な負荷を負担する部品として設計されています
材料と表面の選択肢
ロールは,耐腐蝕性のために,完全にステンレス鋼またはステンレス鋼のコーティングで製造することができます.
ロープの磨きを減らすために,合成材料の保護層をロールに追加することができます.
滑らかな地面はロープを保護し,使用寿命を向上させます.
選択ガイド
ステップ1 ロールサイズを選択 →ロープ直径に基づいて
ステップ2 ロープの種類 → 鉄鋼線/合成線を確認
ステップ3 ロープの方向性を確認 → 多方向性要求
ステップ4 負荷要求の確認 → SWLの参照
ステップ 5 設置場所 → デッキ位置を確認
適切なサイズや荷物を選択する助けが必要ですか?エンジニアリングサポートのために私達に連絡してください.
カスタム属性
4つのロール構造 → 多方向制御
FEA 認証された設計 → 信頼性の高い強度
テストされたSWL → 証明された性能
ブッシュベアリング → スムーズな回転
耐腐食オプション → 延長使用寿命
調査ガイド
ロープの直径,ロープの種類,必要な負荷,設置位置,認証要件を教えてください.
どのモデルが 合っているか わからない? エンジニアリングのサポートのために 連絡してください.
働き方
ロープは複数のローラーを通り,摩擦と磨きを軽減しながら負荷とガイド方向を分散します.
申請
船舶の泊まり 牽引作業 海上支援船 多方向ロープガイド
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真

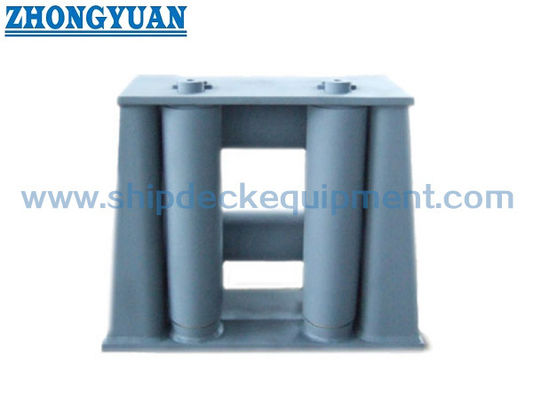

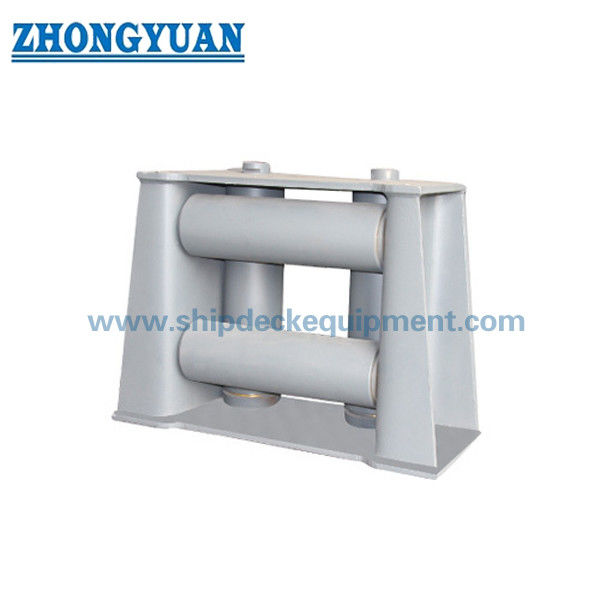

一般的な配列図と製品写真
注文
MOQ: 1台 配達: 30~60日 パーソナライズ可能
よくある質問
Q1:なぜ4ロールフェアリードを使うのか?
A: 多方向の負荷分布とロープの磨きを減らすため
Q2:強さはどのように確認されますか?
A: FEA分析と負荷テストを通して
Q3: ロールはカスタマイズできますか?
A: はい,ステンレス鋼や合成の保護オプションが利用できます.
