100×320mm 4ロールユニバーサルフェアリード CB/T 3062型B 多方向固定用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| モデルタイプ: | タイプb | 材料: | C-Mn鋼、軟鋼、ステンレス鋼 |
|---|---|---|---|
| 標準: | CB/T*3062-2011 | ローラーいいえ。: | 4つのローラー |
| スチールケーブルの直径: | 14～44mm | ナイロンロープの直径: | 36～100mm |
| 重さ: | 112kg～2441kg | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| ハイライト: | CB/T 3062-2011 4つのローラーのフェアリーダー,鋼鉄CB/T 3062-2011 4つのローラーのフェアリーダー,装置を繋ぎ止めるCCSのデッキ |
||
製品の説明
100～320 mm 4連ローラーユニバーサルフェアリード | CB/T 3062 タイプB 多方向係留用
製品概要

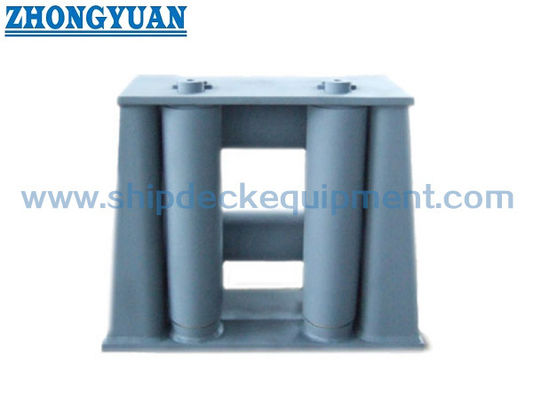

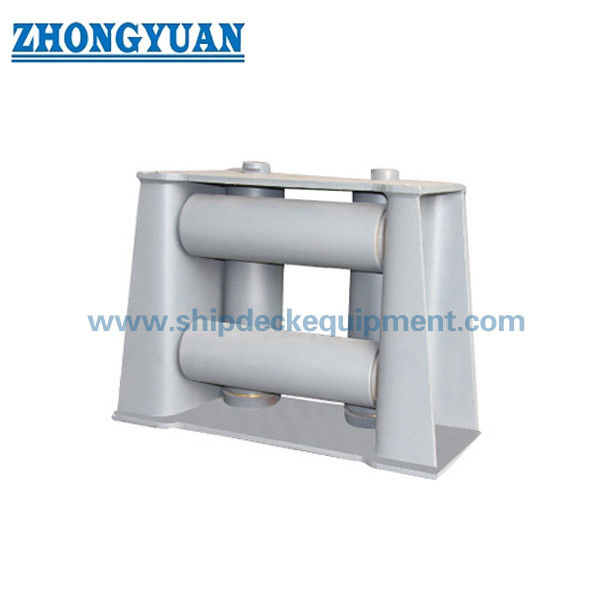

CB/T 3062 タイプB 4連ローラーユニバーサルフェアリードは、船舶デッキ上の多方向係留索の誘導用に設計されています。
構造は、2つの垂直ローラーと2つの水平ローラーで構成されており、4方向からの索の誘導を可能にし、荷重分散を改善します。
索の方向が変化する複雑な係留条件に適しており、索の摩耗を低減し、安定した操作を提供します。
エンジニアリングインサイト（なぜこの設計なのか）
多方向係留条件では、索にかかる荷重は均等に分散されません。
4連ローラー構成は、複数の接触点に荷重を分散させ、局所的な応力を低減し、安全性を向上させます。
この設計はまた、索の曲がりや摩耗を最小限に抑え、耐用年数を延ばします。
クイックスペック
ローラー構成: 4連ローラー（垂直2 + 水平2） → 多方向誘導
ローラー径範囲: 100～320 mm → 索の互換性
SWL範囲: 54～533 kN → 荷重参照
索の種類: ワイヤーロープ / ナイロン / 合成繊維 → 幅広い適用性
材質:鋳鋼 / C-Mn鋼 → 構造強度
表面処理: Sa2.5 + エポキシコーティング → 耐食性
規格: CB/T 3062-2011 → 業界準拠
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
主要技術パラメータ（SWL & サイズ）
| 公称 サイズ |
ワイヤーロープ 索径 |
ナイロンロープ | SWL （KN） |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | 重量 （KG） |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
エンジニアリング検証とテスト
有限要素解析（FEA）を実施し、構造強度と荷重分散を検証します。
SWL性能を検証するために、類似製品で荷重試験を実施しました。
設計と製造は、船級協会の要件に準拠しています。
構造
上部ローラー | 下部水平ローラー | 垂直ローラー | ピンシャフト | ブッシュベアリング | フレーム構造
フェアリードタイプ比較
3連ローラーフェアリード → 中程度の荷重条件における標準的な方向誘導
4連ローラーフェアリード → より良い荷重分散と索の応力低減による多方向誘導
オープンタイプフェアリード → 柔軟な索の入り口、可変索角度に適しています
クローズドタイプフェアリード → 制御された索経路、荷重下での索の脱落を防ぎます
選択のヒント:
複雑な係留条件または多方向索誘導には、4連ローラーフェアリードを推奨します。
どのフェアリードタイプがあなたの船に適しているかわかりませんか？
お問い合わせください。索のサイズ、荷重、作業条件に基づいて適切な構成をお勧めします。
構造最適化
最適化された潤滑システムにより、スムーズな回転と長期的な操作が保証されます。
ブッシュベアリング設計は、耐摩耗性と荷重伝達効率を向上させます。
ピンシャフトは、主要な荷重支持コンポーネントとして設計されています。
材質と表面オプション
ローラーは、耐食性のために全ステンレス鋼またはステンレス鋼クラッドで製造できます。
索の摩耗を低減するために、ローラーに合成素材保護層を追加できます。
研磨された滑らかな表面は、索を保護し、耐用年数を向上させます。
選択ガイド
ステップ1 – ローラーサイズを選択 → 索径に基づく
ステップ2 – 索の種類を確認 → ワイヤーロープ / 合成繊維
ステップ3 – 索の方向を確認 → 多方向要件
ステップ4 – 荷重要件を確認 → SWLを参照
ステップ5 – 取り付け場所を確認 → デッキ位置
適切なサイズまたは荷重の選択にヘルプが必要ですか？エンジニアリングサポートについてはお問い合わせください。
カスタム属性
4連ローラー構造 → 多方向制御
FEA検証済み設計 → 信頼性の高い強度
テスト済みSWL → 実証された性能
ブッシュベアリング → スムーズな回転
耐食性オプション → 耐用年数の延長
問い合わせガイド
索径、索の種類、必要荷重、取り付け位置、認証要件を提供してください。
どのモデルがあなたの船に適しているかわかりませんか？エンジニアリング選択サポートについてはお問い合わせください。
仕組み
索は複数のローラーを通過し、荷重を分散させ、方向を誘導しながら、摩擦と摩耗を低減します。
用途
船舶係留 | タグボート運用 | オフショアサポート船 | 多方向索誘導
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
図面と写真
一般配置図と製品写真が入手可能です
注文
MOQ: 1ユニット | 納期: 30～60日 | カスタマイズ可能
FAQ
Q1: なぜ4連ローラーフェアリードを使用するのですか？
A: 多方向荷重分散と索の摩耗低減のためです。
Q2: 強度はどのように検証されますか？
A: FEA解析と荷重試験を通じて行われます。
Q3: ローラーはカスタマイズできますか？
A: はい、ステンレス鋼または合成保護オプションが利用可能です。
