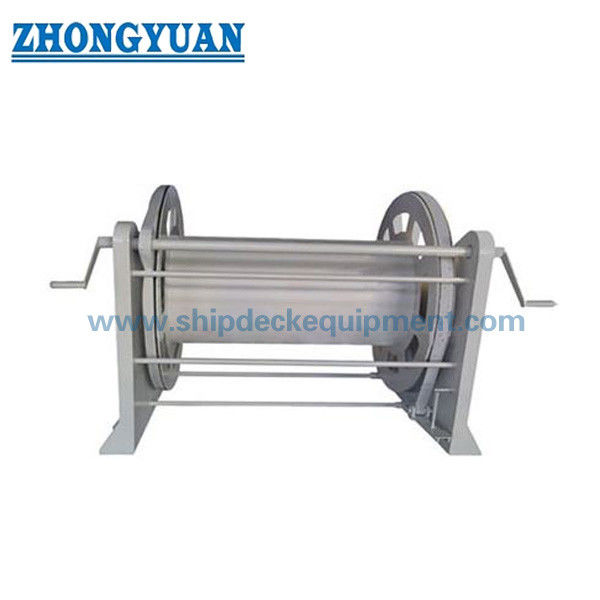

56mm 2ハンドル スチールワイヤーロープリール（ブレーキ付） | 船舶甲板用大口径ワイヤーロープ収納

56mm 2ハンドル鋼線ロープリール（ブレーキ付）| 船舶デッキ用大口径ワイヤーロープ収納

製品概要

C型2ハンドル鋼線ロープリールは、船舶デッキ上の大口径マリン鋼線ロープの収納および手動操作用に設計されています。

C56モデルは、直径56mmの鋼線ロープに対応し、ドラム収納容量は300mです。これは収納用リールであり、吊り上げまたは牽引ウインチではありません。

2つのハンドルにより、2名の乗組員が同時に操作でき、巻き取りおよび巻き戻し時の制御性を向上させ、手動での労力を軽減します。

このリールは、頑丈な構造、ボルト固定ベース、ブレーキ装置、ギア駆動操作を採用しており、安定した収納、便利な設置、安全な船上での使用を保証します。

ギアシステムは鍛造鋼部品を使用し、ギアリング表面は研磨および硬化処理されており、よりスムーズな操作と優れた耐摩耗性を実現しています。軽量化穴は、構造強度に影響を与えることなく製品重量を軽減します。

クイックスペック

• 規格: CB/T 3468-92 Type C -> マリン鋼線ロープリール参照規格
• モデル: Type C / C56 -> 大口径鋼線ロープ収納用に設計
• 適用ワイヤーロープ径: 56 mm -> 重量級鋼線ロープ収納に適しています
• ドラム容量: 300 m -> デッキ上に長尺鋼線ロープを収納
• 操作: 2ハンドル -> 2名の乗組員が共同で操作可能
• ブレーキ: 有り -> 収納中のリールを安定させます
• ベース: ボルト固定設置 -> 簡単な固定、移動、交換が可能
• ギア材質: 鍛造鋼 -> 高強度、高耐摩耗性
• ギアリング: 研磨・硬化処理済み -> スムーズな操作、長寿命
• 軽量化穴: ギアリングに設計 -> 構造強度に影響を与えずに重量を軽減
• 材質オプション: 一般鋼 / 304 / 316Lステンレス鋼 -> 耐食性要件に応じて選択
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書

主な技術パラメータ

選定ガイド

ステップ1 - ロープ径の確認 -> 56mm鋼線ロープにはC56を選択

ステップ2 - 収納長の確認 -> 標準ドラム容量は300m

ステップ3 - 操作方法の確認 -> 大口径ロープ操作には2ハンドルを推奨

ステップ4 - ブレーキ要件の確認 -> 安定した収納と安全な取り扱いにはブレーキを推奨

ステップ5 - 設置の確認 -> ボルト固定ベースの配置は船 deck の基礎に合わせる必要があります

ステップ6 - 材質とコーティングの確認 -> 一般鋼、ステンレス鋼、またはカスタムコーティングを選択可能

構造

ドラム | シャフト | サポートフレーム | 2ハンドル | ブレーキ装置 | 鍛造鋼ギア | 研磨済みギアリング | ボルト固定ベース | 軽量化穴

設計と品質の利点

• 2ハンドル操作 -> 2名の乗組員が共同で操作でき、制御性が向上し、手動での労力が軽減されます
• ブレーキ装置 -> 収納中のリール回転を防ぎ、安全性を向上させます
• 鍛造鋼回転ギア -> 伝達強度と耐摩耗性を向上させます
• 硬化処理済み研磨ギアリング -> よりスムーズな操作と長寿命を提供します
• 軽量化穴 -> 構造強度に影響を与えずにリール重量を軽減します
• ボルト固定ベース -> 船 deck での設置、移動、交換が容易です
• 潤滑済みシャフトと回転部品 -> よりスムーズな回転と容易な手動操作
• バリや鋭利な角のない滑らかな表面 -> 鋼線ロープを保護し、取り扱い安全性を向上させます

カスタム属性

• 製品タイプ: 2ハンドル鋼線ロープ収納リール -> マリンワイヤーロープ収納用、吊り上げ用ではありません
• 規格: CB/T 3468-92 -> マリンリール参照規格
• モデル: Type C / C56 -> 大口径ワイヤーロープ収納構成
• 適用ロープ: 大口径マリン鋼線ロープ -> デッキ収納用途に適しています
• ワイヤーロープ径: 最大56mm -> C56モデルの選択に対応
• 容量: 最大300m -> 長尺ロープ収納をサポート
• 操作: 手動2ハンドル操作 -> 2名の乗組員が共同で操作可能
• ブレーキ: 有り -> 収納安定性と操作安全性を向上させます
• 設置: ボルト固定ベース -> 便利な固定、移動、交換
• 材質: 一般鋼 / 304 / 316Lステンレス鋼 -> 耐食性および予算要件に基づいて選択
• 表面処理: Sa2.5ブラスト+エポキシコーティング / ポリッシュステンレス鋼 / カスタム -> マリン耐食性
• カスタマイズ: ドラムサイズ、ベース配置、ブレーキ、コーティング、材質 -> プロジェクト固有の要件をサポート
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書 -> プロジェクト文書および検査要件をサポート

問い合わせガイド

ワイヤーロープ径、ロープ長、必要モデル、ブレーキ要件、ベース固定配置、材質、コーティングシステム、認証要件を提供してください。

適切なリールサイズがわからない場合？ロープ径と長さを送っていただければ、適切なリール構成をお勧めします。

仕組み

鋼線ロープはドラムに巻き取られます。2つのハンドルがギアシステムを介してリールを手動で駆動し、制御された回転を可能にします。ブレーキは、ロープが収納されているとき、またはリールが操作されていないときにリールを所定の位置に保持します。

用途

船 deck ワイヤーロープ収納 | 係留ワイヤー収納 | マリンデッキ機器 | 造船所および船上ロープ取り扱い

認証と利点

認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書。利点には、2人操作、ブレーキロック、鍛造鋼ギア、軽量ギアリング設計、ボルト固定ベース設置、カスタマイズ可能な材質が含まれます。

図面と写真

一般配置図と製品写真

注文

指定: モデルC56、ワイヤーロープ径、ロープ長、材質、ブレーキ、ベース配置、コーティング、数量、認証要件。

よくある質問

Q1: このリールは吊り上げまたは牽引に使用されますか？
A: いいえ。この製品は鋼線ロープの収納用に設計されており、吊り上げ、牽引、または引っ張り作業用ではありません。

Q2: Type C が 2 ハンドルを使用する理由は何ですか？
A: 2 ハンドル設計により、2 名の乗組員が共同で操作でき、大口径鋼線ロープの取り扱い時の手動労力を軽減し、制御性を向上させます。

Q3: 収納リールにブレーキが必要なのはなぜですか？
A: ブレーキは、意図しないドラムの回転を防ぎ、収納中、輸送中、または待機状態でのロープの安定性を保ちます。

Q4: 鍛造鋼ギアと硬化ギアリングを使用する理由は何ですか？
A: 鍛造ギアと硬化・研磨済みギアリング表面は、伝達強度、回転のスムーズさ、耐摩耗性を向上させます。

Q5: リールサイズはカスタマイズできますか？
A: はい。ドラムサイズ、ベース配置、ブレーキ、コーティング、材質は、ロープ径、収納長、船 deck のレイアウトに合わせてカスタマイズできます。
