25～31.5 mm 船舶用鋼線ロープリール | JIS F 3430-1980 船舶用ワイヤーロープ保管用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
| ドキュメント: | Marine Rope Reel Manual Dri...92.pdf |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 3 種類: | タイプ3538,40 | 適用可能な鋼鉄線直径: | 13~32mm |
|---|---|---|---|
| 鋼鉄ワイヤの長さのドラム貯蔵容量: | 120~190m | 材料: | 304, 316Lステンレス・ステンレス・ポーリング・ステンレス・ソフト・スティール |
| 証明書: | IACS分類証明書,ミール証明書 | ||
| ハイライト: | 船舶 の ワイヤー リール,デッキのワイヤロール,船甲板のワイヤロール |
||
製品の説明
25～31.5 mm 船舶用鋼線ロープリール | JIS F 3430-1980 船上ワイヤーロープ保管用
製品概要
船舶用鋼線ロープリールは、船上のワイヤーロープの安全な保管、取り扱い、管理のために設計されています。
JIS F 3430-1980規格に基づき、このリールは係留ワイヤー、曳航ワイヤー、補助鋼索の保管に広く使用されています。
ドラムウインチと比較して、リールは荷重支持よりも保管に焦点を当てた、シンプルでメンテナンスの少ないソリューションを提供します。
軽量アルミニウム合金バージョンも用意されており、重量を削減し、取り扱い効率を向上させます。
オプションのロック装置により、輸送中および保管中のリールの安定性と安全性が確保されます。
クイックスペック
- 適用ロープ径: φ25, φ28, φ31.5 mm → 一般的な船舶用ワイヤーロープに対応
- ドラム容量: 120～200 m → ロープサイズに基づいた保管能力
- 構造タイプ: フリー回転ドラム → 巻き取り・巻き戻しが容易
- 材質オプション: 炭素鋼 / ステンレス鋼 / アルミニウム合金 → 重量と耐久性の選択
- 表面処理: Sa2.5 + エポキシ / ポリッシュ → 防食処理
- ロック装置: 有り → 保管中の回転防止
- カスタマイズ: サイズと容量を調整可能
- 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
主要技術パラメータ (JIS F 3430-1980)
| 公称サイズ | B | D | D1 | d | d1 | L | L1 | ドラムロープ容量 | 重量 (kg) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25mm × 200m | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28mm × 200m | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5mm × 200m | 240 |
選定ガイド
ステップ1 – ロープ径を選択 → 13～32 mm の範囲
ステップ2 – 保管長を確認 → ドラム容量に合わせる
ステップ3 – 材質を選択 → 耐久性なら鋼 / 軽量ならアルミニウム
ステップ4 – ロックの必要性を確認 → 輸送安定性には必要
ステップ5 – コーティングと認証を確認
構造
ドラム | シャフト | 支持フレーム | ベアリングシステム | オプションのロック機構
カスタム属性
- アルミニウム合金オプション → 軽量で取り扱いが容易
- ロック装置 → 不要な回転を防止
- 滑らかなドラム表面 → ワイヤーロープを保護
- カスタム寸法 → プロジェクト固有の要件に適合
お問い合わせガイド
ロープ径、ロープ長、材質の好み、設置環境、認証要件をお知らせください。
仕組み
ワイヤーロープがドラムに巻き付けられる → ドラムはシャフトを介して自由に回転 → ロープは安全に保管される → ロック装置が使用しないときにドラムを固定します。
用途
ワイヤーロープ保管 | デッキ機器 | オフショアサポート船 | 造船所での取り扱い
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
図面と写真

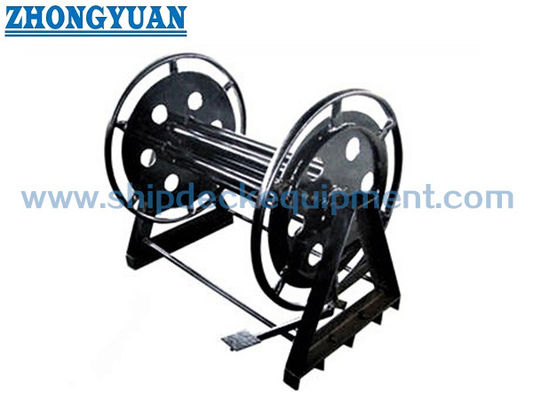

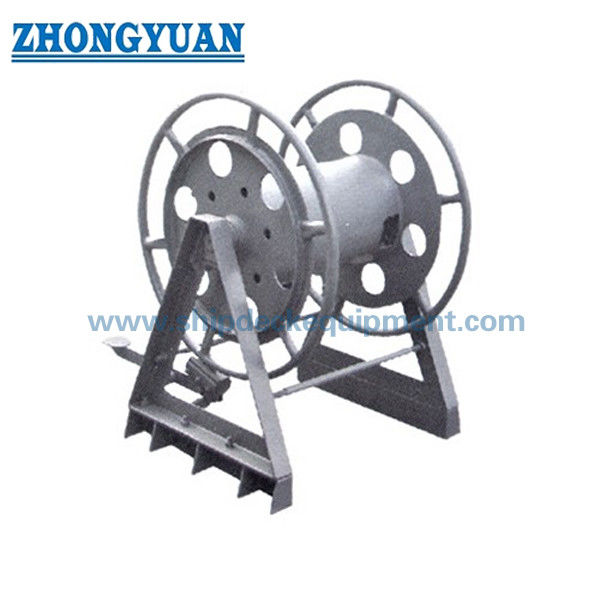

一般配置図と製品写真
注文
指定事項: ロープ径、保管長、材質、ロック装置、コーティング、認証
よくある質問
Q1: このリールは吊り上げに使用されますか？
A: いいえ、保管用に設計されており、荷重支持作業には使用されません。
Q2: アルミニウムリールはオフショアで使用できますか？
A: はい、適切な表面処理と設計があれば可能です。
Q3: サイズはカスタマイズできますか？
A: はい、寸法と容量は調整可能です。
