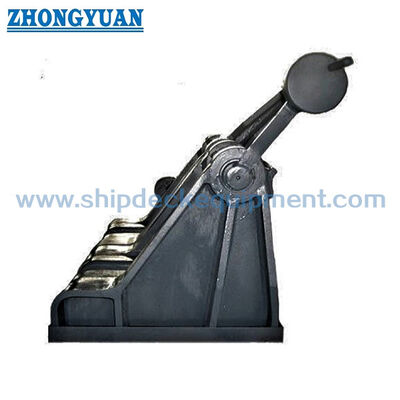

JIS F2031 船舶の固定装置 ローラーパウル型チェーンケーブルストッパー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | JIS F2031-1998 | タイプ: | ローラー爪タイプ |
|---|---|---|---|
| チェーンサイズ: | 70～132mm | 材料: | 軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄、鋼鍛造、 |
| 表面処理: | S2.5 までのサンドブラスト + エポキシ ショップ プライマー 1 層、カスタマイズされた表面処理が可能です。 | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| その他: | 造船所の要求に応じてカスタマイズ可能 | 重量401〜2900kg。: | 932～4840kg |
| 定額サイズ:: | 73 - 132 | ||
| ハイライト: | JIS F2031 チェーンケーブルストッパー,ローラーパウル型チェーンケーブルストッパー,JIS F2031 船舶の固定装置 |
||
製品の説明
JIS F 2031 ローラーパウル型アンカーチェーンストッパー 70mm132mmチェーンケーブルストッパー
製品概要
The JIS F 2031 roller pawl type anchor chain stopper is a deck-welded cable stopper used in the anchor chain line between the anchor windlass / cable lifter and the hawse pipe or chain pipe arrangementこれはアンカーチェーンの固定後,アンカー関連の緊張に対してアンカーチェーンを保持し,ウィンドラスに転送された保持負荷を軽減するように設計されています.
このロールパウルのタイプは,70mmから132mmまでの大きなアンカーチェーンの直径のために設計されています. ロールは,動作中にチェーンの指導をサポートします.鎖を固定する装置は,船のアンカリング手順に従って使用されます.選択は,チェーン直径,チェーングレード,ウィンドラス配置,左手/右手操作,デッキ基盤,溶接詳細,負荷クラス,そして分類の要件.
速やかな仕様
- 製品タイプ:ローラーパウル型アンカーチェーンストッパー → 船舶のアンカー装置のためのチェーンホルダーとチェーンガイド装置.
- 技術規格: JIS F 2031-1998 → 船舶の風船とアンカーキャプスタンで使用されるケーブルストップに関する標準参照.
- 適用可能なアンカーチェーン直径: 70~132mm → 容器図にロールパウルのタイプが指定されている大型チェーンケーブル装置に適しています.
- 名目番号範囲: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → チェーン直径と設計図に従って選択します.
- 設置形態: 溶接された基礎または前船甲板の設置 → 甲板の基礎,溶接脚,強化物,鎖のリード方向が確認されなければならない.
- 主な材料の選択肢:軽鋼,C-Mn鋼,不?? 鋼,鋳鋼,ノジュール型鋳鉄,鋼鍛造 → 生産前に最終的な部品の材料のグレードを確認する必要があります.
- 表面処理: Sa2.5 吹き込み + 1 層エポキシショッププライマー,電熱,磨き,またはカスタマイズされた仕上げ → 最終保護システムは,プロジェクトの腐食およびコーティング要件に従います.
- 計算された質量範囲:932×4840 kg → 甲板基礎設計,ワークショップ処理,設置,梱包,貨物計画中の持ち上げにとって重要です.
主な技術パラメータ
| 違う | 適用アンカーチェーンの直径 | サイド・フレーム | ||||||||||||||||||
| B について | b | b1 | b2 | b3 | b4 | b5 | L について | わかった | 1 | l2 | 1 3 | d3 | d4 | h | h1 | h2 | h3 | h4 | ||
| 73 |
70 73 |
980 | 118 | 400 | 376 | 114 | 79 | 153 | 660 | 241 | 90 | 292 | 94 | 88 | 141 | 125 | 422 | 292 | 146 | 153 |
| 78 |
76 78 |
1040 | 126 | 425 | 399 | 121 | 84 | 162 | 700 | 254 | 95 | 312 | 100 | 94 | 150 | 133 | 450 | 312 | 156 | 164 |
| 84 |
81 84 |
1110 | 136 | 454 | 426 | 130 | 89 | 174 | 760 | 279 | 103 | 328 | 106 | 100 | 160 | 143 | 483 | 336 | 164 | 176 |
| 90 |
87 90 |
1190 | 146 | 484 | 454 | 139 | 96 | 186 | 810 | 295 | 110 | 360 | 110 | 107 | 171 | 153 | 515 | 360 | 180 | 189 |
| 95 |
92 95 |
1250 | 154 | 508 | 476 | 146 | 101 | 195 | 860 | 317 | 116 | 380 | 118 | 113 | 181 | 162 | 545 | 380 | 190 | 200 |
| 102 |
97 102 |
1320 | 165 | 540 | 506 | 155 | 108 | 207 | 920 | 337 | 124 | 408 | 125 | 121 | 195 | 175 | 584 | 408 | 204 | 214 |
| 107 |
105 107 |
1390 | 173 | 569 | 533 | 162 | 115 | 219 | 981 | 364 | 131 | 432 | 131 | 129 | 207 | 185 | 617 | 432 | 216 | 226 |
| 114 |
111 114 |
1460 | 184 | 598 | 560 | 171 | 122 | 228 | 1026 | 376 | 138 | 456 | 138 | 136 | 218 | 195 | 651 | 456 | 228 | 240 |
| 122 |
117 122 |
1550 | 197 | 632 | 592 | 182 | 129 | 243 | 1100 | 408 | 149 | 488 | 146 | 144 | 231 | 208 | 695 | 488 | 244 | 256 |
| 132 |
127 132 |
1660 | 213 | 674 | 632 | 195 | 139 | 261 | 1190 | 441 | 161 | 528 | 155 | 155 | 249 | 225 | 750 | 528 | 264 | 277 |
| 違う | サイド・フレーム | ローラー | パウル軸 | ローラー軸 | ブッシュ | 洗濯機 | 溶接した脚 | 参照 | |||||||||||
| r | r1 | r2 | r3 | r4 | r5 | t | t1 | t2 | D | d | 16 について | d2 | 1 7 | t3 | d1 | t4 | f | 計算された質量 (kg) | |
| 73 | 14 | 111 | 124 | 73 | 37 | 310 | 44 | 37 | 22 | 584 | 116 | 640 | 87 | 595 | 8 | 117 | 8 | 15 | 932 |
| 78 | 15 | 119 | 132 | 78 | 39 | 332 | 47 | 39 | 23 | 624 | 123 | 680 | 93 | 630 | 10 | 124 | 8 | 15 | 1120 |
| 84 | 17 | 126 | 143 | 84 | 42 | 357 | 50 | 42 | 25 | 672 | 131 | 720 | 99 | 665 | 10 | 132 | 8 | 17 | 1370 |
| 90 | 18 | 133 | 153 | 90 | 45 | 382 | 54 | 45 | 27 | 720 | 139 | 770 | 106 | 710 | 10 | 140 | 10 | 18 | 1660 |
| 95 | 20 | 141 | 161 | 95 | 46 | 404 | 57 | 48 | 28 | 760 | 146 | 810 | 112 | 740 | 10 | 147 | 10 | 19 | 1940 |
| 102 | 21 | 149 | 173 | 102 | 51 | 434 | 61 | 51 | 30 | 816 | 156 | 860 | 120 | 785 | 10 | 157 | 10 | 20 | 2340 |
| 107 | 23 | 156 | 184 | 108 | 54 | 460 | 65 | 54 | 32 | 864 | 163 | 900 | 128 | 825 | 10 | 164 | 15 | 21 | 2740 |
| 114 | 24 | 163 | 194 | 114 | 57 | 485 | 68 | 58 | 34 | 912 | 172 | 940 | 135 | 865 | 10 | 173 | 15 | 23 | 3190 |
| 122 | 25 | 172 | 207 | 122 | 61 | 518 | 74 | 61 | 37 | 976 | 182 | 995 | 143 | 910 | 10 | 183 | 15 | 25 | 3840 |
| 132 | 28 | 182 | 224 | 132 | 66 | 550 | 80 | 66 | 40 | 1056 | 194 | 1060 | 154 | 970 | 10 | 195 | 15 | 26 | 4840 |
選択と調査ガイド
- ステップ1: JIS F 2031 ローラーパブ型チェーンケーブルストップと船のアンカーチェーン直径の名目番号を確認する.
- ステップ2:アンカーチェーングレード,チェーンケーブルの図面,ウィンドラス/ケーブルリフター位置,ハウズパイプ位置,左手または右手操作の配置を確認します.
- ステップ3:設計負荷ベース,要求される負荷クラス,試験負荷,受容基準,FEA要件,およびクラス目撃が必要かどうかを確認する.
- ステップ4:前船甲板の基礎,溶接脚,甲板の強化,設置スペース,鎖のリード方向,および造船所の設置制限を確認する.
- ステップ5:ボディ,ローラー,ピール,軸,ブッシュ,洗濯機,溶接された基盤の材料経路を確認します.異なる部品には異なる材料グレードが必要かもしれません.
- ステップ6:表面処理を確認します. プレミア,最終コーティング,ガルバン化仕上げ,磨いた仕上げ,またはカスタマイズされた保護システム.
- ステップ7: 量,配送目的地,必要な配送時間,クラス証明書要求,GA図,基礎図,および利用可能な場合は参照写真を提供してください.
構造
溶接されたサイドフレーム/ボディ 鎖のアンカー通過 ローラー組立 ローラーロックメカニズム ローラー軸 ローラー軸 ブッシュと洗濯機 デッキの基礎の溶接エリア磨いたオーダーメイドの表面仕上げ
固定 構造 工学 利点
- ローラーパウルの配置はチェーンガイドと機械的なチェーン保持を組み合わせますこれは,アンカーチェーンは,アンカー後も固定されながら,ウィンドラスとハウセパイプの間に並べなければならない場合,便利です..
- ローラー配列は,チェーンケーブルをストップを通って導いて,正しいチェーンアライナメントを条件に,ローラーなしの保持配列と比較して,厳しい局所的な接触を軽減することができます.
- チェーンの保持インターフェースを定義します. チェーンのピッチ互換性,操作クリアランス,そして接触エリアは,実際のチェーンケーブル仕様に比べて確認する必要があります.
- 溶接された基礎は,アンカー鎖の負荷を保持するためにウィンドラスに依存するのではなく,アンカーチェーン負荷を船舶構造に転送します.甲板の強化と溶接の詳細は,造船所または設計事務所によって確認されるべきです.
- 73号から132号までの名前の範囲は,大きな鎖直径をカバーする. 装置の持ち上げ,デッキへのアクセス,基礎の強さのために,体格のサイズと質量の増加を考慮する必要があります.
- FEA ベースの強度計算は,パールシート,ロール軸領域,サイドフレーム,および溶接された基盤の周りのストレスの分布をレビューするために,プロジェクトの要件に応じて提供することができます.
- 引力試験,負荷試験,NDT,およびクラス目撃検査は,合意された検査範囲に従って取り決めることができます. 試験負荷と受容基準は,報名前に確認する必要があります.
カスタム属性
- 標準: JIS F 2031-1998 → 造船所または船主の仕様により,JISケーブルストップの寸法と配置が要求される場合
- 製品カテゴリ:アンカーチェーンストッパー → 鎖ケーブルを保持するためのアンカーデッキ設備,アンカーキャップやロープフェアリードではありません.
- タイプ:ローラーパブタイプ → ローラー誘導式チェーンの通過とパブ型のチェーンの保持を組み合わせます.
- 適用可能なチェーンサイズ: 70~132mm →実際のアンカーチェーン直径とチェーングレードに応じて選択する.
- 名称番号: 73〜132 → 名称番号を適用されるチェーン直径と容器図と一致させる.
- 設置: ウェルトされたデッキ基盤またはフロントキャストデッキの設置 → 基礎図とデッキの強化は生産前に確認する必要があります.
- 材料オプション: 軽鋼/C-Mn鋼/不老鋼/鋳鋼/結状鋳鉄/鍛造鋼 → 最終材料のグレードと部品の配分は確認されなければならない.
- 表面処理: Sa2.5 吹き込み + エポキシショッププライマー / 振付 / 磨き / オーダーメイド → 最終的な表面保護はプロジェクト要件に従います.
- FEA レビュー: プロジェクト要件に応じて利用可能 → 造船所,所有者,またはクラスによって要求される場合,ローカルストレスと負荷経路をチェックするために使用されます.
- 引力試験 / 負荷試験: プロジェクトの要求に応じて利用可能 → 試験方法,負荷値,保持時間,目撃範囲は確認する必要があります.
- 証明書要求:要求に応じて入手可能で,注文範囲に応じて →製造者証明書,材料証明書,クラス証明書,または目撃者報告は生産前に合意されるべきです.
働き方
Anchor chain runs between the windlass and hawse pipe → Roller guides the chain cable through the stopper → Pawl is engaged when the chain needs to be secured → Anchor chain load is transferred through the stopper body and welded foundation to the reinforced ship structure → Windlass holding load is reduced after the chain is properly secured
申請
Forecastle deck anchoring arrangement | Anchor windlass system | Large anchor chain cable route | Ocean-going vessels | Bulk carriers | Tankers | Container vessels | Engineering vessels | Newbuilding and replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,試験要件,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

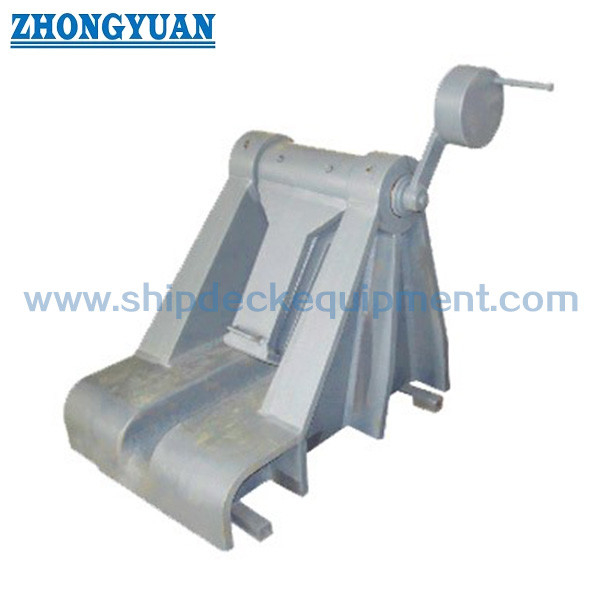

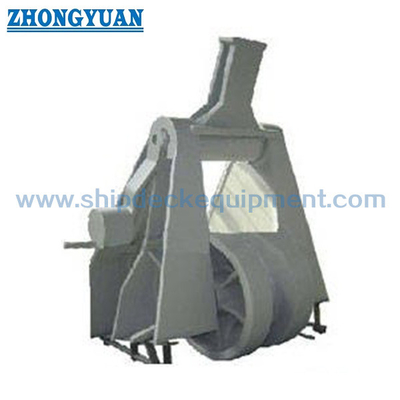

図解と写真
よくある質問
Q1: この製品は,固定装置ですか? それとも固定装置ですか?
A1: 固定甲板機器として扱われる.アンカーチェーンラインでアンカーチェーンを保持し,導くために使用されます.ロープ・アンカリング・チャック,フェアリード,ボラード,またはリフティングデバイスではありません.
Q2: 正確な名目番号をどのように選ぶか?
A2: アンカーチェーン直径,チェーングレード,ウィンドラスの配置,ホースパイプ位置,チェーンリード方向,ストッパーハンド,デッキ基盤,そして容器設計図ウェブサイトの表は,最初のモデル選択とオプションの確認のためのものです.
Q3: FEA,プルテスト,クラス証明書を提供できますか?
A3: はい,プロジェクト要件と注文範囲に応じて配置できます. 設計負荷ベース,試験負荷,受容基準,検査方法,証人の必要性は,報考と生産の前に確認されるべきです.
