小型船舶係留用 JIS F2023 規格 17～36mm バータイプアンカーチェーンストッパー

17～36mm バータイプアンカーチェーンストッパー | 小型船舶係留用 JIS F2023

製品概要

JIS F2023 バータイプアンカーチェーンストッパーは、小型チェーンサイズ用に設計されたコンパクトな係留装置です。

主に小型船舶、バージ、ポンツーンで使用され、アンカーチェーンを保持し、ウインドラスと荷重を分担します。

管理された鋳造および検査プロセスを経て製造された鋳鋼製で、信頼性の高いチェーン停止性能を保証します。

設計により、チェーンとドッグ間の適切な係合が保証され、効果的で安全なチェーンロックを実現します。

クイックスペック

• チェーンサイズ: 17～36 mm → 小型船舶のアンカーチェーン互換性を定義
• 規格: JIS F2023-1976 → 海事準拠規格
• タイプ: バータイプ → ローラーなしのコンパクト設計
• 機能: チェーン停止 → ウインドラスとの荷重分担
• 設置: 溶接 / ボルト締め → 柔軟なデッキ設置
• 材質: 鋳鋼 / 鍛造部品 → 強度と耐久性
• 検査: MT + UT → 鋳造および溶接品質を保証
• 表面: Sa2.5 + プライマー → 耐食性
• 用途: 小型船舶 → コスト効率の高い係留ソリューション

主な技術パラメータ

選定ガイド

ステップ1 – チェーンサイズの選択 → アンカーチェーンに基づき17～36 mmを選択

ステップ2 – 船舶タイプの確認 → 小型船、バージ、またはポンツーン

ステップ3 – 設置方法の確認 → 溶接またはボルト締めのベース

ステップ4 – チェーンリード角の確認 → ハウスポークとウインドラスの整列に合わせたオプションベース

ステップ5 – 品質要件の確認 → 溶接部品にはMT検査+UT

ステップ6 – 表面処理の確認 → ショットプライマーまたはカスタマイズコーティング

構造とコンポーネント

鋳鋼ボディ | バータイプロック機構 | 鍛造ドッグ | 強化ベース | オプション取り付けベース

カスタム属性

• チェーンサイズ: 17～36 mm → 小型船舶との互換性
• 機能: チェーン停止 → ウインドラスとの荷重分担
• ドッグ: 鍛造 → 耐摩耗性と強度を保証
• ベース: 溶接 / ボルト締め → 柔軟な設置
• 整列: 調節可能なベース → チェーン角度に合わせる
• 検査: MT + UT → 品質保証
• 表面: コーティング → 耐食性
• 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書

問い合わせガイド

チェーンサイズ、船舶タイプ、設置方法、チェーン角度条件、コーティング要件を提供してください。

仕組み

アンカーチェーンはバーとドッグの機構によってロックされます。ストッパーはチェーンを保持し、ウインドラスからの荷重の一部を伝達して、安全な係留を保証します。

用途

小型船舶 | バージ | ポンツーン | 軽量係留システム

認証と利点

認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書; コスト効率の高い設計、信頼性の高いチェーンロック、管理された鋳造品質、適応可能な設置。

図面と写真

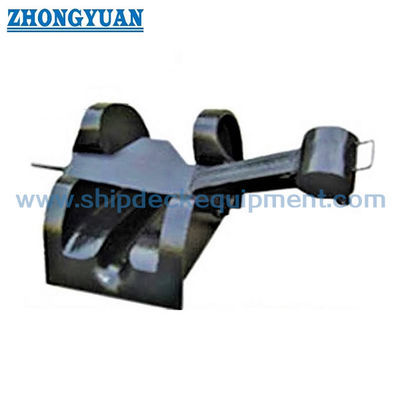

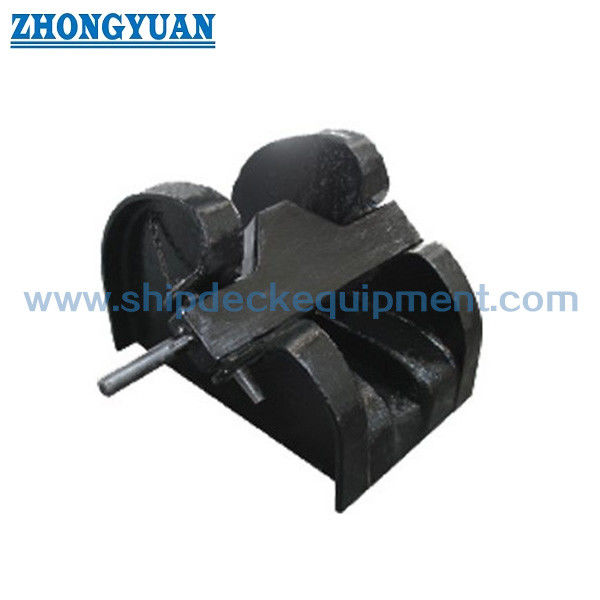

概略図 | 製品写真

注文

MOQ: 1台 | 納期: 30～60日 | カスタマイズ可能

よくある質問

Q1: バータイプとローラータイプのチェーンストッパーの違いは何ですか？

A: バータイプはよりシンプルで小型チェーンに適していますが、ローラータイプは大型チェーンに使用され、よりスムーズな操作が可能です。

Q2: チェーンの適切な係合をどのように確保しますか？

A: 設計によりチェーンとドッグの適合性が確保されており、設置時に適切な整列を確認する必要があります。

Q3: チェーン角度に合わせて設置を調整できますか？

A: はい、ハウスポークとウインドラスのチェーンリード角に合わせるために、オプションのベースを追加できます。
