アメリカ内陸バージ用鋳鋼クローズドチョック | ASTM A27-70-36 係留ロープガイド

製品概要

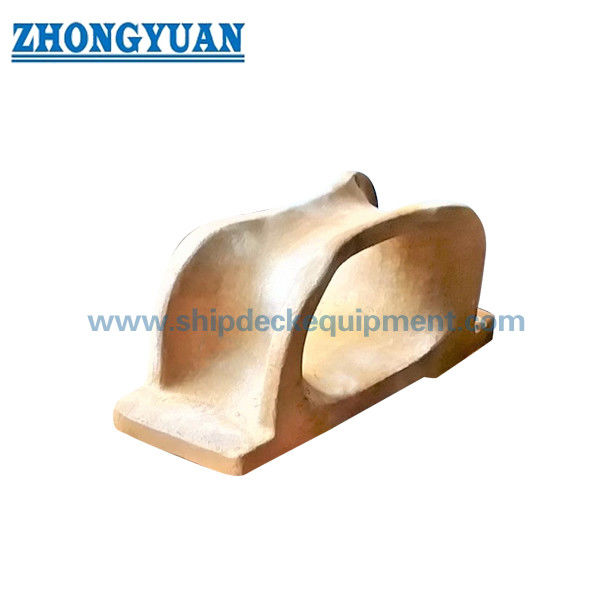

ASTM A27-70-36 鋳鋼クローズドチョックは、アメリカ内陸バージ、河川作業船、小型業務船、および南北アメリカ市場で運航する同様の船舶向けに開発されたデッキ取り付け型係留ロープ ガイドです。閉じたロープ通路を提供することで、係留索やワイヤを甲板の近くに保ち、台船の係留、移動、甲板の取り扱い作業中に滑らかな鋳鋼接触面に索を誘導します。

このページでは、480、490、および 14 のクローズド チョック サイズをインチ ベースの寸法で説明します。チョック本体は C-Mn 鋳鋼 ASTM A27 グレード 70-36 または同等品で供給され、注文要件に応じて熱処理および鋳造品質管理が行われます。検査範囲、荷重方向、合否基準をお客様にご指定いただき、磁粉探傷試験、染料浸透試験、強度計算、引張試験などを手配いたします。

簡単な仕様

• 製品タイプ: 鋳鋼製クローズドチョック → アメリカのはしけや小型船舶の係留設備用のクローズドロープまたはワイヤーガイド。
• 典型的な市場: 米国および南北アメリカの内陸バージ、作業船、小型船舶 → プロジェクトの検証がなければ、大型の外航船としては位置付けられていません。
• モデル: 480 / 490 / 14 → 9 インチ、12 インチ、および 14 インチのクローズド チョック配置に一般的に使用される 3 つのインチ寸法サイズ。
• クリア開口部: 6 × 12 インチ、8 × 16 インチ、9.38 × 18.75 インチ → ライン通過とデッキレイアウト確認の重要な選択ポイント。
• 材質: ASTM A27 グレード 70-36 鋳鋼または同等品 → プロジェクトがこの材質グレードを受け入れる場合、鋳造炭素鋼デッキ継手に適しています。
• 重量範囲: 176 ～ 725 ポンド (80 ～ 329 kg) → 取り扱い、貨物の見積もり、造船所の設置計画に役立ちます。
• 表面処理：提供された参考としてサンドブラスト→最終塗装、裸溶接可能な表面、またはその他の仕上げを注文前に確認する必要があります。
• 品質管理：材料の機械試験、熱処理記録、MT / PT検査、強度計算、引張試験などをプロジェクト範囲に応じて手配できます。

主な技術パラメータ

選定・お問い合わせガイド

ステップ 1: モデルを確認します: 480、490、14、またはカスタマイズされた図面ベースのクローズド チョック。

ステップ 2: 船舶のタイプと用途を確認します: アメリカ内陸バージ、作業船、小型船舶、または交換用デッキハードウェア。

ステップ 3: ロープまたはワイヤーの経路、ラインのサイズ、明確な開口要件、デッキの配置、およびラインをデッキ近くで低く保つ必要があるかどうかを確認します。

ステップ4: 設置位置、デッキプレートの厚さ、溶接界面、局部補強、チョック周囲の空きスペースを確認します。

ステップ 5: 材料と検査範囲の確認: ASTM A27-70-36 または同等品、熱処理、材料証明書、MT / PT、強度計算、引張試験、および ABS 承認要件。

ステップ6：表面処理、数量、納品先、納期、図面または写真、およびお客様固有の合格基準を確認します。

構造

一体型鋳鋼密閉ボディ |スムーズなロープ接触開口部 |デッキ溶接ベース |丸みを帯びた入口エッジ |ロープ通路周囲の強化側壁 |熱処理鋳鋼 |サンドブラストまたは指定された表面仕上げ

鋳造、試験、エンジニアリングの利点

• ASTM A27 グレード 70-36 鋳鋼または同等品が材料基準として使用され、熱処理および機械試験の範囲は注文書に従って確認されます。
• クローズドチョック本体は一体型のロープガイドとして鋳造されており、ロープ接触開口部の周囲の鋭利な加工接合部を減らします。
• ロープ接触面は鋳造後にドレッシングされ滑らかにされ、操作中に係留ロープやワイヤーに損傷を与える可能性のあるバリを除去します。
• 鋳造品の品質は、目視検査、寸法検査、熱処理記録のレビュー、材料の機械的試験によって管理できます。
• 必要に応じて、磁粉試験または染料浸透試験を手配できます。内部健全性検査が必要な場合は、RT / UT またはその他の NDE 方法を指定する必要があります。
• 顧客が荷重方向、線荷重、デッキ支持状態、設置図を提供すると、プロジェクト承認のために強度計算または FEA レビューを準備できます。
• 引張試験は、お客様が定義した試験荷重、荷重方向、治具の配置、検査合格基準に従って手配できます。
• この製品は、米国のはしけおよび小型船舶のデッキハードウェアでの使用を目的として作成されており、外航船舶の大型係留荷重に対する根拠のない主張を回避します。

カスタム属性

• 製品カテゴリ: 鋳鋼製クローズドチョック → バージデッキ係留金具用のクローズドロープまたはワイヤーガイド。
• 主な用途: 米国および南北アメリカの内陸バージ/小型船舶 → インチベースのアメリカンデッキフィッティング寸法が必要な場合に適しています。
• モデル範囲: 480 / 490 / 14 → 明確な開口部、利用可能なデッキスペース、および船舶の図面によって選択します。
• 材料グレード: ASTM A27 グレード 70-36 または同等品 → 鋳造デッキ継手用の C-Mn 鋳鋼材料参照。
• 表面仕上げ：サンドブラスト→上塗り、裸溶接仕上げ、その他の表面処理はお客様にてご確認ください。
• 検査：材質試験、熱処理記録、MT/PT、強度計算、引張試験が可能→見積前に正確な合格基準を確認する必要があります。
• 証明書の範囲: ABS 承認およびミルの材料証明書は注文に応じて利用可能 → クラス承認および立会人検査はプロジェクト要件の対象となります。
• 荷重データ: 確認中 → 提供されたパラメータ テーブルには SWL、MBL、プルーフ ロード、またはテスト ロードが宣言されていません。

仕組み

係留索またはワイヤがデッキチョックに近づく → 索が閉じた鋳鋼開口部を通過 → 滑らかで丸い接触面が索をガイドし、索をデッキレベルに近づける → 局所的な力が鋳造体と溶接ベースを通ってデッキ構造に伝達される → 造船所の手順に従って検査、修理、および塗装が完了する

アプリケーション

アメリカの内陸バージ | 写真川のはしけ | 写真 川のはしけ曳船デッキのハードウェア |作業船 |小型サービス船 |バージ係留ステーション |アメリカ市場の交換用デッキ継手

認定と利点

ABS承認、ミルの材料証明書、NDTレポート、強度計算レポート、引張試験レポートをプロジェクト要件、検査範囲、承認手順に応じて手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書 — 指定され、プロジェクト要件/クラスの承認が必要な場合にのみ利用可能です。

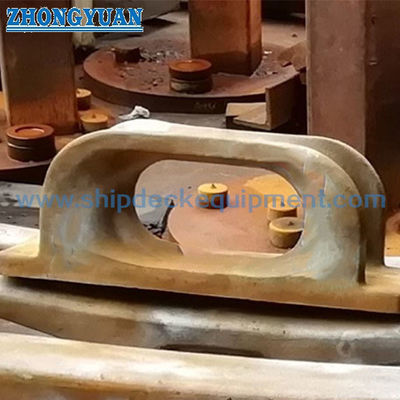

絵と写真

よくある質問

Q1: この鋳鋼製クローズドチョックはすべての船舶に適していますか?

A1: いいえ。このページは、アメリカ内陸のはしけ、作業船、小型船舶、および同様のアメリカ市場のデッキハードウェアに焦点を当てています。大型の外航船の場合、船舶の設計者は、選択する前に荷重、ロープのサイズ、基礎、適用される規格、クラス要件を確認する必要があります。

Q2: モデル 480、490、または 14 はどのように選択すればよいですか?

A2: 明確な開口部、係留索またはワイヤー経路、利用可能なデッキスペース、設置図、および交換要件によって選択します。モデル 480 は 6 × 12 インチの透明な開口部を提供し、モデル 490 は 8 × 16 インチの透明な開口部を提供し、モデル 14 は 9.38 × 18.75 インチの透明な開口部を提供します。

Q3: どのような検査やテストを提供できますか?

A3: 材料機械試験、熱処理記録、磁粉試験、染料浸透試験、強度計算、引張試験などは注文範囲に応じて手配可能です。試験荷重、荷重方向、合否基準、立会い検査の必要性などを見積前にご確認ください。
