125×250mm 傾斜式ダブルビットボリヤード CB/T 169-2011 型B
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
| ドキュメント: | Marine Inclined Bollard GB ...65.pdf |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 169-2011 | 定数直径: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| 材料: | 穏やかな鋼鉄;ステンレス鋼 | 重さ: | 32.7～162.7kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| ハイライト: | SHタイプGB 556の海洋のボラード,SHタイプGB 556の係留ボラード,bvの海洋のボラード |
||
製品の説明
125～250mm 傾斜ダブルビットボラード | CB/T 169-2011 タイプB 溶接係留ボラード（船舶甲板用）
製品概要
CB/T 169-2011 タイプB 傾斜ダブルビットボラードは、中～重量級の船舶係留用途向けに設計されています。
傾斜したダブルポスト構造は摩擦を増加させ、船舶の移動中のロープの滑りや偶発的な解放を防ぎます。
安定した高荷重係留性能を必要とする貨物船、バージ船、港湾サービス船などに広く使用されています。
クイック仕様
- 呼び径: 125～250 mm → ロープの適合性を決定
- タイプ: タイプB（ダブルベースプレート）→ 荷重分散と構造安定性の向上
- SWL範囲: 19.5～59 kN → 荷重容量の目安
- 構造: 傾斜ダブルビット → 滑り止めロープ保持
- 材質: C-Mn鋼 / ステンレス鋼 → 強度と耐食性
- 表面: Sa2.5 + エポキシコーティング → 海洋腐食保護
- 設置: 溶接ベース → 甲板への強力な荷重伝達
- 認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
主な技術パラメータ（CB/T 169-2011 タイプB）
| 呼び径 | SWL kN | 鋼索 6x24 | 鋼索 6x37(b) |
天然 ロープ周長 最大 |
合成ロープ径 | D | D1 | H | L1 | L2 | t | ベース L | B | h | h1 | t1 | k | 重量 kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
エンジニアリング設計ロジック
荷重伝達経路: ロープ → ボラードポスト → ベースプレート → 甲板構造。
傾斜ポストは摩擦を増加させ、動的な船舶の移動下でのロープの滑りを低減します。
ダブルベースプレートは荷重分散と構造安定性を向上させます。
なぜ傾斜ボラード設計なのか？
ロープの滑りを防ぐ → 係留安全性の向上
保持力を向上させる → 船舶移動時の安定性向上
偶発的な解放を低減 → より安全な操作
動的な条件に適している → 貨物船およびバージ船
構造
傾斜ダブルポスト | ダブルベースプレート | 補強プレート | 溶接構造
カスタム属性
- 傾斜ポスト → 滑り止め性能
- ダブルベースプレート → 高い構造安定性
- 溶接加工 → 信頼性の高い荷重伝達
- 滑らかな表面 → ロープを保護
- オプションのステンレス鋼 → 耐食性
選択ガイド
ステップ1 – 直径を選択 → ロープサイズに基づく
ステップ2 – ロープタイプを確認 → ワイヤー/繊維
ステップ3 – 荷重を確認 → SWLに基づく
ステップ4 – タイプを選択 → 重量級用途にはタイプB
ステップ5 – 認証要件を確認
正しいモデルがわからない？お問い合わせください – ロープと作業条件に基づいて最適なソリューションをお勧めします。
問い合わせガイド
ロープ径、ロープタイプ、船種、設置場所、認証要件をお知らせください。
仕組み
ロープが傾斜ポストに巻き付く → 摩擦が増加 → 荷重がベースに伝達 → 滑りなしで安全な係留を確保。
用途
貨物船 | バージ船 | 港湾サービス船 | 甲板係留
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
図面と写真

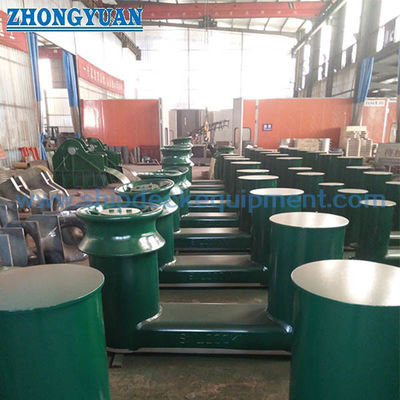

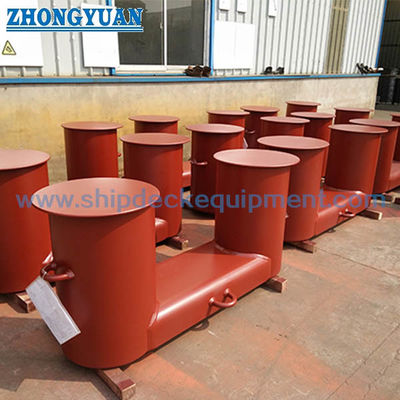

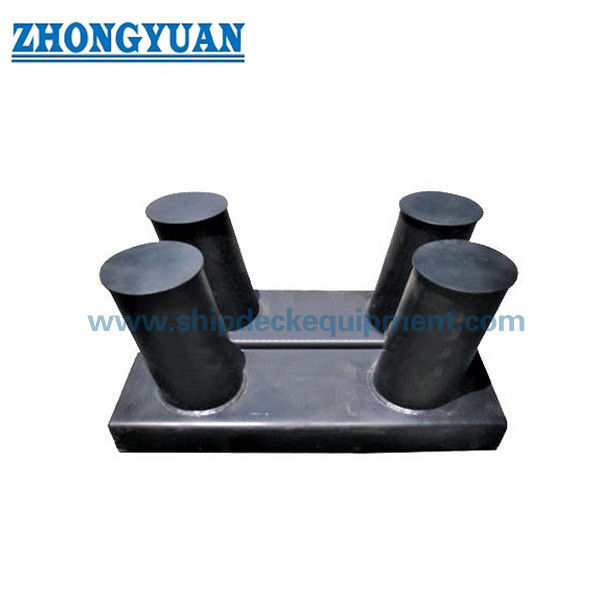

一般配置図と製品写真
注文
指定: タイプ（タイプB）| サイズ | 材質 | コーティング | 認証
よくある質問
Q1: タイプBボラードとは何ですか？
A: タイプBはCB/T 169における高容量構成であり、荷重分散と構造安定性を向上させるためのダブルベースプレート構造を特徴としています。
Q2: なぜ傾斜設計なのですか？
A: 船舶の移動中のロープの滑りを防ぎます。
Q3: サイズの選び方は？
A: ロープ径と必要なSWLに基づきます。
