125×250mm 傾斜式ダブルビット・モアリング・ボラーード CB/T 169-2011 B型ダブルベース
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
| ドキュメント: | Marine Inclined Bollard GB ...65.pdf |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 169-2011 | 定数直径: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| 材料: | 穏やかな鋼鉄;ステンレス鋼 | 重さ: | 32.7～162.7kg |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| ハイライト: | SHタイプGB 556の海洋のボラード,SHタイプGB 556の係留ボラード,bvの海洋のボラード |
||
製品の説明
125×250mm 傾斜式ダブルビット・モアリング・ボラーード CB/T 169-2011 B型ダブルベース
製品概要
CB/T 169-2011 B型傾斜型ダブルビットボラーズは,中重型船舶の泊泊用に使用するように設計されている.
傾斜した二重柱構造は摩擦を増やし,船の移動中にロープが滑り落ちたり 偶然に放出したりするのを防ぐ.
貨物船,船団,港湾サービス船で広く使用され,安定した高負荷の着陸性能を必要とする.
速やかな仕様
- 定数直径: 125×250 mm → ロープの互換性を決定する
- タイプ:タイプB (二重ベースプレート) → 負荷分布と構造安定性の向上
- SWL範囲: 19.5 ̇59 kN → 負荷容量基準
- 構造: 斜めのダブルビット → 防滑ロープホルダー
- 材料:C-Mn鋼/ステンレス鋼 →強度・耐腐蝕性
- 表面:Sa2.5 + エポキシコーティング → 海洋腐食防止
- 設置: 溶接したベース → デッキへの強い負荷移転
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ (CB/T 169-2011B型)
| 名義の日 | SWL kN | 鋼鉄ロープ 6x24 | 鋼鉄ロープ 6x37b | 自然 | 合成ロープダイア | D | D1 | H | L1 | L2 | t | ベース L | B について | h | h1 | t1 | k | 体重 kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
エンジニアリングデザインの論理
負荷移転経路:ロープ → ボラーードポスト → ベースプレート → デッキ構造.
傾斜した柱は摩擦を増やし,動的な船の動き下でロープの滑り方を減らす.
二重ベースプレートは負荷の分布と構造の安定性を向上させます.
なぜ 傾き の 円柱 の デザイン が 必要 な の です か
ロープの滑り方防止 → 停泊の安全性が向上
保持力 → 船舶の動き下で安定性を向上させる
意外な放出を減らす → より安全な操作
ダイナミックな条件に適した →貨物船とバーグ
構造
傾斜した二重柱 双重ベースプレート 強化プレート 溶接構造
カスタム属性
- 傾きのある柱 → 滑り防止性能
- 双底板 → 構造安定性が高い
- 溶接加工 → 信頼性の高い負荷移転
- 滑らかな表面 → ロープを保護
- ステンレス鋼 → 耐腐蝕性
選択ガイド
ステップ1 直径を選択 → ロープサイズに基づいて
ステップ2 ロープタイプ →ワイヤー/ファイバーを確認
ステップ3 負荷の確認 → SWLに基づいて
ステップ4 タイプ → タイプBを重用用途に選択する
ステップ 5 認証要件の確認
適切なモデルについて確信がない場合は 連絡してください ロープと作業条件に基づいて適切なソリューションを提案します
調査ガイド
ロープの直径,ロープの種類,容器の種類,設置位置,認証要件を記載してください.
働き方
傾斜した柱の周りにロープを巻く → 摩擦が増える → 荷重をベースに転送する → 滑らない固定を保証する.
申請
貨物船 バージュ 港湾サービス船 甲板停泊
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真

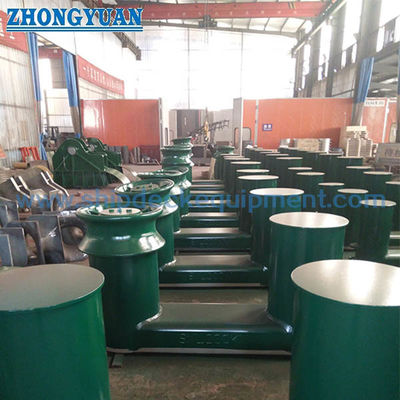

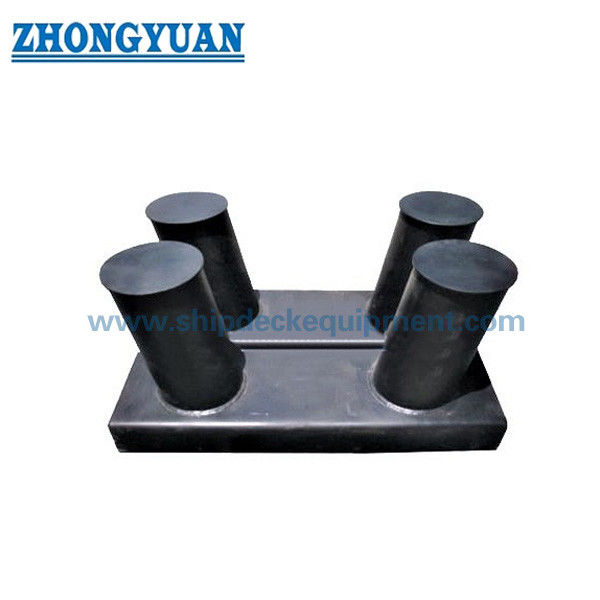

一般的な配置図と製品写真
注文
タイプ (B型) サイズ 素材 コーティング 認証
よくある質問
Q1:B型ボラードとは?
A:タイプBはCB/T 169内のより高い容量構成で,負荷分布と構造安定性を向上させるための二重ベースプレート構造を備えています.
Q2:なぜ斜めデザインなのか?
A: 船舶の移動中にロープが滑るのを防ぐ.
Q3: サイズを選択するには?
A: ロープ直径と SWL を基準に
