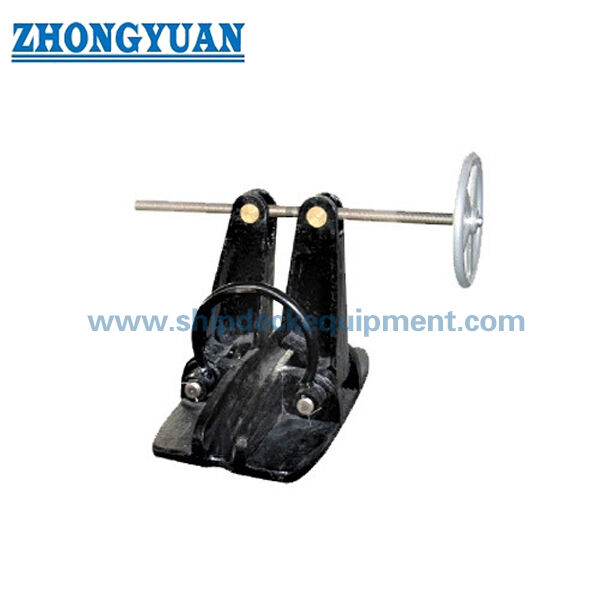

螺旋型アンカーチェーンストッパー 2266mmチェーン

22～66 mm チェーン用スクリュー式アンカーチェーンストッパー | CB/T 178-1996 タイプA

製品概要

CB/T 178-1996 タイプAスクリュー式アンカーチェーンストッパーは、22mmから66mmまでのU2/グレード2アンカーチェーン用のデッキ設置型係留コンポーネントです。スクリュー操作のクランプ構造によりアンカーチェーンを固定し、保持されたチェーンの力をストッパーの基礎および支持デッキ構造に伝達することで、ウインドラスブレーキおよびケーブルリフターへの持続的なアンカーチェーン荷重を軽減します。この製品は、選択されたU2チェーンサイズとデッキ配置がタイプAの範囲に適合する小型・中型作業船、タグボート、バージ、サービス船、エンジニアリング船に特に適しています。

完全な係留デッキソリューションのために、ストッパーはチェーンガイドローラーまたはバウ/デッキローラー、アンカーウインドラスケーブルリフターの中心線、ホーズパイプまたはアンカーポケット、チェーンパイプ、デッキ基礎と連携させることができます。適合するローラーはチェーンのリードと高さをガイドします。完全な配置が特別に設計・承認されていない限り、ストッパーの耐荷重が増加すると仮定してはなりません。最終的なチェーングレード、基礎、デッキ補強、荷重方向、コーティング、検査、およびクラス範囲は、船舶の係留配置から確認する必要があります。

クイックスペック

• 規格とタイプ: CB/T 178-1996 タイプA スクリュー/スパイラルチェーンストッパー → U2アンカーチェーン固定の参照構成。
• 適用アンカーチェーン: 22-66 mm U2 / グレード2チェーンのみ → U3チェーンまたはそれ以上のサイズにはタイプBまたはその他の承認済み設計が必要です。
• 参照荷重基準: 適合するU2アンカーチェーン破断荷重の80% → これは宣言された製品SWLではなく、SWLとして再ラベル付けされるべきではありません。
• 操作方法: 手動調整スクリュー機構 → 油圧または電動電源なしで、機械的に確実に開閉できます。
• 設置: デッキに直接溶接するか、プロジェクト固有のベースに取り付けます → 溶接詳細、荷重方向、および局所デッキ補強には図面確認が必要です。
• 適合機器: チェーンガイドローラー/バウローラーは協調選択として利用可能 → チェーンサイズ、ローラー溝、中心線、および高さはウインドラスからホーズへのリードと一致する必要があります。
• 材質と保護: 鋳鋼および炭素鋼部品、保護された可動面 → 最終的な材質グレード、コーティングシステム、潤滑箇所、および証明書範囲は注文ごとに確認されます。

主な技術パラメータ

選定・見積ガイド

ステップ1: CB/T 178-1996 タイプA、U2/グレード2アンカーチェーン径、チェーン証明書の基準、および船舶が新造船、改造船、または交換プロジェクトであるかを確認します。

ステップ2: アンカーウインドラスケーブルリフター、チェーンストッパー、チェーンガイドローラーまたはバウローラー、ホーズパイプ/アンカーポケット、チェーンパイプ、およびチェーンロッカーの方向を示す係留配置を提供します。

ステップ3: ストッパーとガイドローラーを同じチェーンサイズに合わせ、次にチェーン中心線、ローラー軸、接触形状、高さ、許容リード角、およびクリアな操作スペースを確認します。

ステップ4: 直接デッキ溶接またはベース設置、基礎フットプリント、荷重方向、溶接詳細、局所デッキ補強、およびスクリュー操作とメンテナンスのためのアクセスを確認します。

ステップ5: コンポーネントの材質グレード、Sa 2.5ブラストとプライマーまたはその他のコーティングシステム、腐食保護の詳細、潤滑要件、および技術承認の対象となるステンレスまたは亜鉛メッキのオプションを確認します。

ステップ6: 数量、船舶タイプ、船級協会の要件、証明書と立会いの範囲、納入先、必要な納期、およびプロジェクト図面または参照写真を記載します。

構造

鋳鋼ベース/ボディ | スクリュー操作クランプバーおよび操作部品 | アンカーチェーン座面および接触部 | デッキ溶接またはベース設置基礎 | 潤滑された可動部品 | プロジェクト適合チェーンガイドローラーインターフェース | 保護コーティングシステム

係留システム、鋳造・エンジニアリングの利点

• スクリュー機構は、選択されたチェーンリンクとの制御された機械的係合を提供し、動力アクチュエータなしでストッパーを手動で開閉または固定できます。
• 適切に適合されたチェーンガイドローラーは、ケーブルリフター、ストッパー、およびホーズ配置間のチェーンリードを整列させ、不適切な形状による横方向荷重、リンクのねじれ、および局所的な衝撃を軽減するのに役立ちます。
• ストッパーは保持されたチェーンの力をその基礎および支持船体構造に伝達します。したがって、デッキ補強と溶接の詳細は、製品供給だけでなく、係留システムの設計の一部となります。
• 鋳鋼面およびチェーン接触部は、強度に影響を与えるバリ、亀裂、または欠陥がないように清浄である必要があります。機械加工された部品または可動部品には、寸法管理、潤滑、および腐食保護が必要です。
• 7つのタイプAサイズグループにより、22～66mmのU2チェーン全体で選択が可能でありながら、小型・中型船舶のアンカーデッキで一貫したスクリュー操作配置を維持できます。
• 協調パッケージレビューにより、チェーンサイズ、ローラー溝、ウインドラス中心線、ホーズリード、ベース高さ、設置アクセス、コーティングシーケンスを含むインターフェースの不一致を製造前に特定できます。
• プロジェクト固有のカスタマイズは、承認されたインターフェース、基礎高さ、コーティング、およびアクセサリーの範囲に限定されるべきです。標準的な荷重経路またはチェーン係合に影響を与える変更には、図面とクラスのレビューが必要です。

カスタム属性

• 規格: CB/T 178-1996 参照構成 → プロジェクトの承認と必要な版を造船所、所有者、および船級協会と確認してください。
• 製品カテゴリ: 係留設備/アンカーチェーンストッパー → 係留索用フィッティングではなく、吊り上げ製品でもありません。
• タイプ: タイプA スクリュー/スパイラルタイプ → U2アンカーチェーン用の手動操作チェーン固定配置。
• チェーンサイズ: 7つの標準サイズグループで22～66mm → 問い合わせ時に正確なチェーン径を記載してください。
• チェーングレード: U2 / グレード2 → U3チェーンは宣言されたタイプAの適用範囲外です。
• 荷重基準: 適合するU2アンカーチェーン破断荷重の80%を基準 → 承認された計算と試験基準なしにこの値を製品SWLに変換しないでください。
• 設置: 直接デッキ溶接またはベースへの設置 → 基礎、溶接、デッキ補強、および荷重方向は配置図面で確認する必要があります。
• 材質: 鋳鋼、普通炭素鋼、高品質炭素鋼が公共技術参照の異なる部品に使用されています → 正確なグレードと代替品を確認する必要があります。
• 表面処理: Sa 2.5ブラスト+エポキシショッププライマーは、適切な非機械加工面に利用可能 → ねじ、ピン、ベアリング、および可動インターフェースには保護/潤滑処理が必要です。
• 適合供給: チェーンガイドローラー、アンカーチェーン、アクセサリー、および係留デッキインターフェースサポートは、見積もり範囲に応じて利用可能 → デフォルトでは含まれていません。
• 証明書: プロジェクト要件に応じた材質、メーカー、検査、またはクラスの文書 → 合意された検査範囲とクラス承認の対象となります。

仕組み

アンカーチェーンがウインドラスから出る → 適合するガイドローラーがチェーンのリードと高さを制御 → スクリュー機構が指定されたチェーン位置を固定 → 保持された力がストッパー基礎を介して補強されたデッキに伝達される → ウインドラスは持続的なチェーンの引きから解放される → 可動部品が解放され、検査され、潤滑される

用途

小型・中型作業船 | タグボート | バージ | 浚渫支援船 | サービス・ユーティリティ船 | 内陸・沿岸船 | エンジニアリング船 | 新造船およびアンカーデッキレトロフィットパッケージ

認証と利点

プロジェクト要件、注文範囲、材質トレーサビリティ、試験要件、および船級協会の承認手順に従って、証明書と検査を手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真
